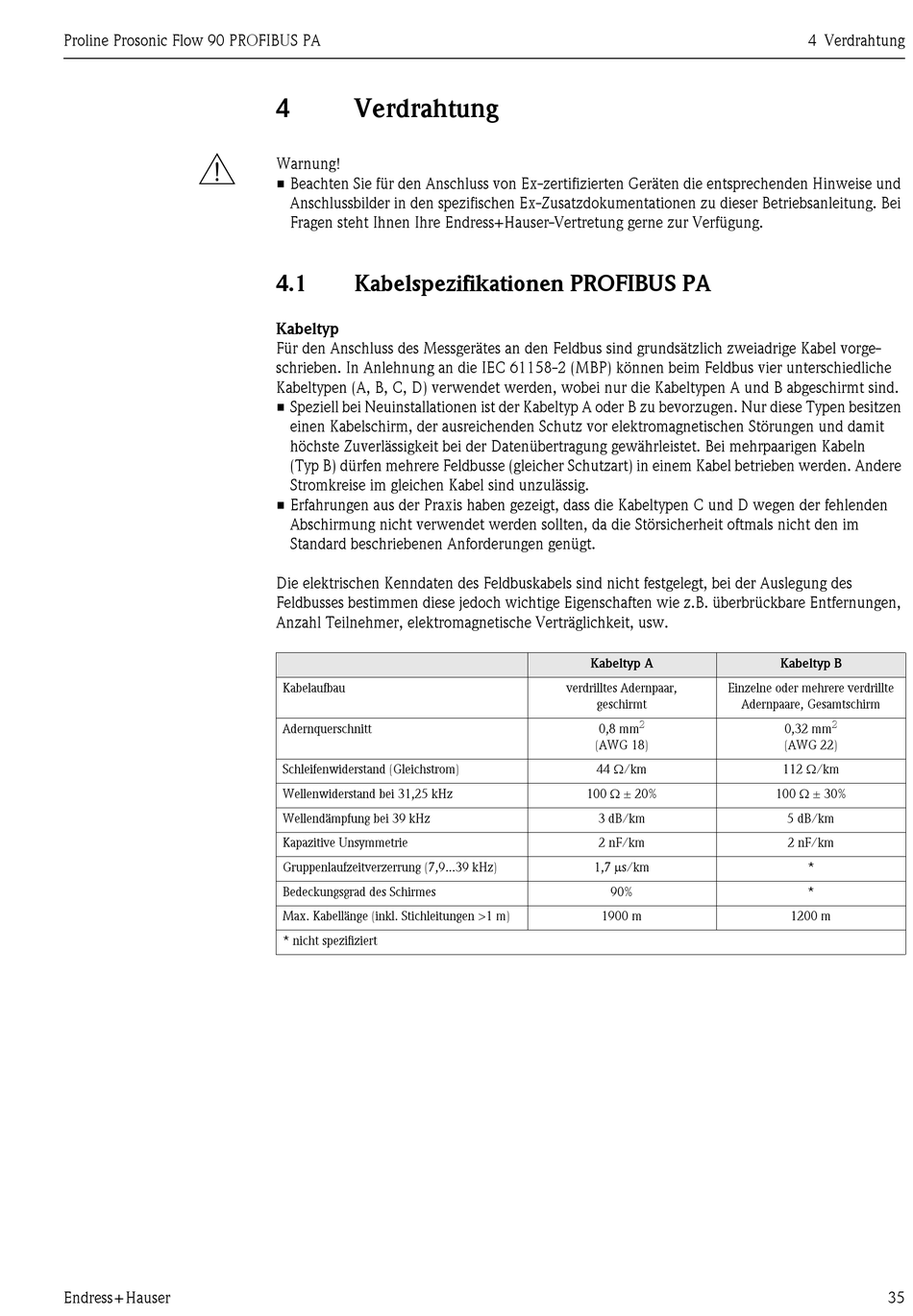

Verdrahtung

Warnung!
• Beachten Sie für den Anschluss von Ex-zertifizierten Geräten die entsprechenden Hinweise und
Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser Betriebsanleitung. Bei
Fragen steht Ihnen Ihre Endress+Hauser-Vertretung gerne zur Verfügung.
4.1

Kabelspezifikationen PROFIBUS PA

Kabeltyp
Für den Anschluss des Messgerätes an den Feldbus sind grundsätzlich zweiadrige Kabel vorge-
schrieben. In Anlehnung an die IEC 61158-2 (MBP) können beim Feldbus vier unterschiedliche
Kabeltypen (A, B, C, D) verwendet werden, wobei nur die Kabeltypen A und B abgeschirmt sind.
• Speziell bei Neuinstallationen ist der Kabeltyp A oder B zu bevorzugen. Nur diese Typen besitzen
einen Kabelschirm, der ausreichenden Schutz vor elektromagnetischen Störungen und damit
höchste Zuverlässigkeit bei der Datenübertragung gewährleistet. Bei mehrpaarigen Kabeln
(Typ B) dürfen mehrere Feldbusse (gleicher Schutzart) in einem Kabel betrieben werden. Andere
Stromkreise im gleichen Kabel sind unzulässig.
• Erfahrungen aus der Praxis haben gezeigt, dass die Kabeltypen C und D wegen der fehlenden
Abschirmung nicht verwendet werden sollten, da die Störsicherheit oftmals nicht den im
Standard beschriebenen Anforderungen genügt.
Die elektrischen Kenndaten des Feldbuskabels sind nicht festgelegt, bei der Auslegung des
Feldbusses bestimmen diese jedoch wichtige Eigenschaften wie z.B. überbrückbare Entfernungen,
Anzahl Teilnehmer, elektromagnetische Verträglichkeit, usw.
Kabelaufbau
Adernquerschnitt
Schleifenwiderstand (Gleichstrom)
Wellenwiderstand bei 31,25 kHz
Wellendämpfung bei 39 kHz
Kapazitive Unsymmetrie
Gruppenlaufzeitverzerrung (7,9...39 kHz)
Bedeckungsgrad des Schirmes
Max. Kabellänge (inkl. Stichleitungen >1 m)
* nicht spezifiziert
Kabeltyp A
verdrilltes Adernpaar, Einzelne oder mehrere verdrillte
geschirmt
2
0,8 mm
(AWG 18)
44 Ω/km
100 Ω ± 20%
3 dB/km
2 nF/km
1,7 µs/km
90%
1900 m
4 Verdrahtung
Kabeltyp B
Adernpaare, Gesamtschirm
2
0,32 mm
(AWG 22)
112 Ω/km
100 Ω ± 30%
5 dB/km
2 nF/km
*
*
1200 m
