Kommunikation PROFIBUS PA

5.5.1

PROFIBUS PA-Technologie

PROFIBUS (Process Field Bus) ist ein nach Europanorm EN 50170, Volume 2 standardisiertes
Bussystem, welches seit mehreren Jahren erfolgreich in der Fertigungs- und Prozessautomatisierung
(Chemie und Verfahrenstechnik) eingesetzt wird.
Der PROFIBUS ist ein Multi-Master-Bussystem mit hoher Performance welches sich sehr gut für
mittlere bis große Anlagen eignet.
PROFIBUS PA
PROFIBUS PA erweitert den PROFIBUS DP mittels einer optimierten Übertragungstechnik für
Feldgeräte unter Beibehaltung der Kommunikationsfunktionen von PROFIBUS DP. Mit der gewähl-
ten Übertragungstechnik können Feldgeräte, auch im explosionsgefährdeten Bereich, über große
Entfernungen an das Automatisierungssystem angeschlossen und über den PROFIBUS PA gespeist
werden. PROFIBUS PA ist die kommunikationskompatible Verlängerung von PROFIBUS DP.
PROFIBUS PA = PROFIBUS DP + optimierte Übertragungstechnik für Feldgeräte
5.5.2

Systemarchitektur

5
5

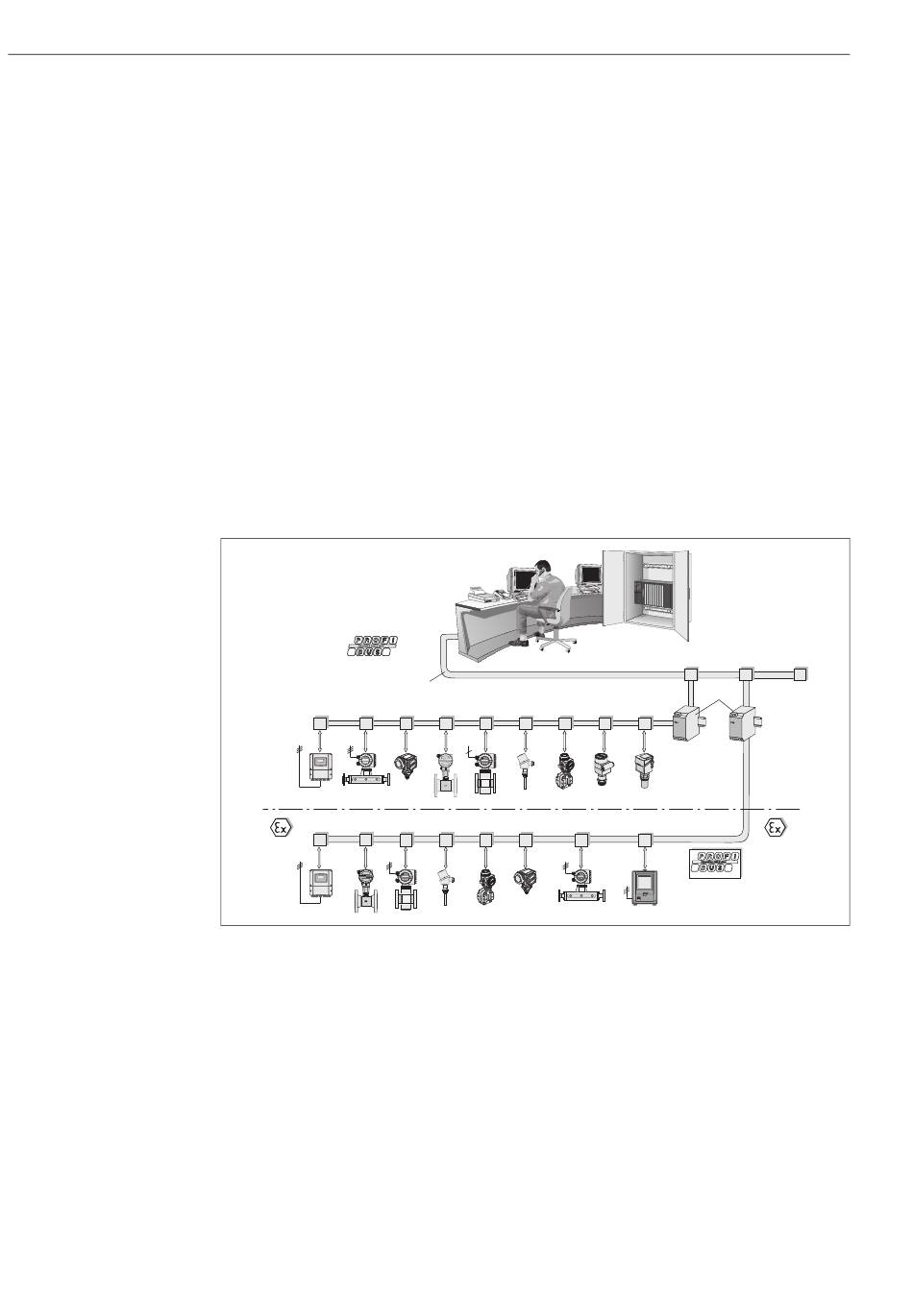

Abb. 44: Systemarchitektur PROFIBUS PA
1 Automatisierungssystem
2 Commuwin II-Bedienprogramm
3 Segmentkoppler
4 PROFIBUS DP RS 485 (max. 12 MBit/s)
5 PROFIBUS PA IEC 61158-2 (MBP) (max. 31,25 kbit/s)

Allgemein

Prosonic Flow 90 kann mit einer PROFIBUS PA Schnittstelle nach der Feldbusnorm PROFIBUS DP
(EN 50170 Volumen 2) ausgerüstet werden.
Dadurch kann Prosonic Flow 90 mit den Automatisierungssystemen Daten austauschen, welche
diese Norm erfüllt. Die Integration in ein Leitsystem muss entsprechend der Spezifikation für
PROFIBUS PA Profile 3.0 erfolgen.
Die Wahl der international standardisierten Übertragungstechnik nach IEC 61158-2 (MBP)
(International Electrotechnical Commission) gewährleistet die zukunftsichere Feldinstallation mit
PROFIBUS PA.
