Feldbus-Gerätestecker - Endress+Hauser Proline Prosonic Flow 90 Betriebsanleitung

4 Verdrahtung
42
4.3.3 Feldbus-Gerätestecker
Die Anschlusstechnik beim PROFIBUS PA ermöglicht es, Messgeräte über einheitliche mechanische
Anschlüsse wie T-Abzweiger, Verteilerbausteine usw. an den Feldbus anzuschließen. Diese
Anschlusstechnik mit vorkonfektionierten Verteilerbausteinen und Steckverbinder besitzt gegen-
über der konventionellen Verdrahtung erhebliche Vorteile:
• Feldgeräte können während des normalen Messbetriebes jederzeit entfernt, ausgetauscht oder
neu hinzugefügt werden. Die Kommunikation wird nicht unterbrochen.
• Installation und Wartung sind wesentlich einfacher.
• Vorhandene Kabelinfrastrukturen sind sofort nutz- und erweiterbar, z.B. beim Aufbau neuer
Sternverteilungen mit Hilfe von 4- oder 8-kanaligen Verteilerbausteinen.
Optional ist Prosonic Flow 90 deshalb mit einem bereits montierten Feldbus-Gerätestecker ab Werk
lieferbar. Feldbus-Gerätestecker für die nachträgliche Montage können bei Endress+Hauser als
Ersatzteil bestellt werden (bitte wenden Sie sich an Ihre Endress+Hauser-Serviceorganisation).
E
4
1
45.0 mm
(1.766")
M 12 x 1

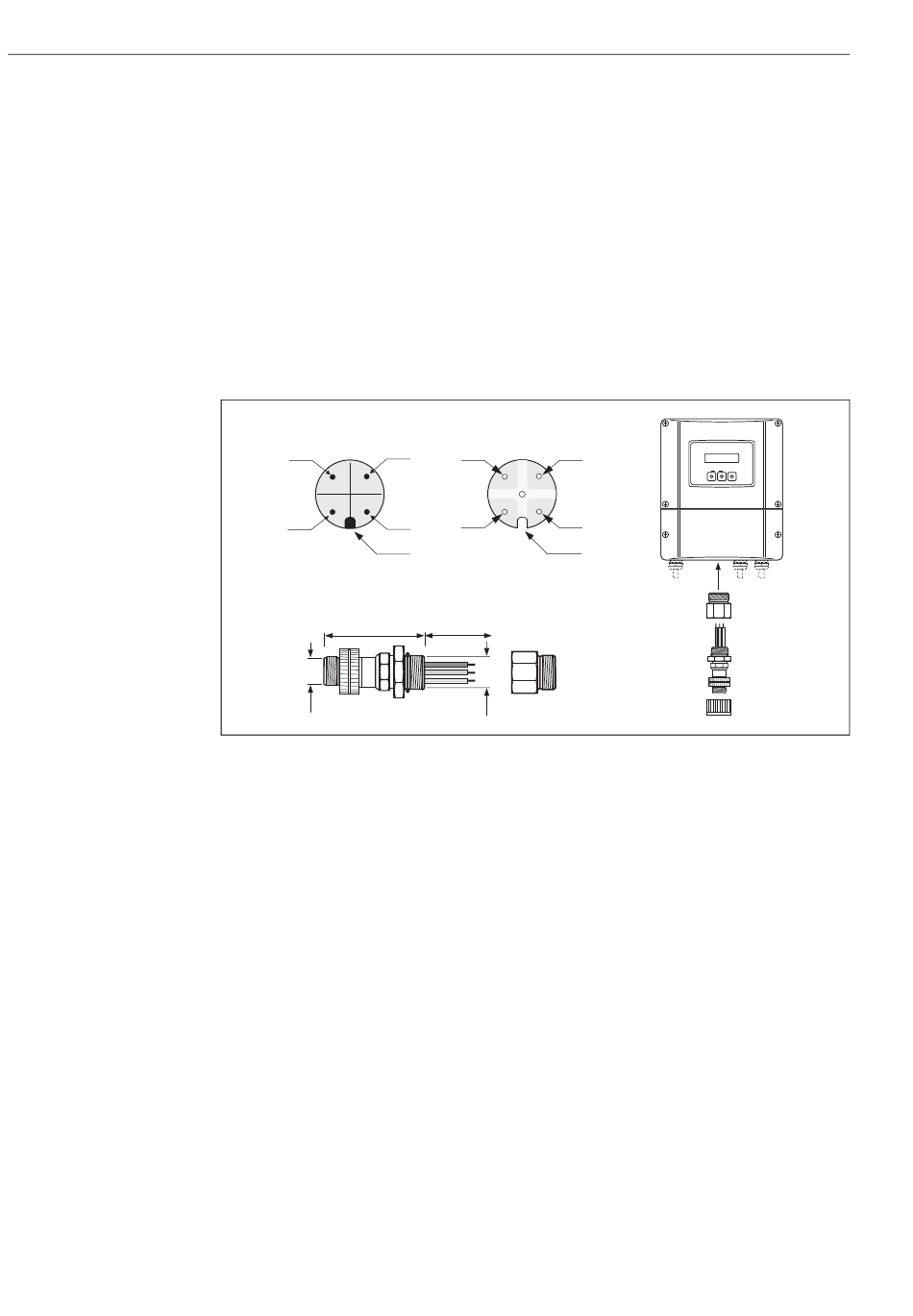

Abb. 36: Gerätestecker für den Anschluss an PROFIBUS PA
A = Wandaufbaugehäuse
B = Schutzkappe für Gerätestecker
C = Feldbus-Gerätestecker
D = Adapterstück PG 13,5 / M 20,5
E = Gerätestecker am Gehäuse (male)
F = Buchseneinsatz (female)
Pinbelegung / Farbcodes:
+
1 = Braune Leitung: PA (Klemme 26)
2 = Nicht angeschlossen
3 = Blaue Leitung: PA – (Klemme 27)
4 = Schwarze Leitung: Erde (Hinweis für den Anschluss s. Seite 41)
5 = mittlerer Buchsenkontakt nicht belegt
6 = Positioniernut
7 = Positioniernase
