Proline Prosonic Flow 90 PROFIBUS PA
Endress+Hauser
10.4

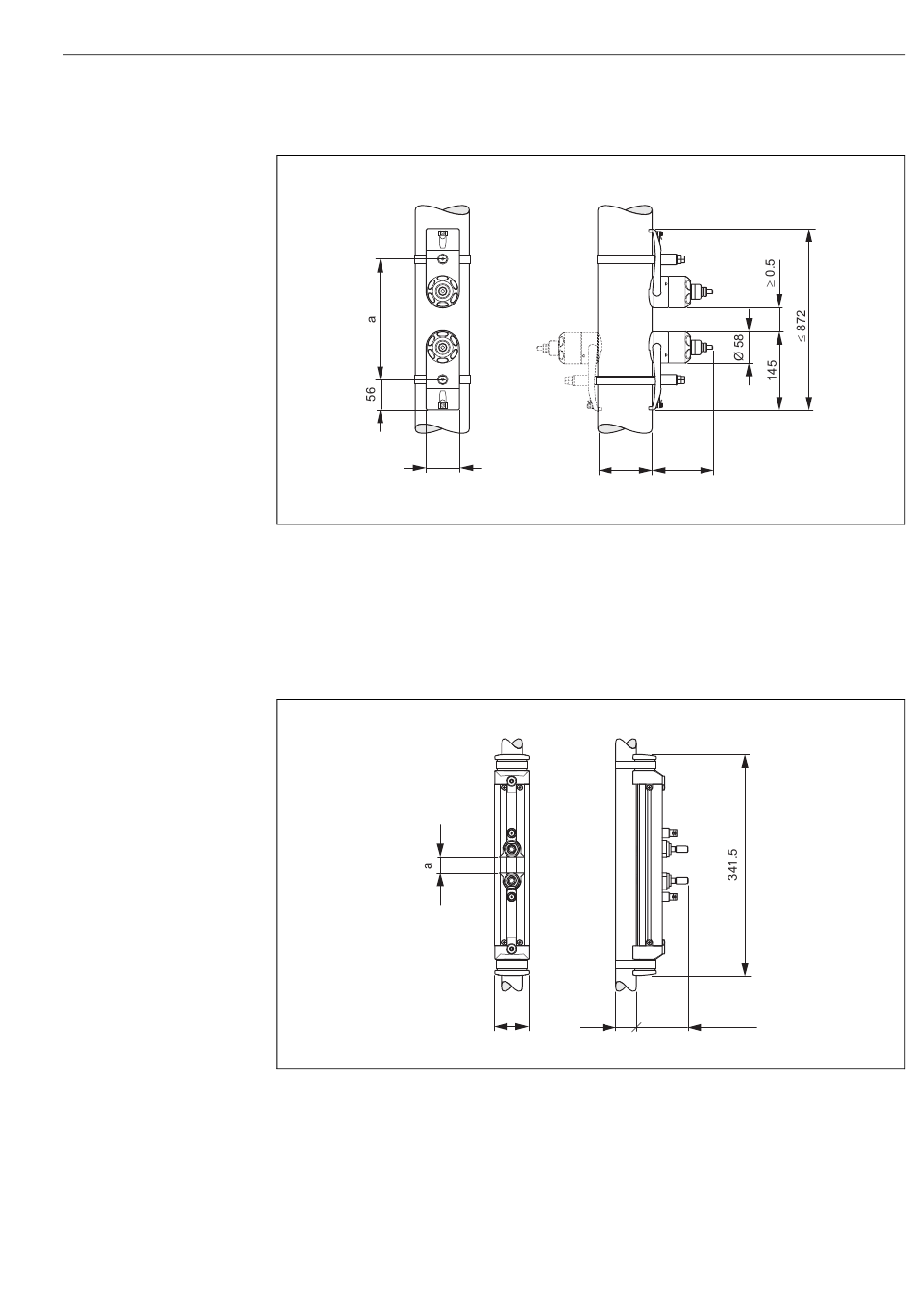

Abmessungen W-Sensoren (Clamp On)
62
Abb. 62:
Abmessungen W-Sensor (Clamp On)
a = Sensordistanz mit Hilfe des Quick Setup oder über ein Konfigurationsprogramm ermittelbar
b = Rohraußendurchmesser (wird von der Anwendung bestimmt)
10.5
Abmessungen U-Sensoren (Clamp On)
Abb. 63:
Abmessungen U-Sensoren (Clamp On)
a = Sensorabstand mit Hilfe des Quick Setup ermittelbar
b = Rohraußendurchmesser (wird von der Anwendung bestimmt)
b
52.5
b
10 Technische Daten
111
max. 77.5
A0001151
A0001152
127
