9.6 Ein-/Ausbau der Durchflussmesssensoren W
"Einbau"
Der aktive Teil des Durchflussmesssensors W "Einbau" kann ohne Prozessunterbruch
ausgetauscht werden.
1. Ziehen Sie den Sensorstecker (1) vom Sensordeckel (3).
2. Entfernen sie den kleinen Sprengring (2). Er ist auf dem oberen Rand des
Sensorhalses montiert und hält den Sensordeckel fest.
3. Heben Sie Sensordeckel (3) und Feder (4) ab.
4. Entfernen sie den großen Sprengring (5). Er fixiert den Sensorhals (6).
5. Ziehen Sie nun den Sensorhals heraus. Beachten Sie, dass bei diesem Vorgang mit
einem gewissen Widerstand gerechnet werden muss.
6. Ziehen Sie das Sensorelement (7) aus der Sensorhalterung (8) heraus und
tauschen sie es gegen ein neues aus.
7. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
Achtung!
Verwenden Sie nur Originalteile von Endress+Hauser.
1 2

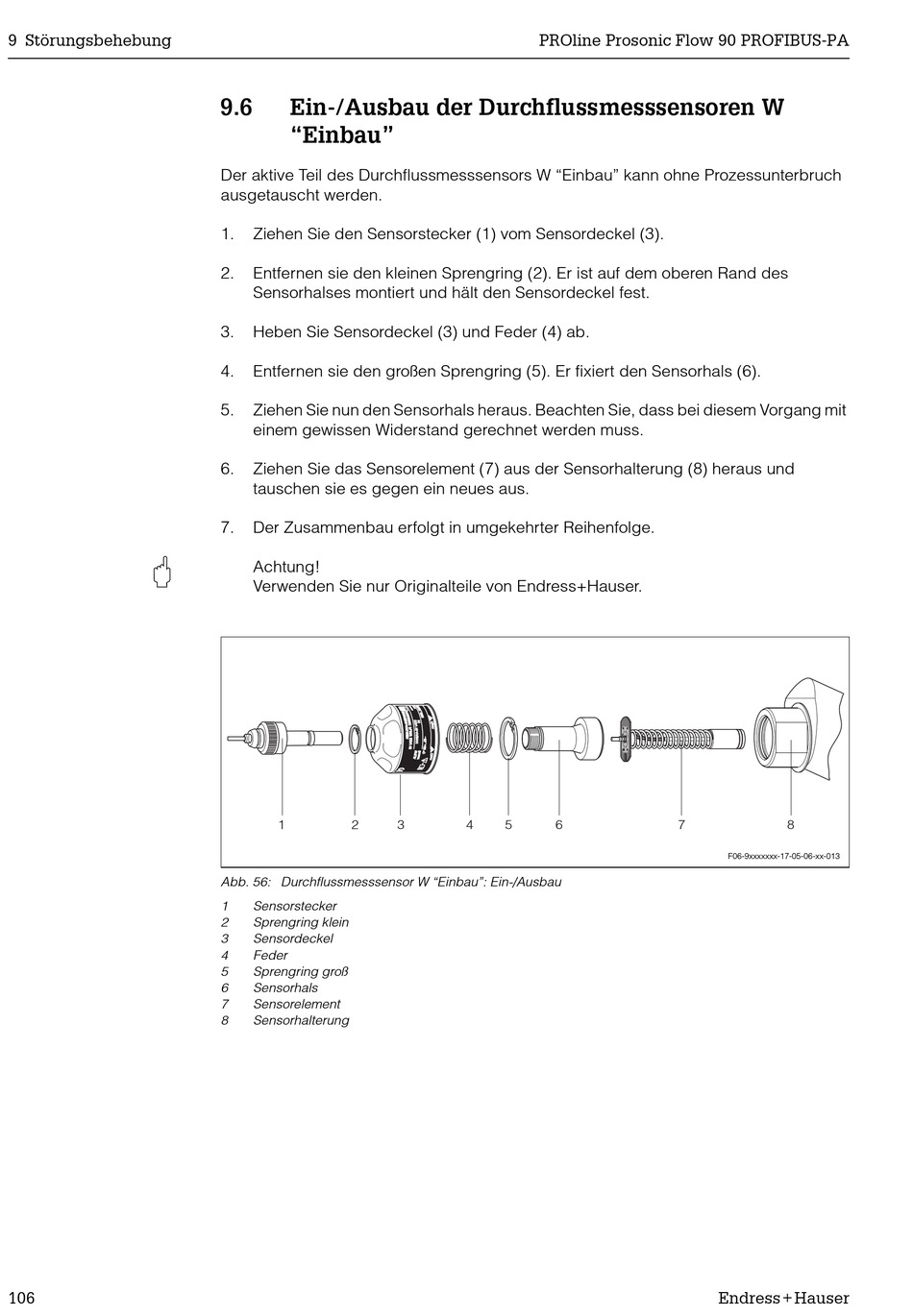

Abb. 56: Durchflussmesssensor W "Einbau": Ein-/Ausbau
1 Sensorstecker
2 Sprengring klein
3 Sensordeckel
4 Feder
5 Sprengring groß
6 Sensorhals
7 Sensorelement
8 Sensorhalterung
