Proline Prosonic Flow 90 PROFIBUS PA
Endress+Hauser
10. Beide Sensorhalterungen einschweißen. Kontrollieren Sie nach dem Schweißen noch einmal
die Bohrlochabstände und messen Sie die Spurlänge.
!
Hinweis!
Die Ermittlung der Spurlänge erfolgt:
– bei Messgeräten mit Vor-Ort-Bedienung über das Quick Setup "Sensormontage". Führen
Sie das Quick Setup wie auf Seite 70 beschrieben aus. Die Spurlänge wird Ihnen dort in der
Funktion SPURLÄNGE angezeigt. Um das Quick Setup "Sensormontage" ausführen zu kön-
nen, muss der Messumformer installiert und an die Hilfsenergie angeschlossen sein.
– bei Messumformern ohne Vor-Ort-Bedienung wie auf Seite 73 beschrieben.
11. Schrauben Sie nun die Ultraschallsensoren von Hand in die Sensorhalterungen ein. Falls Sie
ein Werkzeug benutzen, darf das Anzugsdrehmoment max. 30 Nm betragen.
12. Führen Sie danach die Sensorkabelstecker in die dafür vorgesehenen Öffnungen und
schrauben Sie die Stecker von Hand bis zum Anschlag fest.

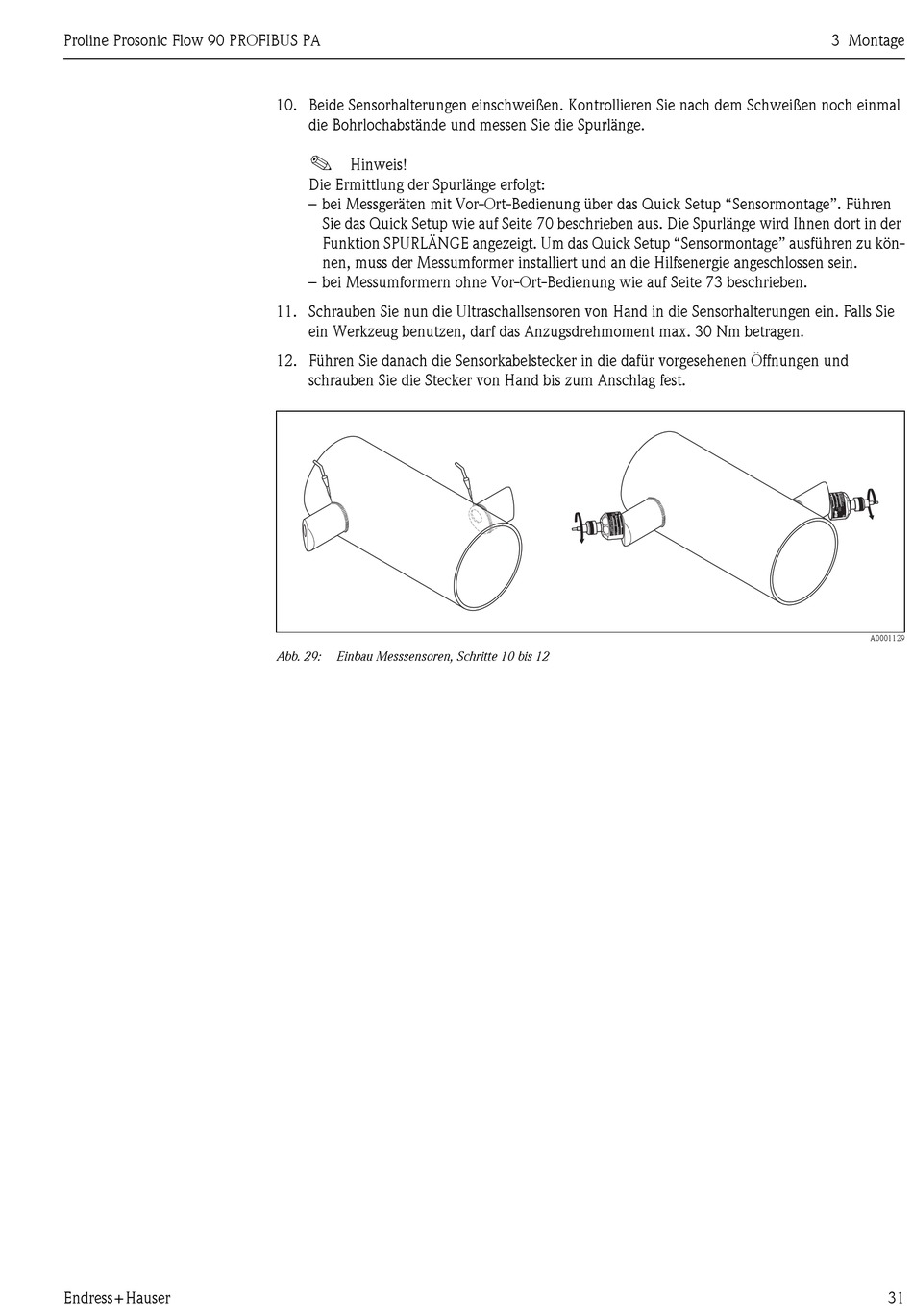

Abb. 29: Einbau Messsensoren, Schritte 10 bis 12
3 Montage
A0001129
