Ein-/Ausbau der Durchfluss-Messsensoren W "Einbau"

Der aktive Teil des Durchflussmesssensors W "Einbau" kann ohne Prozessunterbruch ausgetauscht
werden.
1. Sensorstecker (1) vom Sensordeckel (3) ziehen.
2. Kleinen Sprengring (2) entfernen. Er sitzt auf dem oberen Rand des Sensorhalses und hält den
Sensordeckel fest.
3. Sensordeckel (3) und Feder (4) abheben.
4. Großen Sprengring (5) entfernen. Er hält den Sensorhals (6) fest.
5. Der Sensorhals kann nun herausgezogen werden. Beachten Sie, dass bei diesem Vorgang mit
einem gewissen Widerstand gerechnet werden muss.
6. Sensorelement (7) aus der Sensorhalterung (8) herausziehen und gegen ein neues austau-
schen.
7. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
Achtung!
Verwenden Sie nur Originalteile von Endress+Hauser.
1 2

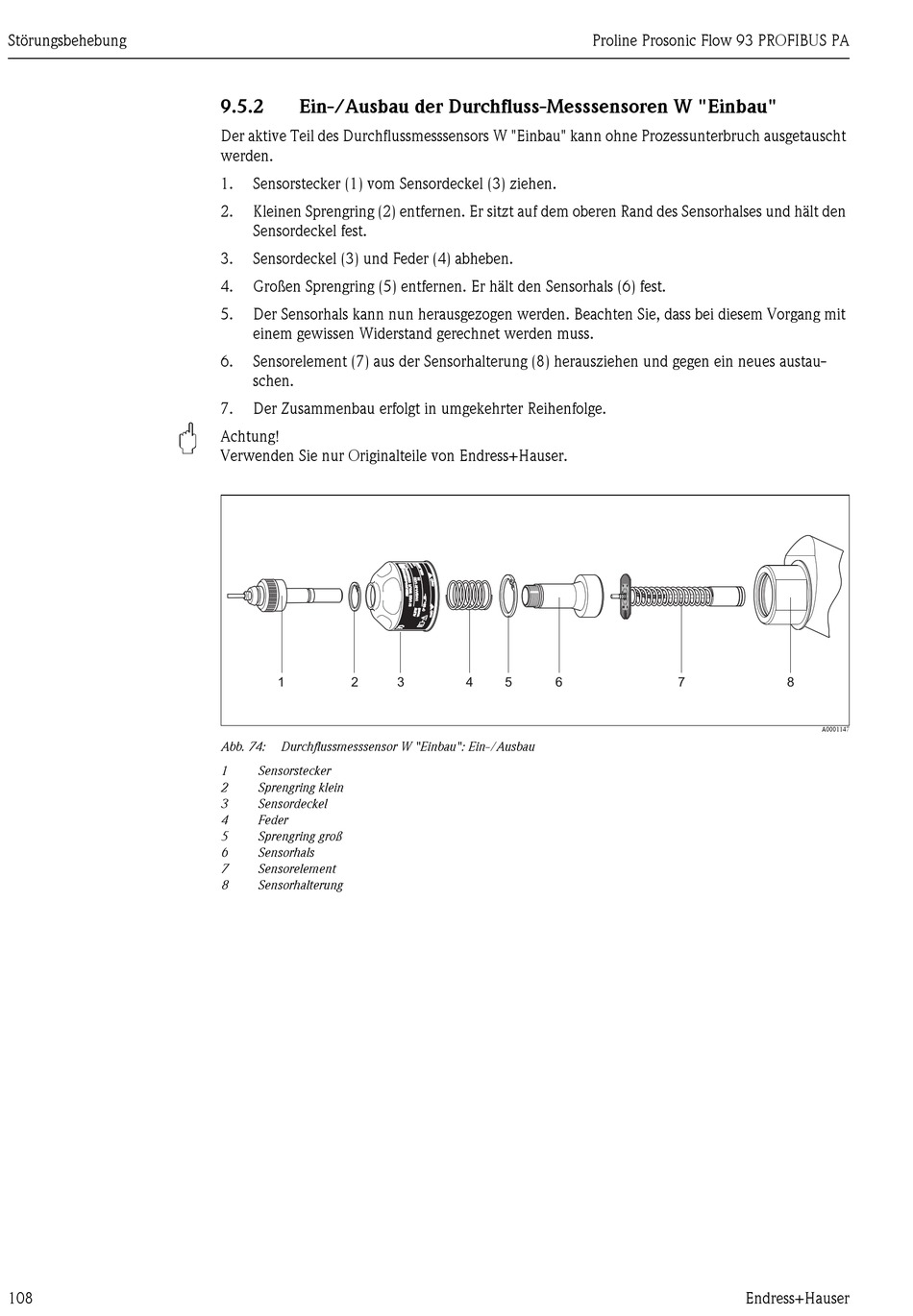

Abb. 74: Durchflussmesssensor W "Einbau": Ein-/Ausbau
1 Sensorstecker
2 Sprengring klein
3 Sensordeckel
4 Feder
5 Sprengring groß
6 Sensorhals
7 Sensorelement
8 Sensorhalterung
3 4 5 6
Proline Prosonic Flow 93 PROFIBUS PA
7
Endress+Hauser
8
A0001147
