5 Bedienung
48
5.2

Anzeige- und Bedienelemente

Mit der Vor-Ort-Bedienung können Sie wichtige Kenngrößen direkt an der Messstelle ablesen oder
Ihr Gerät konfigurieren.
Das Anzeigefeld besteht aus zwei Zeilen, auf denen Messwerte und/oder Statusgrößen (Durchfluss-
richtung, Bargraph, usw.) angezeigt werden. Der Anwender hat die Möglichkeit, die Zuordnung der
Anzeigezeilen zu bestimmten Anzeigegrößen beliebig zu ändern und nach seinen Bedürfnissen
anzupassen (→ siehe Handbuch "Beschreibung Gerätefunktionen").
1

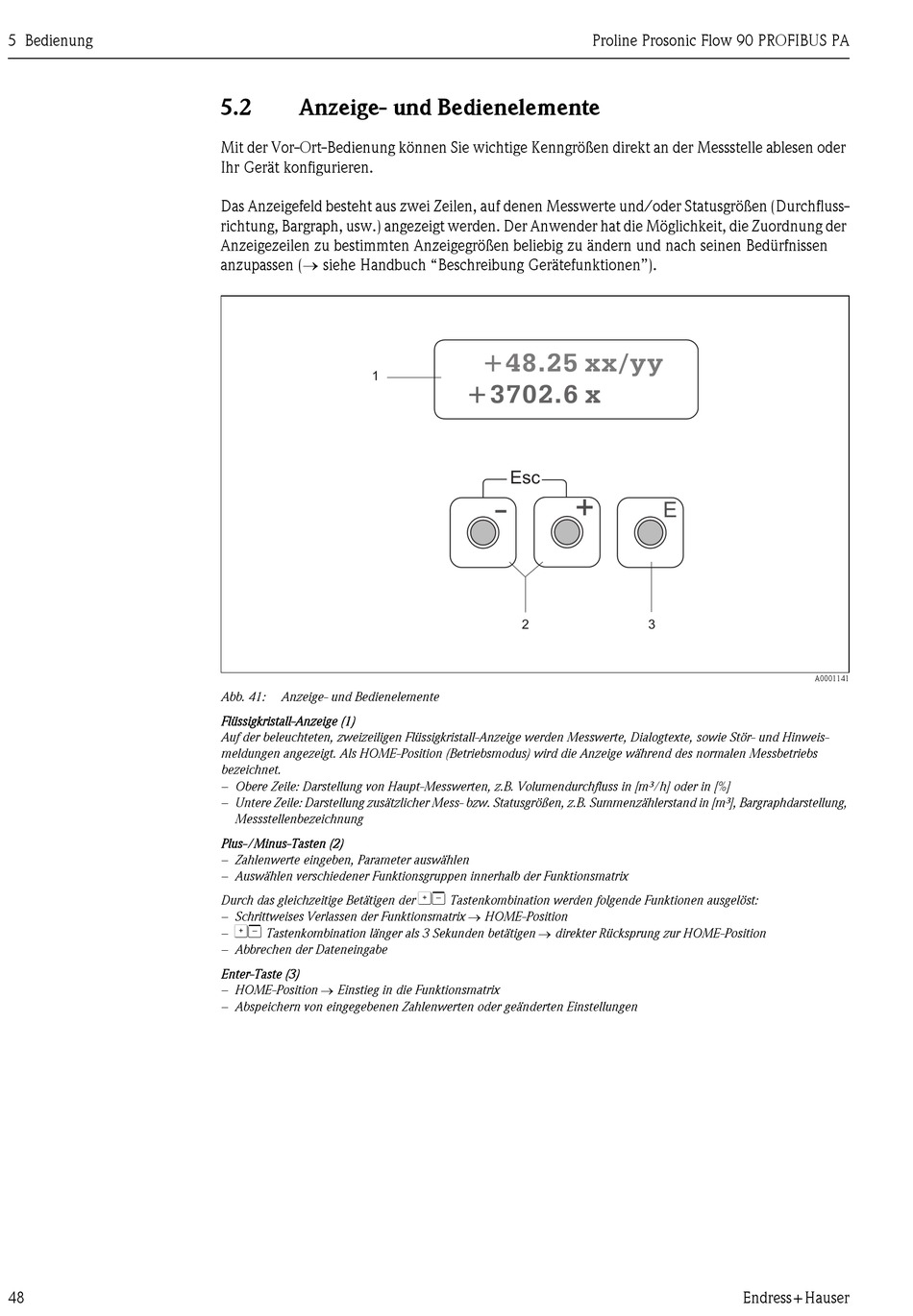

Abb. 41: Anzeige- und Bedienelemente
Flüssigkristall-Anzeige (1)
Auf der beleuchteten, zweizeiligen Flüssigkristall-Anzeige werden Messwerte, Dialogtexte, sowie Stör- und Hinweis-
meldungen angezeigt. Als HOME-Position (Betriebsmodus) wird die Anzeige während des normalen Messbetriebs
bezeichnet.
– Obere Zeile: Darstellung von Haupt-Messwerten, z.B. Volumendurchfluss in [m³/h] oder in [%]
– Untere Zeile: Darstellung zusätzlicher Mess- bzw. Statusgrößen, z.B. Summenzählerstand in [m³], Bargraphdarstellung,
Messstellenbezeichnung
Plus-/Minus-Tasten (2)
– Zahlenwerte eingeben, Parameter auswählen
– Auswählen verschiedener Funktionsgruppen innerhalb der Funktionsmatrix
Durch das gleichzeitige Betätigen der
– Schrittweises Verlassen der Funktionsmatrix → HOME-Position
OS
Tastenkombination länger als 3 Sekunden betätigen → direkter Rücksprung zur HOME-Position
–
– Abbrechen der Dateneingabe
Enter-Taste (3)
– HOME-Position → Einstieg in die Funktionsmatrix
– Abspeichern von eingegebenen Zahlenwerten oder geänderten Einstellungen
+48.25 xx/yy
+3702.6 x
Esc
+
-
2
OS
Tastenkombination werden folgende Funktionen ausgelöst:
Proline Prosonic Flow 90 PROFIBUS PA
E
3
Endress+Hauser
A0001141
