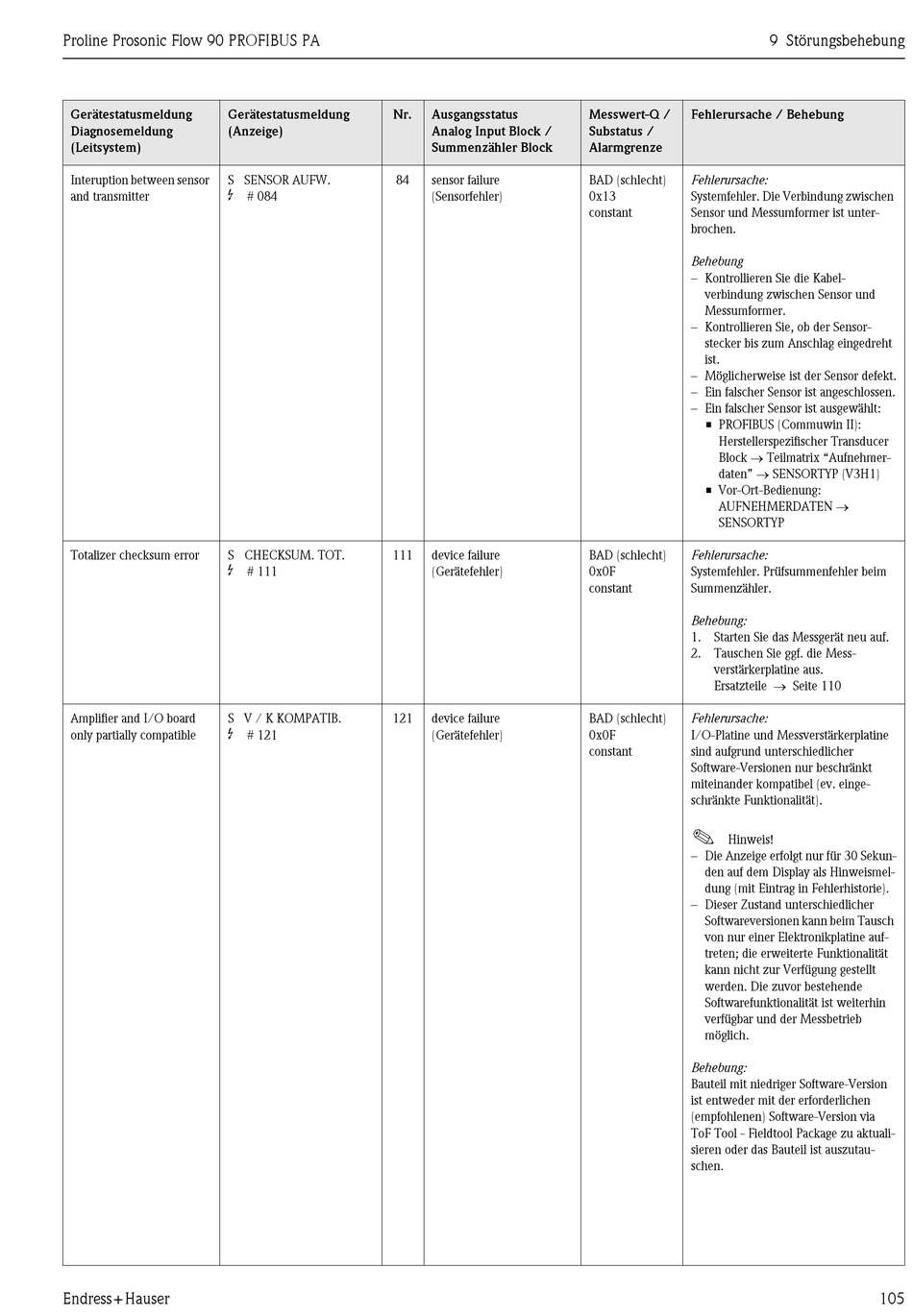

Endress+Hauser Proline Prosonic Flow 90 Betriebsanleitung Seite 105

Proline Prosonic Flow 90 PROFIBUS PA
Gerätestatusmeldung Gerätestatusmeldung
Diagnosemeldung (Anzeige)
(Leitsystem)
Interuption between sensor S SENSOR AUFW.
$
and transmitter
Totalizer checksum error S CHECKSUM. TOT.
$
Amplifier and I/O board S V / K KOMPATIB.
$
only partially compatible
Endress+Hauser
Nr.
84
# 084
111
# 111
121
# 121
Ausgangsstatus Messwert-Q /
Analog Input Block / Substatus /
Summenzähler Block Alarmgrenze
sensor failure BAD (schlecht)
(Sensorfehler) 0x13
constant
device failure BAD (schlecht)
(Gerätefehler) 0x0F
constant
device failure BAD (schlecht)
(Gerätefehler) 0x0F
constant
9 Störungsbehebung
Fehlerursache / Behebung
Fehlerursache:
Systemfehler. Die Verbindung zwischen
Sensor und Messumformer ist unter-
brochen.
Behebung
– Kontrollieren Sie die Kabel-
verbindung zwischen Sensor und
Messumformer.
– Kontrollieren Sie, ob der Sensor-
stecker bis zum Anschlag eingedreht
ist.
– Möglicherweise ist der Sensor defekt.
– Ein falscher Sensor ist angeschlossen.
– Ein falscher Sensor ist ausgewählt:
• PROFIBUS (Commuwin II):
Herstellerspezifischer Transducer
Block → Teilmatrix "Aufnehmer-
daten" → SENSORTYP (V3H1)
• Vor-Ort-Bedienung:
AUFNEHMERDATEN →
SENSORTYP
Fehlerursache:
Systemfehler. Prüfsummenfehler beim
Summenzähler.
Behebung:
1. Starten Sie das Messgerät neu auf.
2. Tauschen Sie ggf. die Mess-
verstärkerplatine aus.
Ersatzteile → Seite 110
Fehlerursache:
I/O-Platine und Messverstärkerplatine
sind aufgrund unterschiedlicher
Software-Versionen nur beschränkt
miteinander kompatibel (ev. einge-
schränkte Funktionalität).
!
Hinweis!
– Die Anzeige erfolgt nur für 30 Sekun-
den auf dem Display als Hinweismel-
dung (mit Eintrag in Fehlerhistorie).
– Dieser Zustand unterschiedlicher
Softwareversionen kann beim Tausch
von nur einer Elektronikplatine auf-
treten; die erweiterte Funktionalität
kann nicht zur Verfügung gestellt
werden. Die zuvor bestehende
Softwarefunktionalität ist weiterhin
verfügbar und der Messbetrieb
möglich.
Behebung:
Bauteil mit niedriger Software-Version
ist entweder mit der erforderlichen
(empfohlenen) Software-Version via
ToF Tool - Fieldtool Package zu aktuali-
sieren oder das Bauteil ist auszutau-
schen.
