Proline Prosonic Flow 90 PROFIBUS PA
Konfigurationsdaten
Byte Länge Byte Länge
(Eingabe) (Ausgabe)
0...4 –
– –
– –
5...9 –
– 0...4
– 5
Endress+Hauser

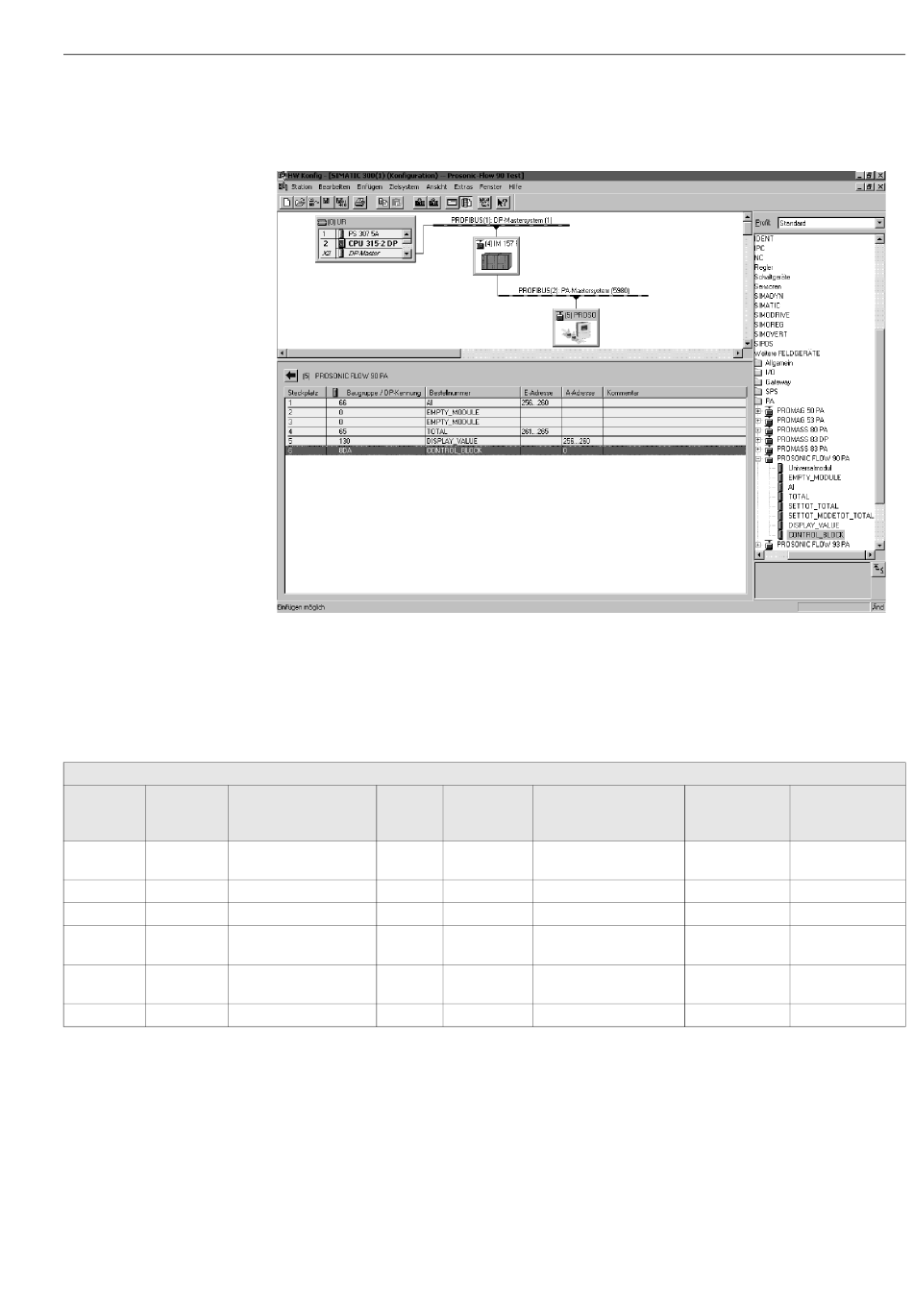

Beispiel 2:
Ersetzen von Messgrößen durch Platzhalter (EMPTY_MODULE) mittels herstellerspezifischer
GSD-Datei
Steckplatz 1: AI-Volumenfluss
Steckplatz 2-3: Platzhalter (EMPTY MODULE)
Steckplatz 4: Summenzähler "ohne Steuerung"
Steckplatz 5: Anzeigewert (DISPLAY VALUE)
Steckplatz 6: Steuerung (CONTROL BLOCK), herstellerspezifisch
Mit dieser Konfiguration werden Volumenfluss, Summenzähler, Anzeigewert und
herstellerspezifische Steuerung aktiviert.
Der Summenzähler ist "ohne Steuerung" konfiguriert. Er liefert in diesem Beispiel nur den
Messwert und kann nicht gesteuert werden. Ein Rücksetzen oder Stoppen des Summenzählers
kann nicht ausgeführt werden.
Datenblöcke Status
Volumenfluss + Status aktiv
Platzhalter inaktiv
Platzhalter inaktiv
Summenzähler + Status aktiv
Anzeigewert aktiv
Steuerung aktiv
Zugriffsart GSD
Blockbezeichnung
lesend AI
– EMTPY_MODULE
– EMTPY_MODULE
lesend TOTAL
schreibend DISPLAY_VALUE
schreibend CONTROL_BLOCK
6 Inbetriebnahme
F06-90PBxxxx-20-xx-xx-xx-001
GSD GSD
Erweiterte Standard
Blockkennung Blockkennung
0x42, 0x84, 0x94
0x08, 0x05
0x00 0x00
0x00 0x00
0x41, 0x84, 0x85 0x41, 0x84,
0x85
0x82, 0x84, 0xA4
0x08, 0x05
0x20 0x20
