3 Montage
!
20
3.3.2
Einsatz von Schweißbolzen für W/P-Sensoren
Ein Einsatz von Schweißbolzen anstelle von Spannbändern ist für die nachfolgenden Montage-
ausführungen der W/P Clamp On-Messsensoren möglich.
Hinweis!
Die Ermittlung der Sensordistanz (Distanz von der Mitte des ersten Bolzens zur Mitte des zweiten
Bolzens) erfolgt:
• bei Messgeräten mit Vor-Ort-Bedienung über das Quick Setup "Sensormontage". Führen Sie das
Quick Setup wie auf Seite 70 beschrieben aus. Die Sensordistanz wird Ihnen dort in der Funktion
SENSORABSTAND angezeigt. Um das Quick Setup "Sensormontage" ausführen zu können,
muss der Messumformer installiert und an die Hilfsenergie angeschlossen sein.
• bei Messumformern ohne Vor-Ort-Bedienung wie auf Seite 73 beschrieben.
Für einen genauen Ablauf der Sensormontage sind die entsprechenden Seiten der Clamp On-
Ausführungen zu beachten. Es gilt die gleiche Montagereihenfolge einzuhalten.
Falls Sie ein anderes, nicht metrisches M6-ISO-Gewinde verwenden möchten, müssen Sie
folgendes beachten:
• Sie benötigen eine Sensorhalterung mit demontierbarer Haltemutter
(Bestellcode: 90WA1 – xBxxxxxxxxxx).
• Entfernen Sie die vormontierten Festhaltemuttern der Sensorhalterung mit metrischem
ISO-Gewinde.
• Verwenden Sie eine zu Ihrem Gewindebolzen passende Mutter.
M6
1

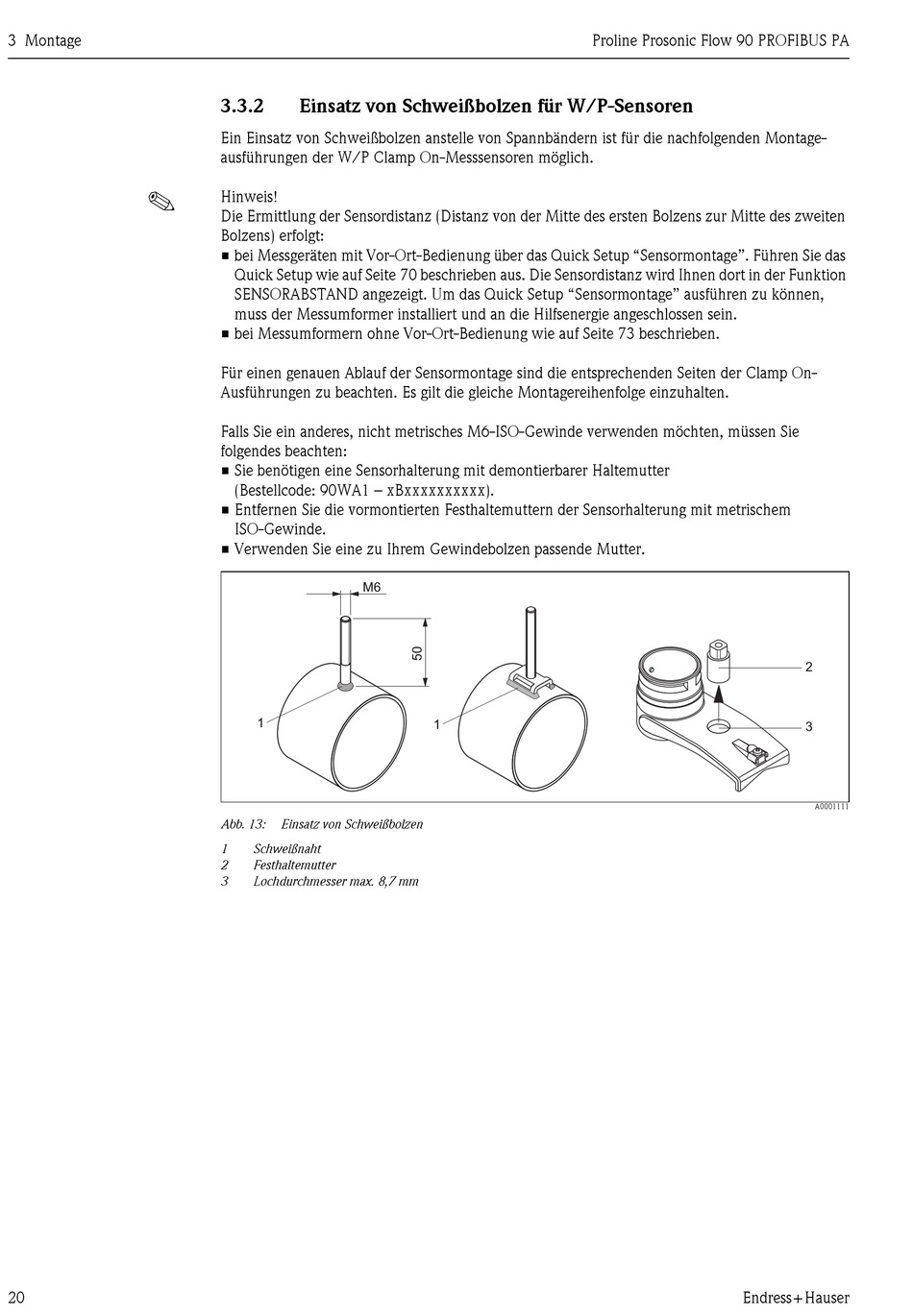

Abb. 13:
Einsatz von Schweißbolzen
1
Schweißnaht
2
Festhaltemutter
3
Lochdurchmesser max. 8,7 mm
Proline Prosonic Flow 90 PROFIBUS PA
1
2
3
A0001111
Endress+Hauser
