Proline Prosonic Flow 90 PROFIBUS PA
Endress+Hauser

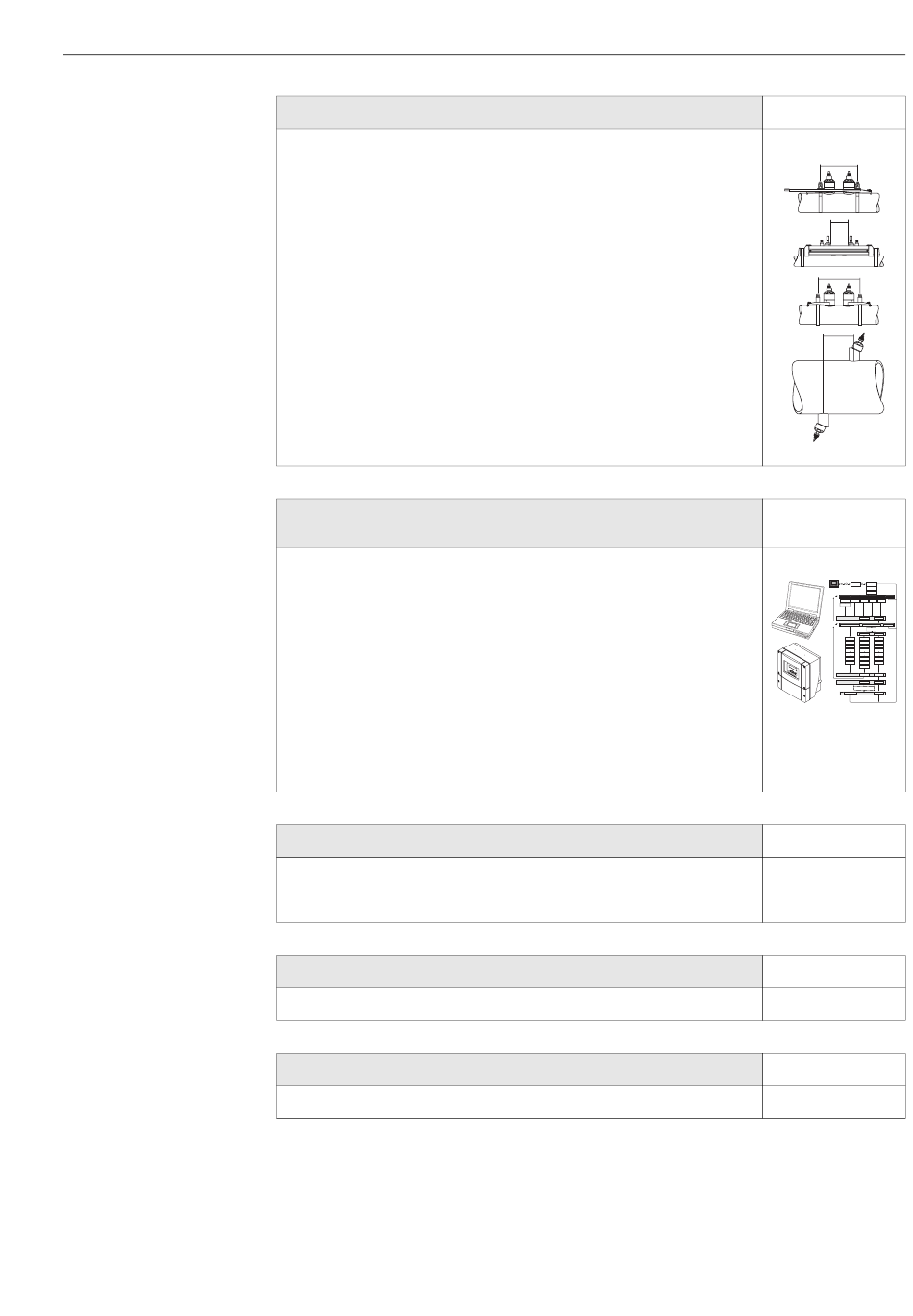

Quick Setup "SENSOR"
Messgeräte mit Vor-Ort-Bedienung:
Mit Hilfe dieses "Quick Setups" ( → Seite 70) können Sie die für die Sensormontage benö-
tigten Daten wie Sensordistanz (1), Schnurlänge, Rohrmaterialien, Schallgeschwindigkeit in
Flüssigkeiten, usw. ermitteln.
– Der Sensorabstand für die "Clamp On"-Ausführungen W/P/U wird Ihnen vom System
als Distanzangabe mitgeteilt. Bei den W- und P-Sensoren erhalten Sie zusätzlich beim
Sensor 1 die Angabe in Form eines Buchstabens und beim Sensor 2 in Form einer Ziffer.
Mit Hilfe der Montageschiene können Sie so die Sensoren auf einfache Weise platzieren.
– Bei der Einschweißausführung wird Ihnen die Sensordistanz als Längenangabe mitgeteilt.
Messgeräte ohne Vor-Ort-Bedienung:
Bei Messgeräten ohne Vor-Ort-Bedienung steht kein Quick Setup "Sensor" zur Verfügung.
Für solche Geräte ist die Vorgehensweise zur Sensormontage auf Seite 73 beschrieben.
Anschluss des Verbindungskabels Sensoren/Messumformer → Seite 38
Inbetriebnahme via Quick Setup "Inbetriebnahme" /
Inbetriebnahme via PROFIBUS-Schnittstelle
Messgeräte mit Vor-Ort-Bedienung:
Über ein spezielles "Quick Setup"-Menü ist die Inbetriebnahme Ihres Messgerätes schnell
und einfach durchführbar. Damit können wichtige Grundfunktionen direkt über die Vor-
Ort-Bedienung konfiguriert werden, z.B. Anzeigesprache, Messgrößen, Maßeinheiten, usw.
Folgende Abgleiche bzw. Konfigurationen sind bei Bedarf separat durchzuführen:
– Nullpunktabgleich
– Bus Adresse
– Messstellenbezeichnung
– Konfiguration des Summenzählers
Messgeräte ohne Vor-Ort-Bedienung:
Bei Messgeräten ohne Vor-Ort-Bedienung steht kein Quick Setup "Inbetriebnahme" zur
Verfügung. Für solche Geräte ist die Inbetriebnahme auf Seite 78 beschrieben.
Grundkonfiguration (Geräteparameter, Automatisierungsfunktionen)
Über Konfigurationsprogramme verschiedener Hersteller erfolgt sowohl die Konfiguration
gerätespezifischer Parameter als auch die Festlegung von Automatisierungsfunktionen für
die PROFIBUS-Schnittstelle.
Zyklischer Datenaustausch, Konfigurationsbeispiele
Applikationsspezifische Inbetriebnahme
Gerätefunktionen, Nullpunktabgleich
▼
▼
▼
Systemintegration
▼
▼
Kurzanleitung
Seite 70
1
1
1
1
A0001054
Seite 71
A0001055
Seite 78
Seite 80 ff.
Seite 94 ff.
3
