4 Verdrahtung
#
38
4.2

Anschluss der Sensorverbindungskabel

4.2.1

Anschluss Prosonic Flow W/P/U

Warnung!
• Stromschlaggefahr! Hilfsenergie ausschalten, bevor Sie das Messgerät öffnen. Gerät nicht unter
Netzspannung installieren bzw. verdrahten. Ein Nichtbeachten kann zur Zerstörung von Teilen
der Elektronik führen.
• Stromschlaggefahr! Schutzleiter mit dem Gehäuse-Erdanschluss verbinden, bevor die Hilfs-
energie angelegt wird.
A
1

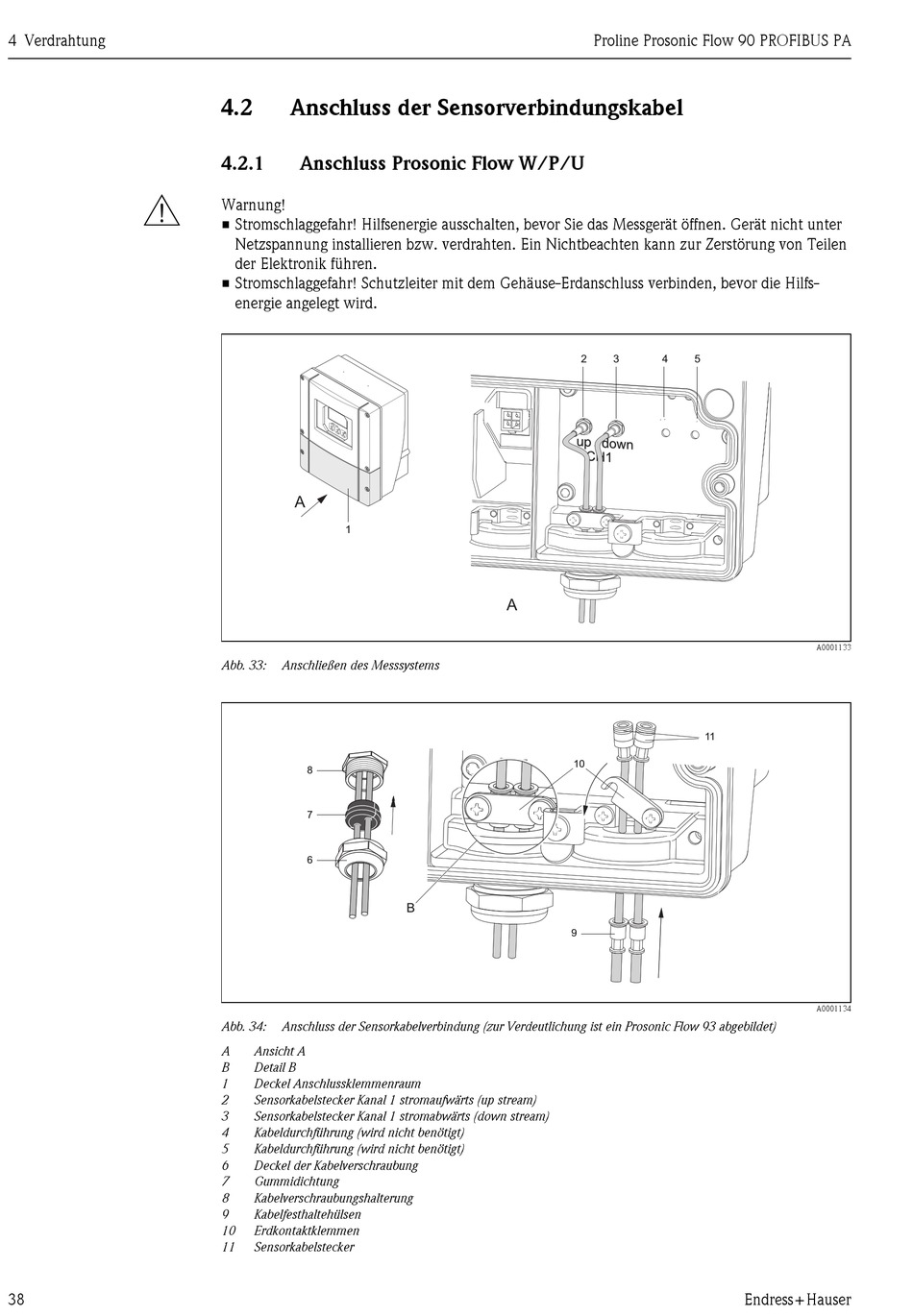

Abb. 33: Anschließen des Messsystems
8
7
6
Abb. 34: Anschluss der Sensorkabelverbindung (zur Verdeutlichung ist ein Prosonic Flow 93 abgebildet)
A Ansicht A
B Detail B
1 Deckel Anschlussklemmenraum
2 Sensorkabelstecker Kanal 1 stromaufwärts (up stream)
3 Sensorkabelstecker Kanal 1 stromabwärts (down stream)
4 Kabeldurchführung (wird nicht benötigt)
5 Kabeldurchführung (wird nicht benötigt)
6 Deckel der Kabelverschraubung
7 Gummidichtung
8 Kabelverschraubungshalterung
9 Kabelfesthaltehülsen
10 Erdkontaktklemmen
11 Sensorkabelstecker
A
10
B
9
Proline Prosonic Flow 90 PROFIBUS PA
2 3 4 5
11
Endress+Hauser
A0001133
A0001134
