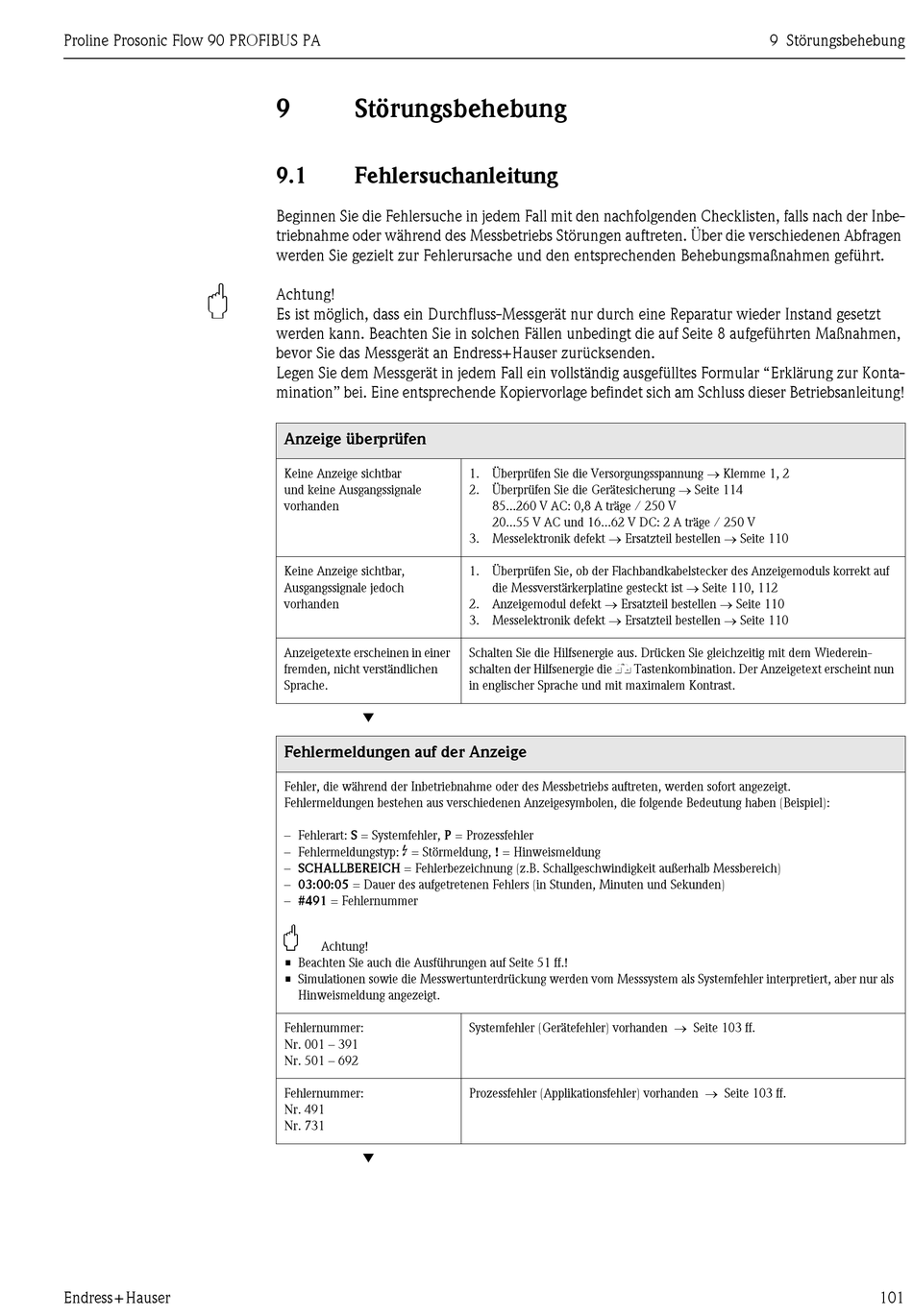

9 Störungsbehebung
9.1

Fehlersuchanleitung

Beginnen Sie die Fehlersuche in jedem Fall mit den nachfolgenden Checklisten, falls nach der Inbe-
triebnahme oder während des Messbetriebs Störungen auftreten. Über die verschiedenen Abfragen
werden Sie gezielt zur Fehlerursache und den entsprechenden Behebungsmaßnahmen geführt.
Achtung!
Es ist möglich, dass ein Durchfluss-Messgerät nur durch eine Reparatur wieder Instand gesetzt
werden kann. Beachten Sie in solchen Fällen unbedingt die auf Seite 8 aufgeführten Maßnahmen,
bevor Sie das Messgerät an Endress+Hauser zurücksenden.
Legen Sie dem Messgerät in jedem Fall ein vollständig ausgefülltes Formular "Erklärung zur Konta-
mination" bei. Eine entsprechende Kopiervorlage befindet sich am Schluss dieser Betriebsanleitung!
Anzeige überprüfen
Keine Anzeige sichtbar
und keine Ausgangssignale
vorhanden
Keine Anzeige sichtbar,
Ausgangssignale jedoch
vorhanden
Anzeigetexte erscheinen in einer
fremden, nicht verständlichen
Sprache.
▼

Fehlermeldungen auf der Anzeige

Fehler, die während der Inbetriebnahme oder des Messbetriebs auftreten, werden sofort angezeigt.
Fehlermeldungen bestehen aus verschiedenen Anzeigesymbolen, die folgende Bedeutung haben (Beispiel):
– Fehlerart: S = Systemfehler, P = Prozessfehler
$
– Fehlermeldungstyp: = Störmeldung, ! = Hinweismeldung
– SCHALLBEREICH = Fehlerbezeichnung (z.B. Schallgeschwindigkeit außerhalb Messbereich)
– 03:00:05 = Dauer des aufgetretenen Fehlers (in Stunden, Minuten und Sekunden)
– #491 = Fehlernummer
"
Achtung!
• Beachten Sie auch die Ausführungen auf Seite 51 ff.!
• Simulationen sowie die Messwertunterdrückung werden vom Messsystem als Systemfehler interpretiert, aber nur als
Hinweismeldung angezeigt.
Fehlernummer:
Nr. 001 – 391
Nr. 501 – 692
Fehlernummer:
Nr. 491
Nr. 731
▼
1. Überprüfen Sie die Versorgungsspannung → Klemme 1, 2
2. Überprüfen Sie die Gerätesicherung → Seite 114
85...260 V AC: 0,8 A träge / 250 V
20...55 V AC und 16...62 V DC: 2 A träge / 250 V
3. Messelektronik defekt → Ersatzteil bestellen → Seite 110
1. Überprüfen Sie, ob der Flachbandkabelstecker des Anzeigemoduls korrekt auf
die Messverstärkerplatine gesteckt ist → Seite 110, 112
2. Anzeigemodul defekt → Ersatzteil bestellen → Seite 110
3. Messelektronik defekt → Ersatzteil bestellen → Seite 110
Schalten Sie die Hilfsenergie aus. Drücken Sie gleichzeitig mit dem Wiederein-
schalten der Hilfsenergie die X Tastenkombination. Der Anzeigetext erscheint nun
in englischer Sprache und mit maximalem Kontrast.
Systemfehler (Gerätefehler) vorhanden → Seite 103 ff.
Prozessfehler (Applikationsfehler) vorhanden → Seite 103 ff.
