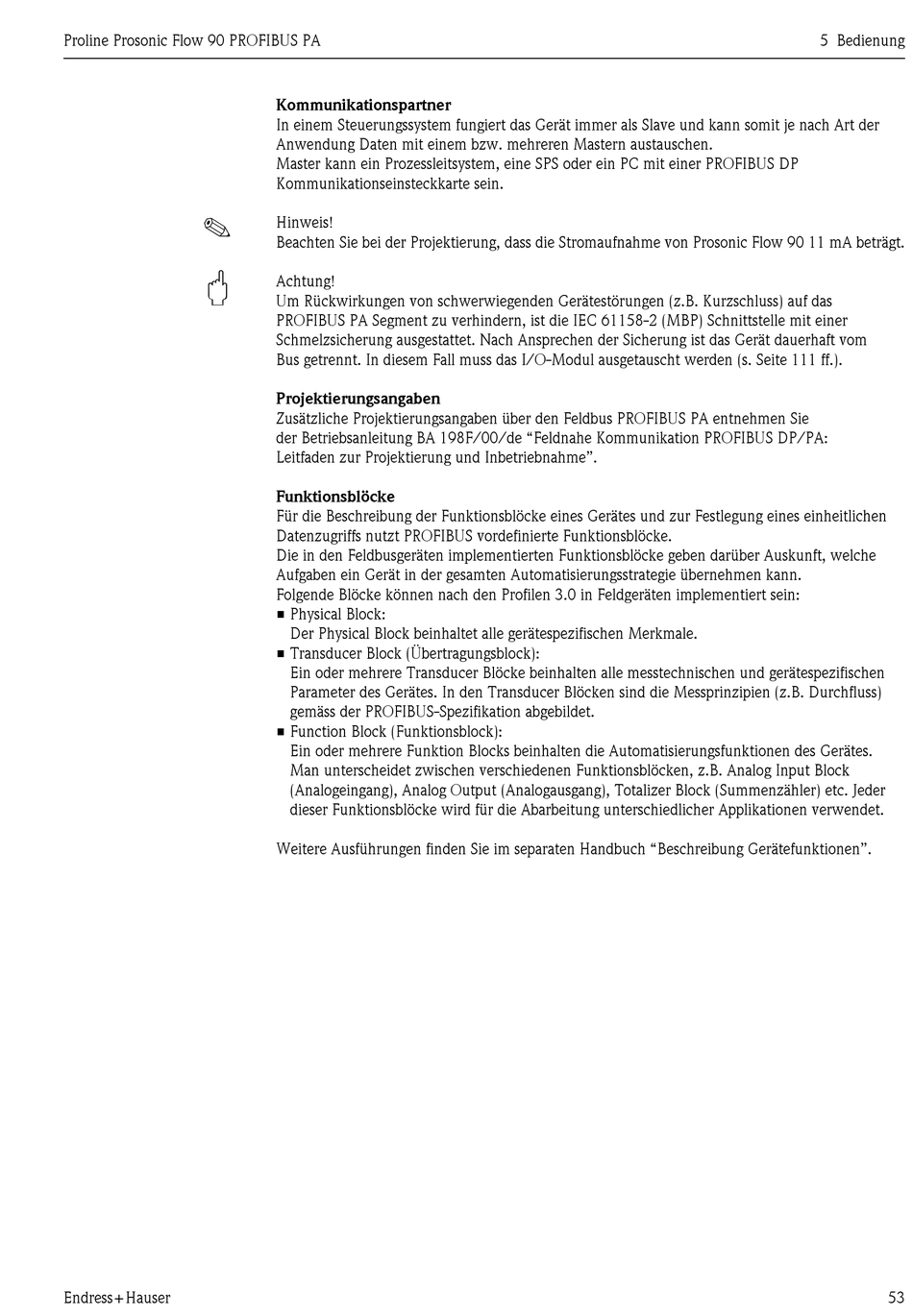

Proline Prosonic Flow 90 PROFIBUS PA
!
"
Endress+Hauser
Kommunikationspartner
In einem Steuerungssystem fungiert das Gerät immer als Slave und kann somit je nach Art der
Anwendung Daten mit einem bzw. mehreren Mastern austauschen.
Master kann ein Prozessleitsystem, eine SPS oder ein PC mit einer PROFIBUS DP
Kommunikationseinsteckkarte sein.
Hinweis!
Beachten Sie bei der Projektierung, dass die Stromaufnahme von Prosonic Flow 90 11 mA beträgt.
Achtung!
Um Rückwirkungen von schwerwiegenden Gerätestörungen (z.B. Kurzschluss) auf das
PROFIBUS PA Segment zu verhindern, ist die IEC 61158-2 (MBP) Schnittstelle mit einer
Schmelzsicherung ausgestattet. Nach Ansprechen der Sicherung ist das Gerät dauerhaft vom
Bus getrennt. In diesem Fall muss das I/O-Modul ausgetauscht werden (s. Seite 111 ff.).
Projektierungsangaben
Zusätzliche Projektierungsangaben über den Feldbus PROFIBUS PA entnehmen Sie
der Betriebsanleitung BA 198F/00/de "Feldnahe Kommunikation PROFIBUS DP/PA:
Leitfaden zur Projektierung und Inbetriebnahme".
Funktionsblöcke
Für die Beschreibung der Funktionsblöcke eines Gerätes und zur Festlegung eines einheitlichen
Datenzugriffs nutzt PROFIBUS vordefinierte Funktionsblöcke.
Die in den Feldbusgeräten implementierten Funktionsblöcke geben darüber Auskunft, welche
Aufgaben ein Gerät in der gesamten Automatisierungsstrategie übernehmen kann.
Folgende Blöcke können nach den Profilen 3.0 in Feldgeräten implementiert sein:
• Physical Block:
Der Physical Block beinhaltet alle gerätespezifischen Merkmale.
• Transducer Block (Übertragungsblock):
Ein oder mehrere Transducer Blöcke beinhalten alle messtechnischen und gerätespezifischen
Parameter des Gerätes. In den Transducer Blöcken sind die Messprinzipien (z.B. Durchfluss)
gemäss der PROFIBUS-Spezifikation abgebildet.
• Function Block (Funktionsblock):
Ein oder mehrere Funktion Blocks beinhalten die Automatisierungsfunktionen des Gerätes.
Man unterscheidet zwischen verschiedenen Funktionsblöcken, z.B. Analog Input Block
(Analogeingang), Analog Output (Analogausgang), Totalizer Block (Summenzähler) etc. Jeder
dieser Funktionsblöcke wird für die Abarbeitung unterschiedlicher Applikationen verwendet.
Weitere Ausführungen finden Sie im separaten Handbuch "Beschreibung Gerätefunktionen".
5 Bedienung
53
