Blockmodell
Die vom Prosonic Flow 90 im zyklischen Datenaustausch übertragenen Analogwerte sind:
• Volumenfluss
• Schallgeschwindigkeit
• Durchflussgeschwindigkeit
• Summenzähler 1 und die dazu gehörenden Steuerungen
• Display value (Anzeigewert)
• Steuerung für herstellerspezifische Funktionen
Hinweis!
Der Summenzähler kann in verschiedenen Kombinationen mit den Summenzähler-Steuerungen
konfiguriert werden.
Es ist möglich, nur den Summenzähler zu konfigurieren oder zusätzlich ein oder zwei Steuerungs-
blöcke zu integrieren, z.B. um den Summenzähler zurückzusetzen oder um die Aufsummierung zu
stoppen.
Eine detailierte Beschreibung der Konfiguration finden Sie auf Seite 87.
Das dargestellte Blockmodell (Abb. 51) zeigt, welche Ein- und Ausgangsdaten Prosonic Flow 90 für
den zyklischen Datenaustausch zur Verfügung stellt.

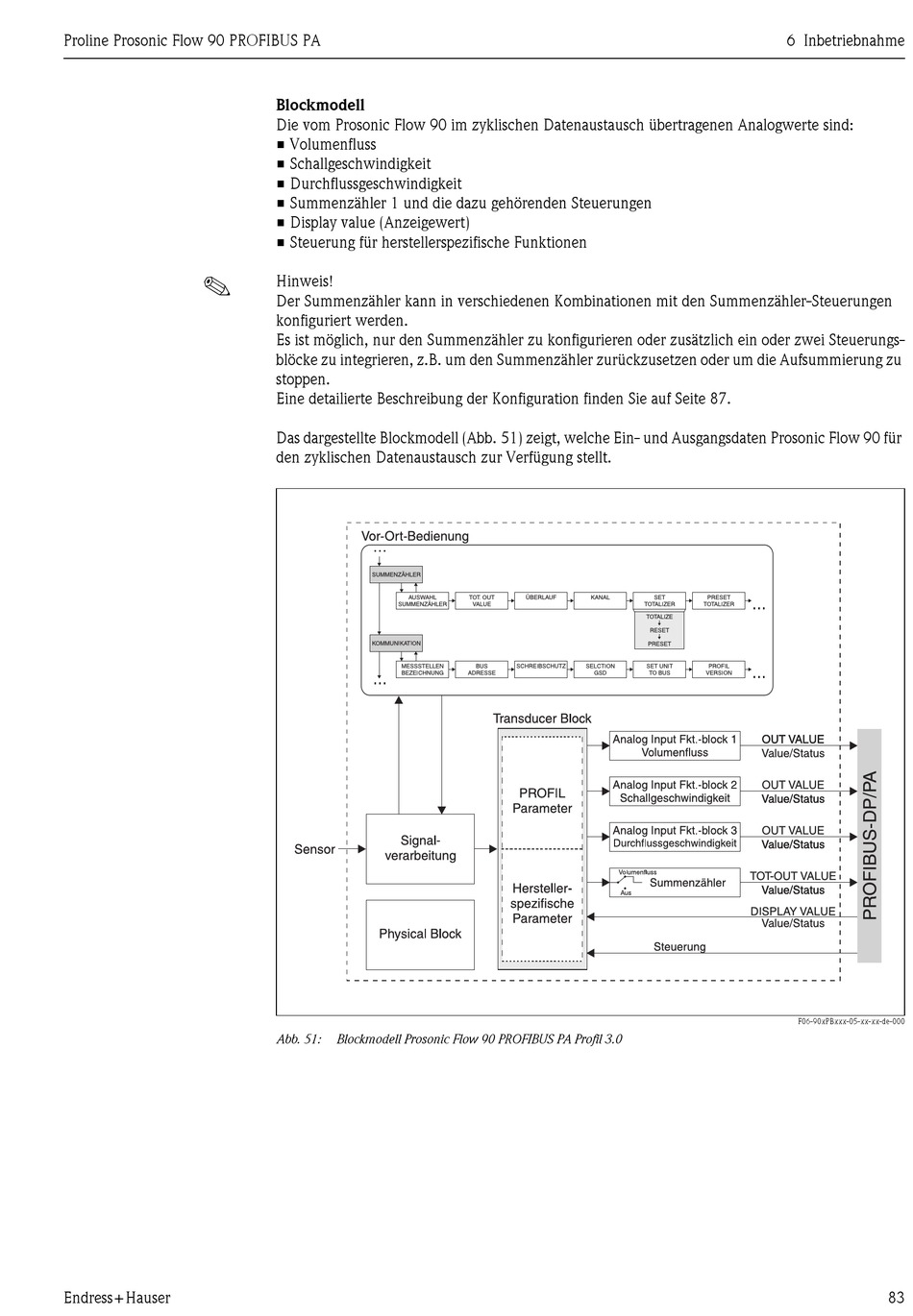

Abb. 51: Blockmodell Prosonic Flow 90 PROFIBUS PA Profil 3.0
