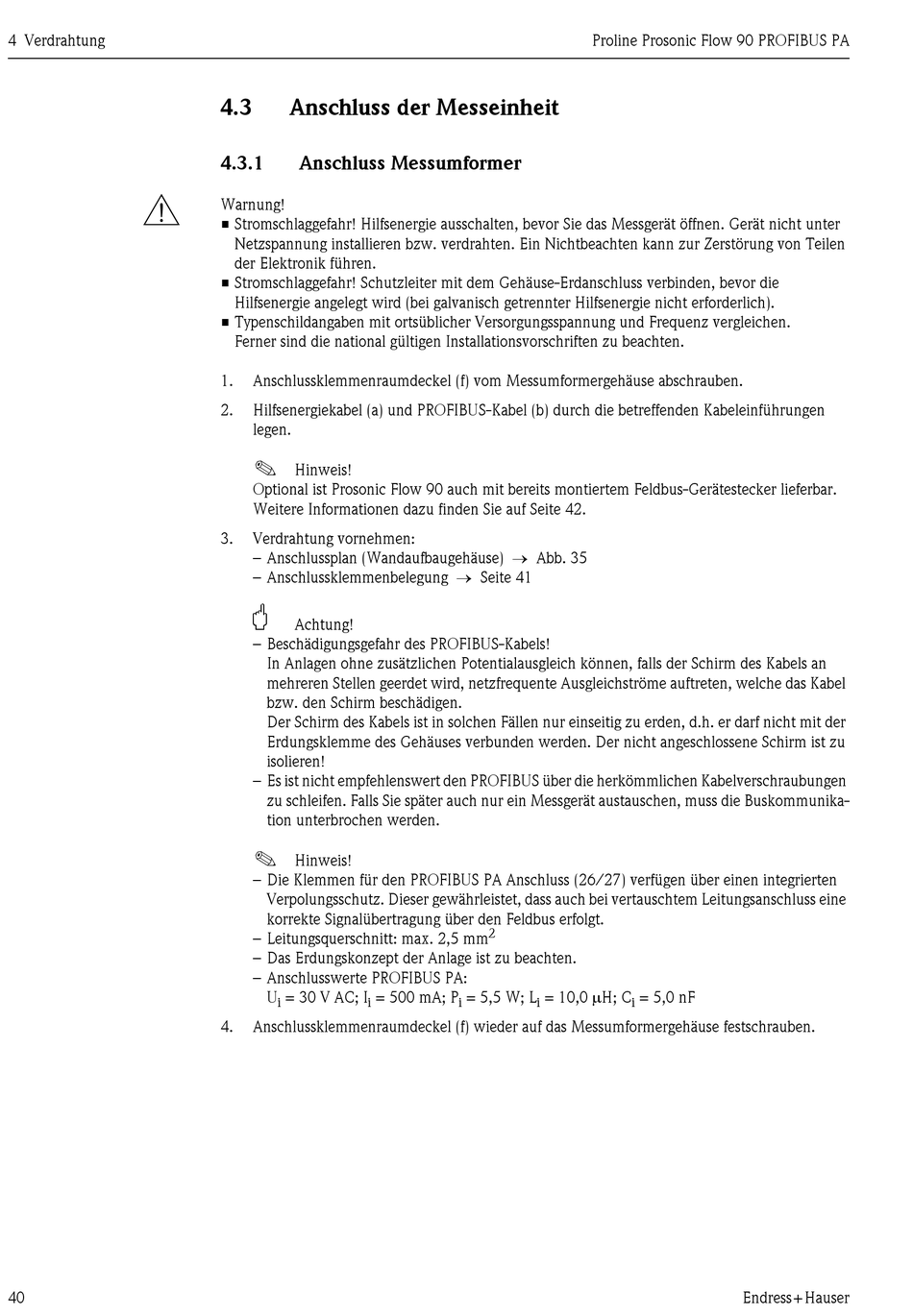

4 Verdrahtung
#
40
4.3

Anschluss der Messeinheit

4.3.1

Anschluss Messumformer

Warnung!
• Stromschlaggefahr! Hilfsenergie ausschalten, bevor Sie das Messgerät öffnen. Gerät nicht unter
Netzspannung installieren bzw. verdrahten. Ein Nichtbeachten kann zur Zerstörung von Teilen
der Elektronik führen.
• Stromschlaggefahr! Schutzleiter mit dem Gehäuse-Erdanschluss verbinden, bevor die
Hilfsenergie angelegt wird (bei galvanisch getrennter Hilfsenergie nicht erforderlich).
• Typenschildangaben mit ortsüblicher Versorgungsspannung und Frequenz vergleichen.
Ferner sind die national gültigen Installationsvorschriften zu beachten.
1. Anschlussklemmenraumdeckel (f) vom Messumformergehäuse abschrauben.
2. Hilfsenergiekabel (a) und PROFIBUS-Kabel (b) durch die betreffenden Kabeleinführungen
legen.
!
Hinweis!
Optional ist Prosonic Flow 90 auch mit bereits montiertem Feldbus-Gerätestecker lieferbar.
Weitere Informationen dazu finden Sie auf Seite 42.
3. Verdrahtung vornehmen:
– Anschlussplan (Wandaufbaugehäuse) → Abb. 35
– Anschlussklemmenbelegung → Seite 41
"
Achtung!
– Beschädigungsgefahr des PROFIBUS-Kabels!
In Anlagen ohne zusätzlichen Potentialausgleich können, falls der Schirm des Kabels an
mehreren Stellen geerdet wird, netzfrequente Ausgleichströme auftreten, welche das Kabel
bzw. den Schirm beschädigen.
Der Schirm des Kabels ist in solchen Fällen nur einseitig zu erden, d.h. er darf nicht mit der
Erdungsklemme des Gehäuses verbunden werden. Der nicht angeschlossene Schirm ist zu
isolieren!
– Es ist nicht empfehlenswert den PROFIBUS über die herkömmlichen Kabelverschraubungen
zu schleifen. Falls Sie später auch nur ein Messgerät austauschen, muss die Buskommunika-
tion unterbrochen werden.
!
Hinweis!
– Die Klemmen für den PROFIBUS PA Anschluss (26/27) verfügen über einen integrierten
Verpolungsschutz. Dieser gewährleistet, dass auch bei vertauschtem Leitungsanschluss eine
korrekte Signalübertragung über den Feldbus erfolgt.
– Leitungsquerschnitt: max. 2,5 mm
– Das Erdungskonzept der Anlage ist zu beachten.
– Anschlusswerte PROFIBUS PA:
U = 30 V AC; I = 500 mA; P
i i
4. Anschlussklemmenraumdeckel (f) wieder auf das Messumformergehäuse festschrauben.
Proline Prosonic Flow 90 PROFIBUS PA
2
= 10,0 µH; C
= 5,5 W; L
i i
= 5,0 nF
i
