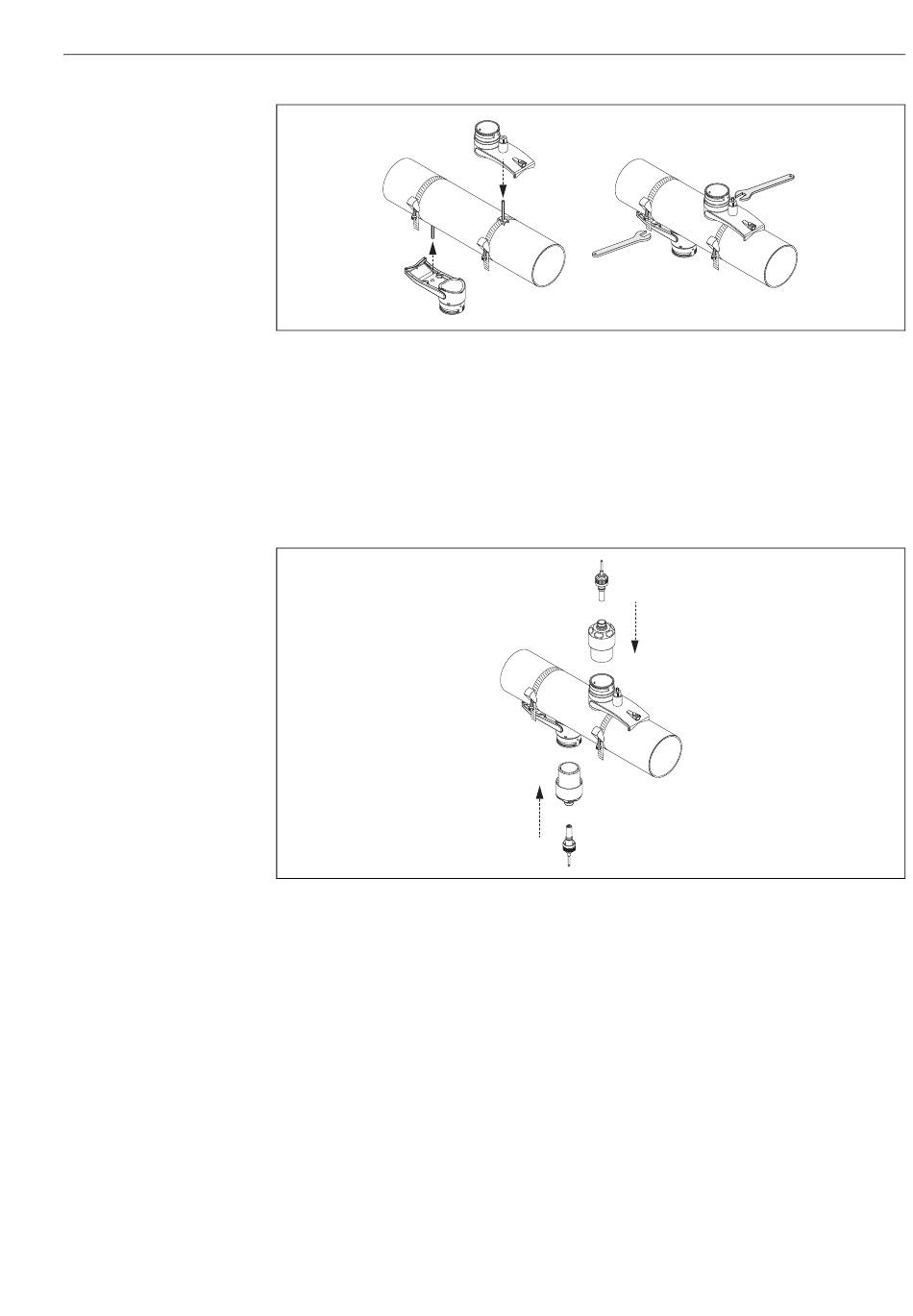

Abb. 16: Montage der Sensorhalterungen
7. Bestreichen Sie die Kontaktfläche der Sensoren mit einer gleichmäßigen, ca. 1 mm dicken
Schicht des Koppelmediums (s. Seite 97).
Führen Sie anschließend die Sensoren sorgfältig in die Sensorhalterung ein. Drücken Sie den
Sensordeckel auf die Sensorhalterung, bis er hörbar einrastet. Achten Sie darauf, dass die auf
Sensorgehäuse und Sensorhalterung angebrachten Pfeilmarkierungen (
ander zeigen. Führen Sie danach die Sensorkabelstecker in die dafür vorgesehenen Öffnungen
und schrauben Sie die Stecker von Hand bis zum Anschlag fest.
Abb. 17: Montage der Sensoren und der Sensorstecker
3 Montage
A0001114
▲ ▼
/ "close") aufein-
A0001115
