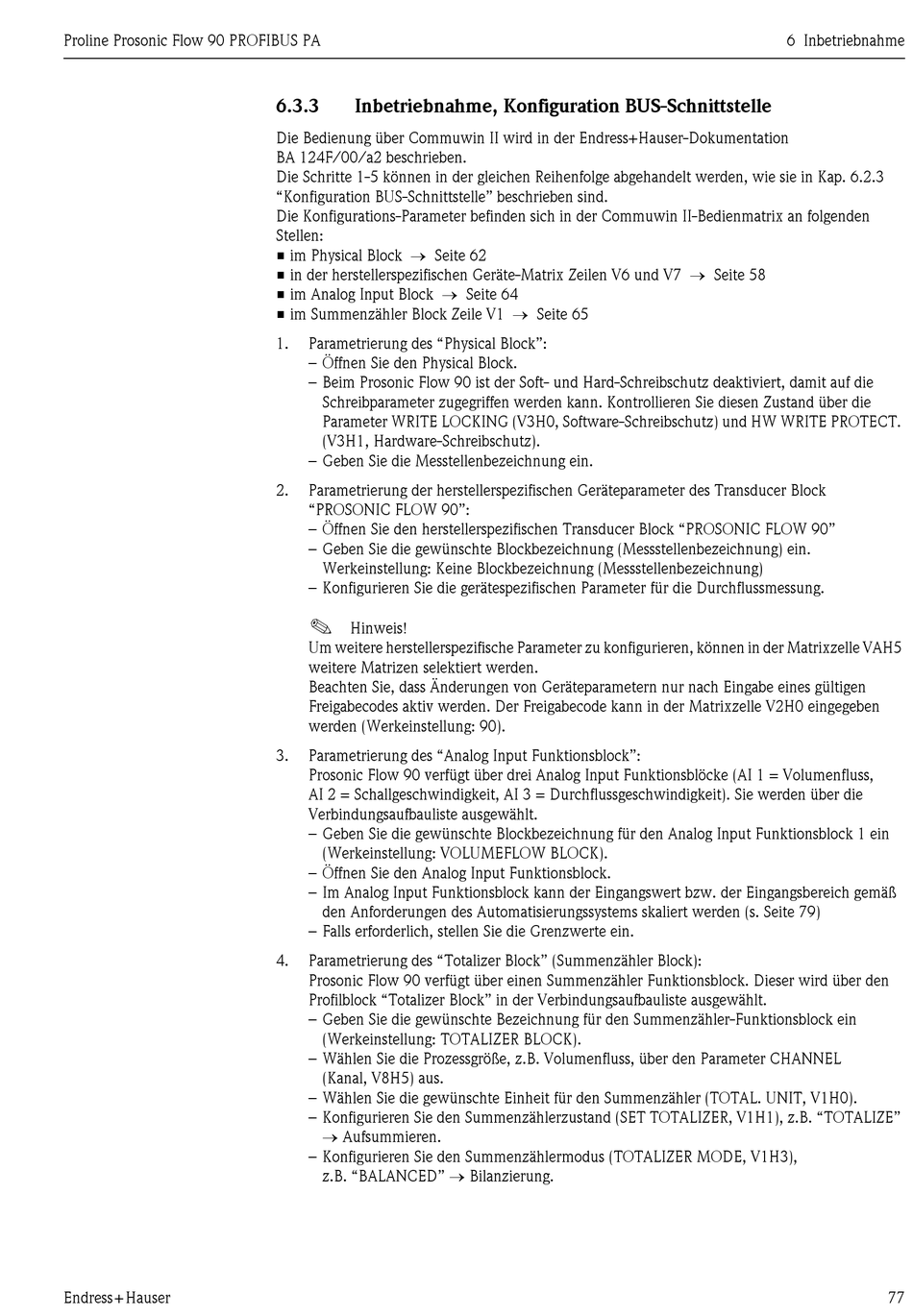

6.3.3 Inbetriebnahme, Konfiguration BUS-Schnittstelle
Die Bedienung über Commuwin II wird in der Endress+Hauser-Dokumentation
BA 124F/00/a2 beschrieben.
Die Schritte 1-5 können in der gleichen Reihenfolge abgehandelt werden, wie sie in Kap. 6.2.3
"Konfiguration BUS-Schnittstelle" beschrieben sind.
Die Konfigurations-Parameter befinden sich in der Commuwin II-Bedienmatrix an folgenden
Stellen:
• im Physical Block → Seite 62
• in der herstellerspezifischen Geräte-Matrix Zeilen V6 und V7 → Seite 58
• im Analog Input Block → Seite 64
• im Summenzähler Block Zeile V1 → Seite 65
1. Parametrierung des "Physical Block":
– Öffnen Sie den Physical Block.
– Beim Prosonic Flow 90 ist der Soft- und Hard-Schreibschutz deaktiviert, damit auf die
Schreibparameter zugegriffen werden kann. Kontrollieren Sie diesen Zustand über die
Parameter WRITE LOCKING (V3H0, Software-Schreibschutz) und HW WRITE PROTECT.
(V3H1, Hardware-Schreibschutz).
– Geben Sie die Messtellenbezeichnung ein.
2. Parametrierung der herstellerspezifischen Geräteparameter des Transducer Block
"PROSONIC FLOW 90":
– Öffnen Sie den herstellerspezifischen Transducer Block "PROSONIC FLOW 90"
– Geben Sie die gewünschte Blockbezeichnung (Messstellenbezeichnung) ein.
Werkeinstellung: Keine Blockbezeichnung (Messstellenbezeichnung)
– Konfigurieren Sie die gerätespezifischen Parameter für die Durchflussmessung.
!
Hinweis!
Um weitere herstellerspezifische Parameter zu konfigurieren, können in der Matrixzelle VAH5
weitere Matrizen selektiert werden.
Beachten Sie, dass Änderungen von Geräteparametern nur nach Eingabe eines gültigen
Freigabecodes aktiv werden. Der Freigabecode kann in der Matrixzelle V2H0 eingegeben
werden (Werkeinstellung: 90).
3. Parametrierung des "Analog Input Funktionsblock":
Prosonic Flow 90 verfügt über drei Analog Input Funktionsblöcke (AI 1 = Volumenfluss,
AI 2 = Schallgeschwindigkeit, AI 3 = Durchflussgeschwindigkeit). Sie werden über die
Verbindungsaufbauliste ausgewählt.
– Geben Sie die gewünschte Blockbezeichnung für den Analog Input Funktionsblock 1 ein
(Werkeinstellung: VOLUMEFLOW BLOCK).
– Öffnen Sie den Analog Input Funktionsblock.
– Im Analog Input Funktionsblock kann der Eingangswert bzw. der Eingangsbereich gemäß
den Anforderungen des Automatisierungssystems skaliert werden (s. Seite 79)
– Falls erforderlich, stellen Sie die Grenzwerte ein.
4. Parametrierung des "Totalizer Block" (Summenzähler Block):
Prosonic Flow 90 verfügt über einen Summenzähler Funktionsblock. Dieser wird über den
Profilblock "Totalizer Block" in der Verbindungsaufbauliste ausgewählt.
– Geben Sie die gewünschte Bezeichnung für den Summenzähler-Funktionsblock ein
(Werkeinstellung: TOTALIZER BLOCK).
– Wählen Sie die Prozessgröße, z.B. Volumenfluss, über den Parameter CHANNEL
(Kanal, V8H5) aus.
– Wählen Sie die gewünschte Einheit für den Summenzähler (TOTAL. UNIT, V1H0).
– Konfigurieren Sie den Summenzählerzustand (SET TOTALIZER, V1H1), z.B. "TOTALIZE"
→ Aufsummieren.
– Konfigurieren Sie den Summenzählermodus (TOTALIZER MODE, V1H3),
z.B. "BALANCED" → Bilanzierung.
