Proline Prosonic Flow 90 PROFIBUS PA
Endress+Hauser
5. Klappen Sie die Spannbandverschlussschrauben (h) ein und ziehen Sie sie mit einem
Schraubendreher unverrückbar fest. Falls gewünscht kürzen Sie das Spannband anschließend
auf die gewünschte Länge.
"
Achtung!
– Verletzungsgefahr! Vermeiden Sie beim Kürzen des Spannbandes scharfe Kanten.
– Insbesondere bei Kunststoffrohren besteht die Gefahr, dass das Rohr bei zu starkem
Festziehen Schaden nehmen kann.
Drehen Sie die Sensor-Einstellschrauben (i) so lange im Uhrzeigersinn, bis Sie einen leichten
Widerstand verspüren. Der Sensor ist zu diesem Zeitpunkt optimal positioniert.

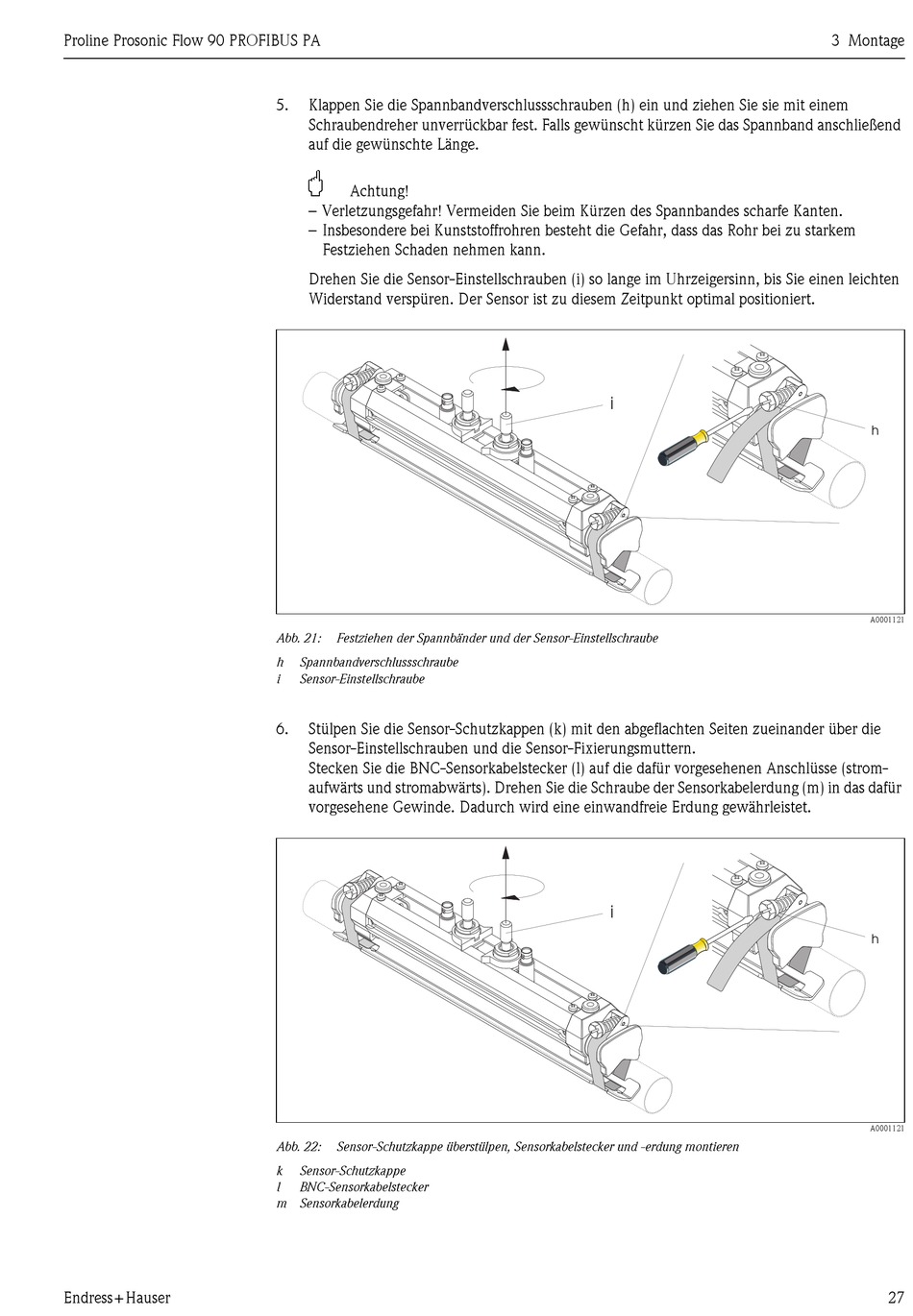

Abb. 21: Festziehen der Spannbänder und der Sensor-Einstellschraube
h Spannbandverschlussschraube
i Sensor-Einstellschraube
6. Stülpen Sie die Sensor-Schutzkappen (k) mit den abgeflachten Seiten zueinander über die
Sensor-Einstellschrauben und die Sensor-Fixierungsmuttern.
Stecken Sie die BNC-Sensorkabelstecker (l) auf die dafür vorgesehenen Anschlüsse (strom-
aufwärts und stromabwärts). Drehen Sie die Schraube der Sensorkabelerdung (m) in das dafür
vorgesehene Gewinde. Dadurch wird eine einwandfreie Erdung gewährleistet.
Abb. 22: Sensor-Schutzkappe überstülpen, Sensorkabelstecker und -erdung montieren
k Sensor-Schutzkappe
l BNC-Sensorkabelstecker
m Sensorkabelerdung
i
i
3 Montage
h
A0001121
h
A0001121
27
