Proline Prosonic Flow 90 PROFIBUS PA
#
Endress+Hauser
5.8.2 Einstellen der Geräteadresse
Beachten Sie folgende Punkte:
• Die Adresse muss bei einem PROFIBUS PA Gerät immer eingestellt werden.
Gültige Geräteadressen liegen im Bereich 0...125. In einem PROFIBUS PA Netz
kann jede Adresse nur einmal vergeben werden. Bei nicht korrekt eingestellter Adresse wird das
Messgerät vom Master nicht erkannt.
Die Adresse 126 ist für die Erstinbetriebnahme und für Servicezwecke verwendbar.
• Alle Geräte werden ab Werk mit der Adresse 126 und Software-Adressierung ausgeliefert.
Adressierung über Vor-Ort-Bedienung → Seite 70
Adressierung über Miniaturschalter
Warnung!
Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vergewissern Sie
sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronikraumabdeckung entfernen.
1. Schrauben lösen und Gehäusedeckel (a) aufklappen.
2. Schrauben des Elektronikmoduls (b) lösen. Elektronikmodul zuerst nach oben schieben und
danach soweit als möglich aus dem Wandaufbaugehäuse herausziehen.
3. Flachbandkabelstecker (c) des Anzeigemoduls abziehen.
4. Schrauben der Elektronikraumabdeckung (d) lösen und Abdeckung entfernen.
5. Ausbau der I/O-Platine (e):
Dünnen Stift in die dafür vorgesehene Öffnung stecken und Platine aus der Halterung ziehen.
6. Mit einem spitzen Gegenstand die Position der Miniaturschalter auf der I/O-Platine einstellen.
7. Der Zusammenbau erfolgt in der umgekehrten Reihenfolge.
a
b
e

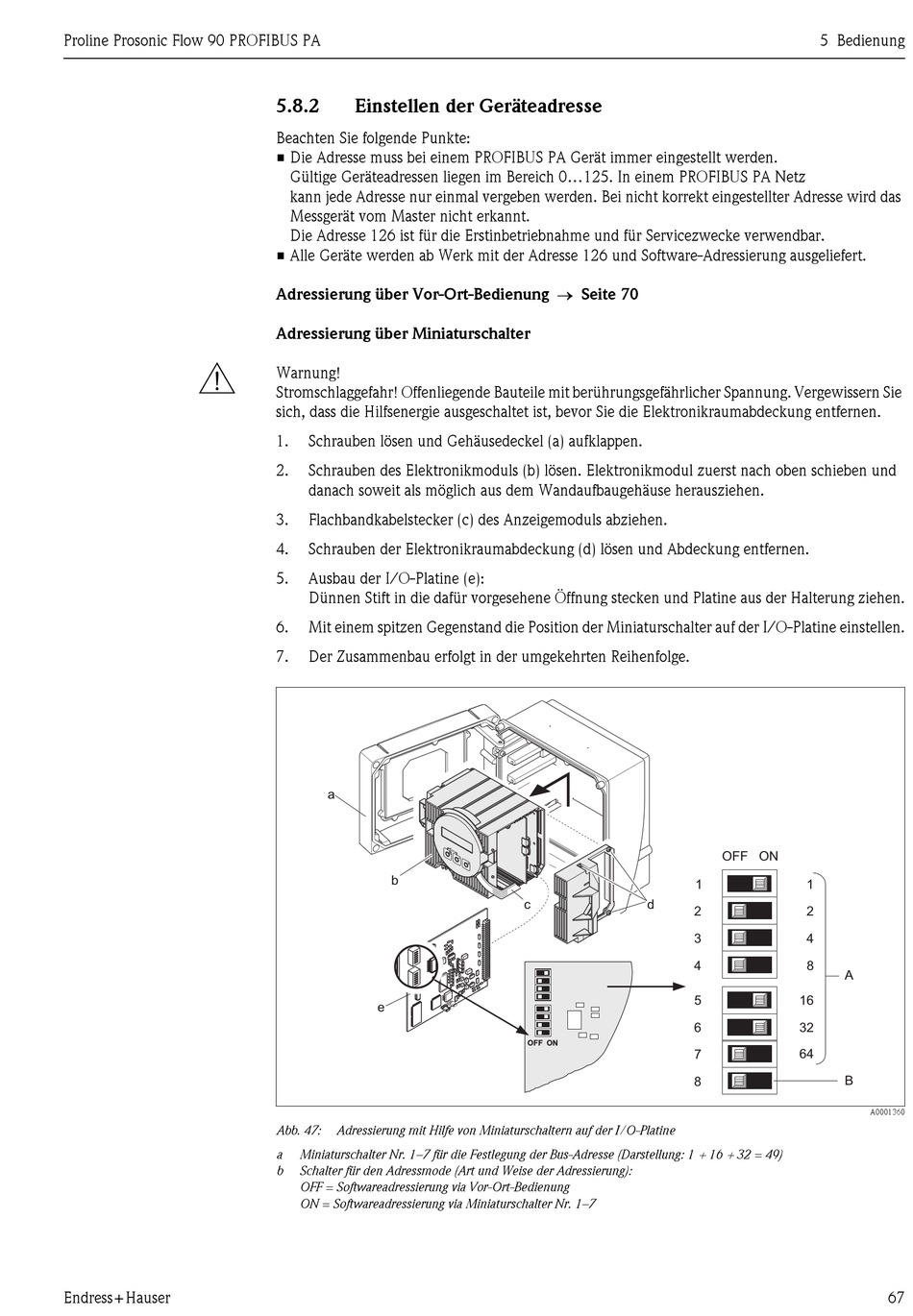

Abb. 47: Adressierung mit Hilfe von Miniaturschaltern auf der I/O-Platine
a Miniaturschalter Nr. 1–7 für die Festlegung der Bus-Adresse (Darstellung: 1
b Schalter für den Adressmode (Art und Weise der Adressierung):
OFF = Softwareadressierung via Vor-Ort-Bedienung
ON = Softwareadressierung via Miniaturschalter Nr. 1–7
1
c d
2
3
4
5
6
OFF ON
7
8
5 Bedienung
OFF ON
1
2
4
8
A
16
32
64
B
+ 16 + 32 = 49)
A0001360
