6 Inbetriebnahme
!
82
6.4.1

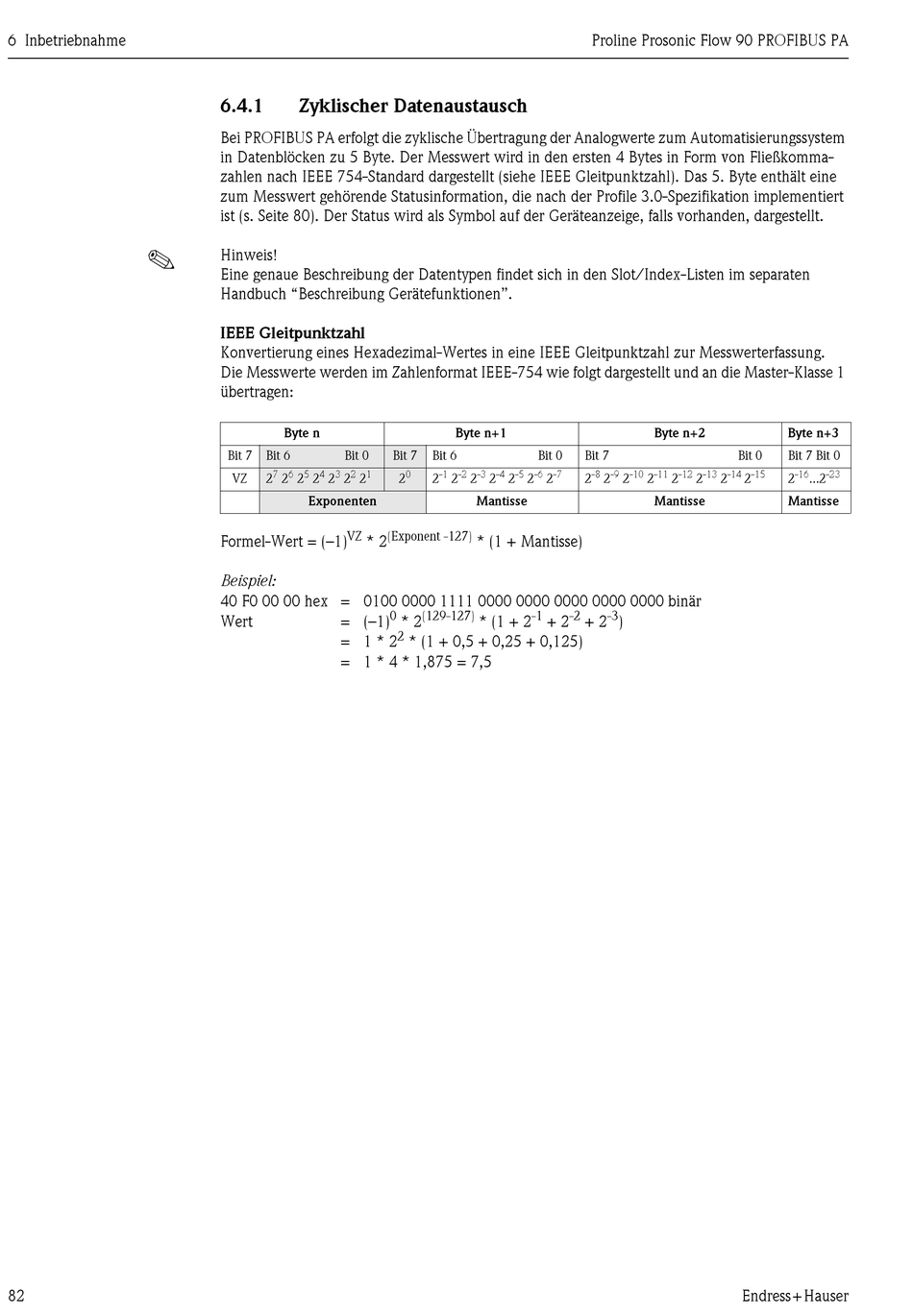

Zyklischer Datenaustausch
Bei PROFIBUS PA erfolgt die zyklische Übertragung der Analogwerte zum Automatisierungssystem
in Datenblöcken zu 5 Byte. Der Messwert wird in den ersten 4 Bytes in Form von Fließkomma-
zahlen nach IEEE 754-Standard dargestellt (siehe IEEE Gleitpunktzahl). Das 5. Byte enthält eine
zum Messwert gehörende Statusinformation, die nach der Profile 3.0-Spezifikation implementiert
ist (s. Seite 80). Der Status wird als Symbol auf der Geräteanzeige, falls vorhanden, dargestellt.
Hinweis!
Eine genaue Beschreibung der Datentypen findet sich in den Slot/Index-Listen im separaten
Handbuch "Beschreibung Gerätefunktionen".
IEEE Gleitpunktzahl
Konvertierung eines Hexadezimal-Wertes in eine IEEE Gleitpunktzahl zur Messwerterfassung.
Die Messwerte werden im Zahlenformat IEEE-754 wie folgt dargestellt und an die Master-Klasse 1
übertragen:
Byte n
Bit 7
Bit 6
Bit 0
7
6
5
4
3
2
1
VZ
2
2
2
2
2
2
2
Exponenten
VZ
(Exponent -127)
Formel-Wert = (–1)
* 2
Beispiel:
40 F0 00 00 hex = 0100 0000 1111 0000 0000 0000 0000 0000 binär
0
Wert
= (–1)
= 1 * 2
= 1 * 4 * 1,875 = 7,5
Byte n+1
Bit 7
Bit 6
Bit 0
0
-1
-2
-3
-4
-5
-6
-7
2
2
2
2
2
2
2
2
Mantisse
* (1 + Mantisse)
(129-127)
-1
* 2
* (1 + 2
+ 2
2
* (1 + 0,5 + 0,25 + 0,125)
Proline Prosonic Flow 90 PROFIBUS PA
Byte n+2
Bit 7
Bit 0
-8
-9
-10
-11
-12
-13
-14
2
2
2
2
2
2
2
Mantisse
-2
-3
+ 2
)
Byte n+3
Bit 7 Bit 0
-15
-16
-23
2
2
...2
Mantisse
Endress+Hauser
