Proline Prosonic Flow 90 PROFIBUS PA
Konfigurationsdaten
Byte Länge Byte Länge
(Eingabe) (Ausgabe)
0..4 –
5...9 –
10...14 0...1
Endress+Hauser

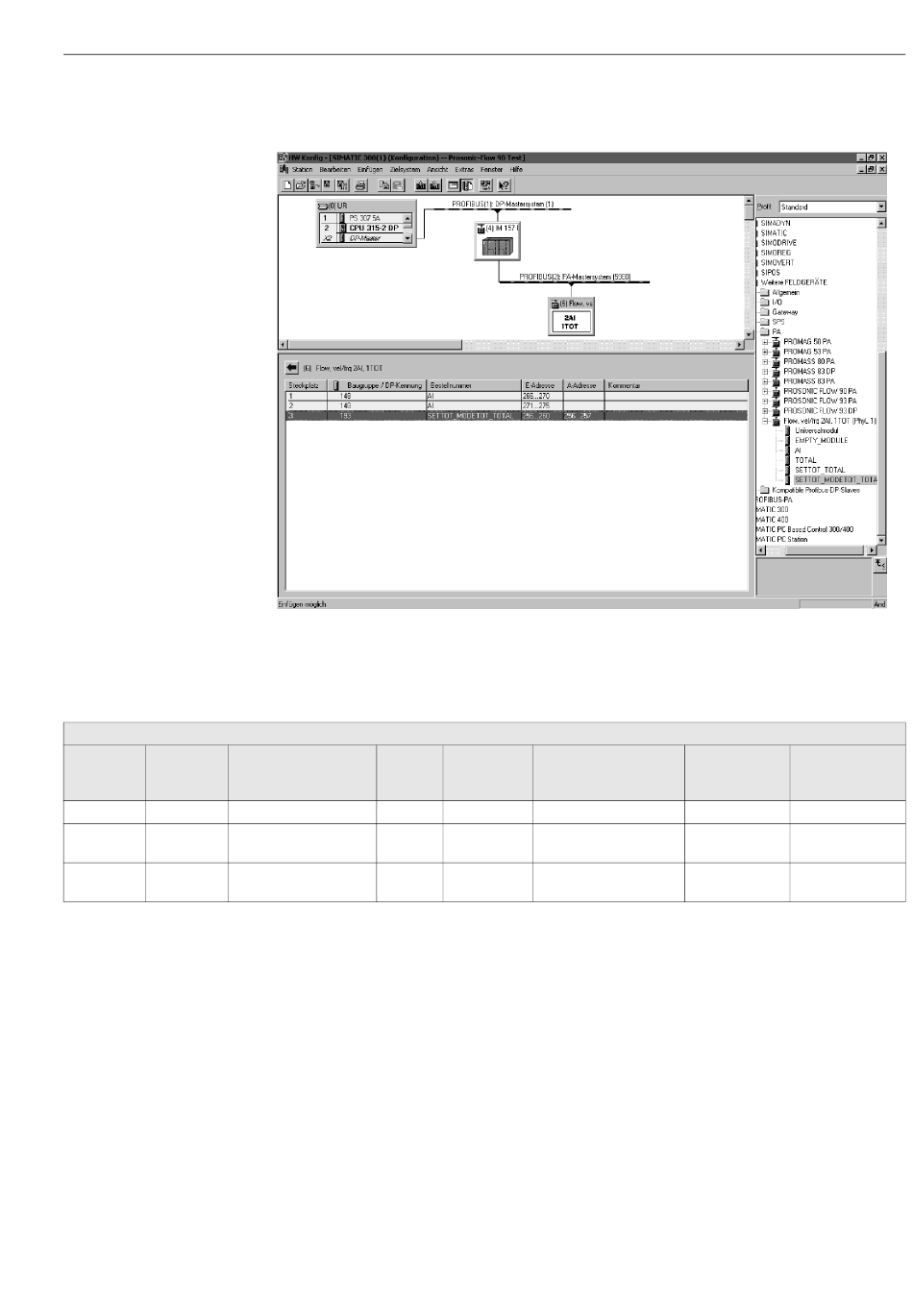

Beispiel 4:
Vollkonfiguration mittels Profil GSD-Datei PA139741.gsd (IEC 61158-2 (MBP))
Steckplatz 0: AI-Volumenfluss
Steckplatz 1: AI-Schallgeschwindigkeit
Steckplatz 2: Summenzähler + Steuerung (SETTOT_MODETOT_TOTAL)
Mit dieser Konfiguration werden Volumenfluss, Schallgeschwindigkeit sowie Summenzähler +
Steuerung übertragen.
Datenblöcke Status
Volumenfluss + Status aktiv
Schallgeschwindigkeit aktiv
+ Status
Summenzähler + Status aktiv
+ Steuerung
Zugriffsart GSD
Blockbezeichnung
lesend AI
lesend AI
lesend SETTOT_MODETOT_
+ schreibend TOTAL
6 Inbetriebnahme
F06-90PBxxxx-20-xx-xx-xx-003
GSD GSD
Erweiterte Standard
Blockkennung Blockkennung
– 0x94
– 0x94
– 0xC1, 0x81,
0x84, 0x85
