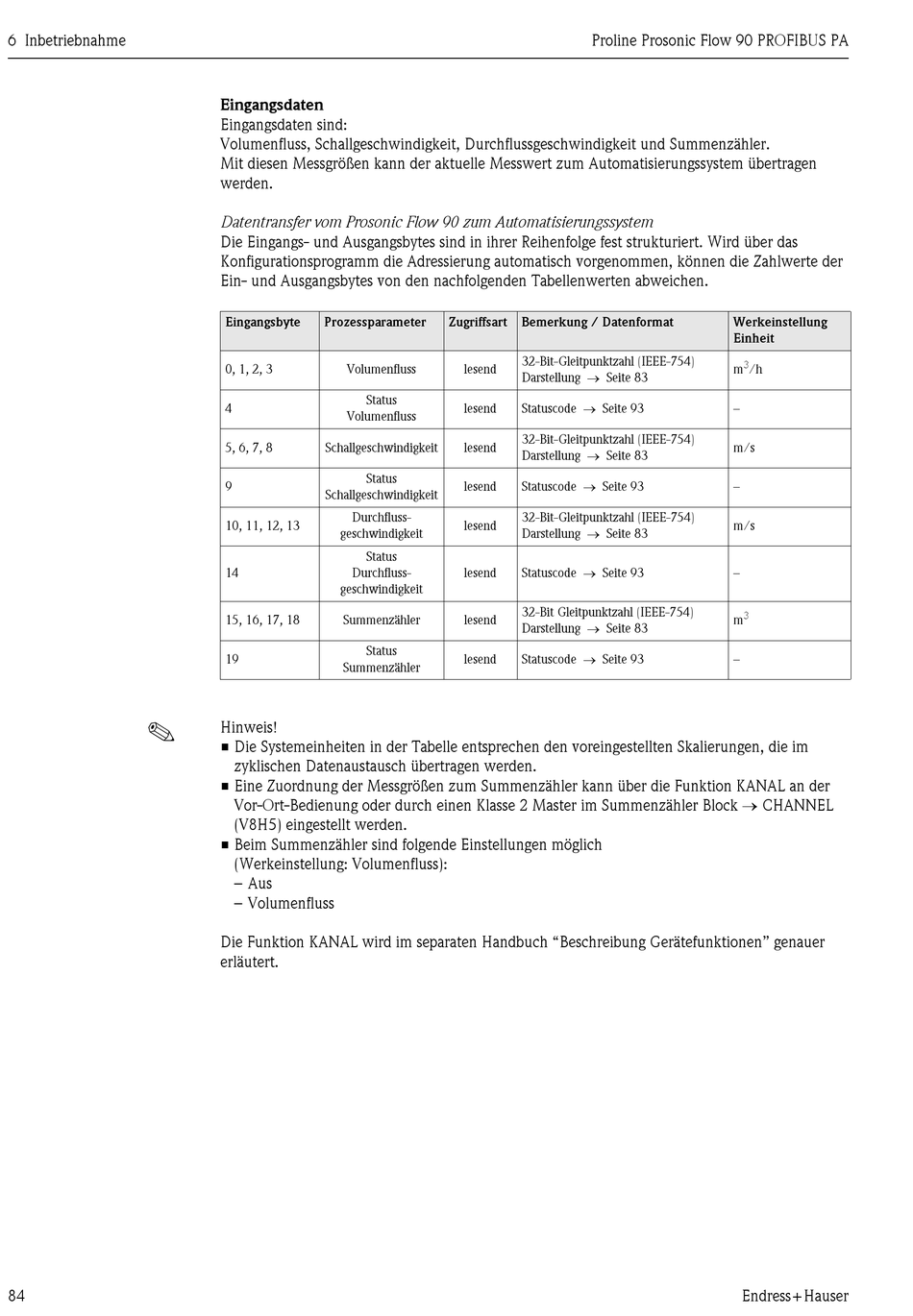

6 Inbetriebnahme
!
84
Eingangsdaten
Eingangsdaten sind:
Volumenfluss, Schallgeschwindigkeit, Durchflussgeschwindigkeit und Summenzähler.
Mit diesen Messgrößen kann der aktuelle Messwert zum Automatisierungssystem übertragen
werden.
Datentransfer vom Prosonic Flow 90 zum Automatisierungssystem
Die Eingangs- und Ausgangsbytes sind in ihrer Reihenfolge fest strukturiert. Wird über das
Konfigurationsprogramm die Adressierung automatisch vorgenommen, können die Zahlwerte der
Ein- und Ausgangsbytes von den nachfolgenden Tabellenwerten abweichen.
Eingangsbyte Prozessparameter
0, 1, 2, 3 Volumenfluss
Status
4
Volumenfluss
5, 6, 7, 8 Schallgeschwindigkeit
Status
9
Schallgeschwindigkeit
Durchfluss-
10, 11, 12, 13
geschwindigkeit
Status
14 Durchfluss-
geschwindigkeit
15, 16, 17, 18 Summenzähler
Status
19
Summenzähler
Hinweis!
• Die Systemeinheiten in der Tabelle entsprechen den voreingestellten Skalierungen, die im
zyklischen Datenaustausch übertragen werden.
• Eine Zuordnung der Messgrößen zum Summenzähler kann über die Funktion KANAL an der
Vor-Ort-Bedienung oder durch einen Klasse 2 Master im Summenzähler Block → CHANNEL
(V8H5) eingestellt werden.
• Beim Summenzähler sind folgende Einstellungen möglich
(Werkeinstellung: Volumenfluss):
– Aus
– Volumenfluss
Die Funktion KANAL wird im separaten Handbuch "Beschreibung Gerätefunktionen" genauer
erläutert.
Proline Prosonic Flow 90 PROFIBUS PA
Zugriffsart Bemerkung / Datenformat
32-Bit-Gleitpunktzahl (IEEE-754)
lesend
Darstellung → Seite 83
Statuscode → Seite 93
lesend
32-Bit-Gleitpunktzahl (IEEE-754)
lesend
Darstellung → Seite 83
Statuscode → Seite 93
lesend
32-Bit-Gleitpunktzahl (IEEE-754)
lesend
Darstellung → Seite 83
Statuscode → Seite 93
lesend
32-Bit Gleitpunktzahl (IEEE-754)
lesend
Darstellung → Seite 83
Statuscode → Seite 93
lesend
Werkeinstellung
Einheit
3
m /h
–
m/s
–
m/s
–
3
m
–
