Abmessungen W-Sensoren (Einbauausführung)
A

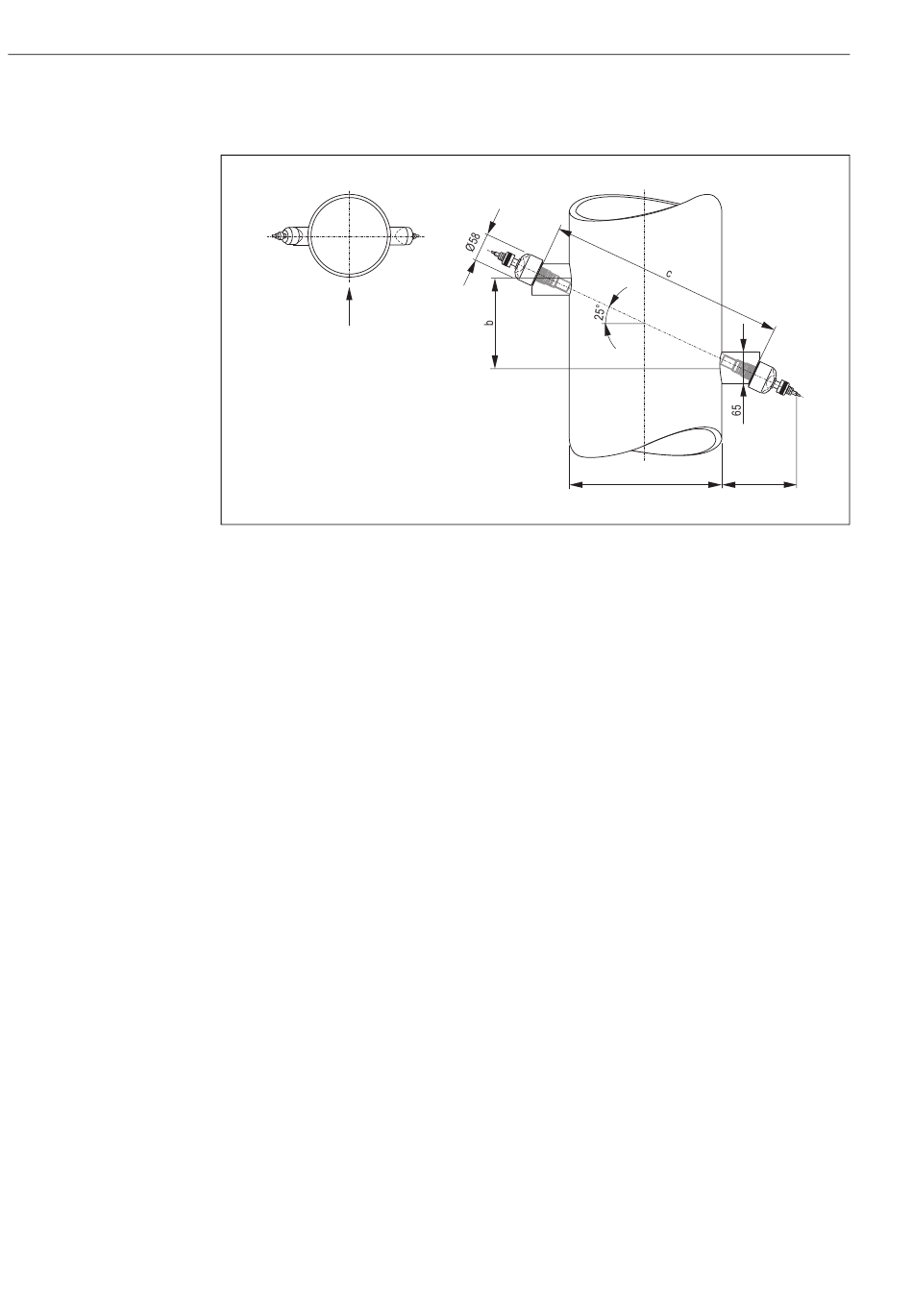

Abb. 64:
Abmessungen W-Sensor (Einbauausführung)
A = Ansicht A
a = Rohraußendurchmesser (wird von der Anwendung bestimmt)
b = Sensordistanz mit Hilfe des Quick Setup oder über ein Konfigurationsprogramm ermittelbar
c = Spurlänge mit Hilfe des Quick Setup oder über ein Konfigurationsprogramm ermittelbar
Proline Prosonic Flow 90 PROFIBUS PA
A
a
~ 150
A0001153
