Proline Prosonic Flow 90 PROFIBUS PA
Endress+Hauser
a b

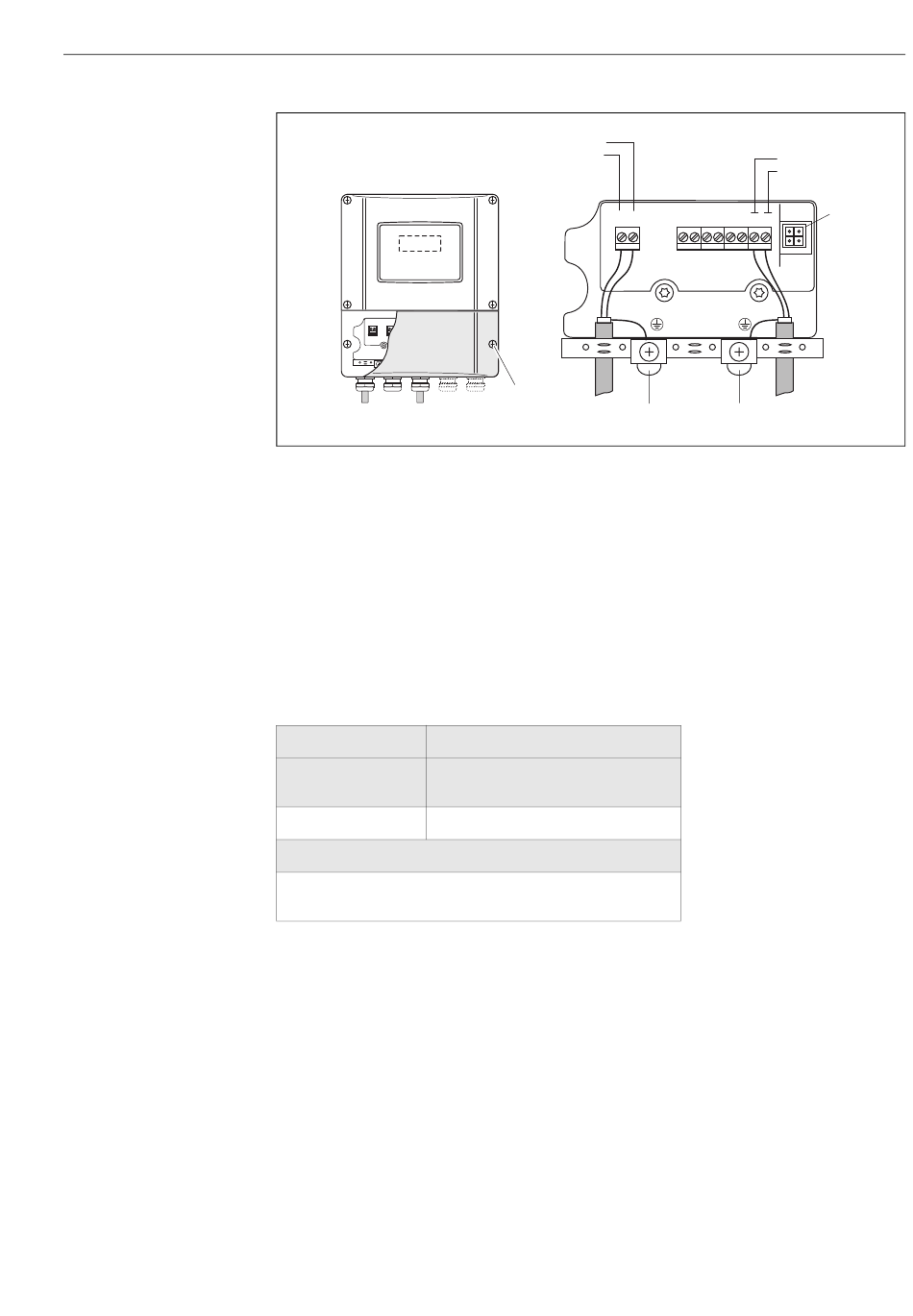

Abb. 35: Anschließen des Messumformers (Wandaufbaugehäuse). Leitungsquerschnitt: max. 2,5 mm
a Kabel für Hilfsenergie: 85...260 V AC, 20...55 V AC, 16...62 V DC
Klemme Nr. 1: L1 für AC, L +
Klemme Nr. 2: N für AC, L− für DC
b PROFIBUS PA Leitung:
Klemmen Nr. 26: PA+
Klemmen Nr. 27: PA-
c Erdungsklemme für Schutzleiter
d Erdungsklemme für Signalkabelschirm
e Servicestecker für den Anschluss des Serviceinterface FXA 193 (Fieldcheck, ToF Tool - Fieldtool Package)
f Anschlussklemmenraumdeckel
4.3.2

Anschlussklemmenbelegung

Bestellvariante Klemmen-Nr. (Aus-/Eingänge)
26: PA+
27: PA–
90***-***********H PROFIBUS PA (nicht-Ex)
Anschlusswerte PROFIBUS PA
PROFIBUS PA:
U = 30 V AC, I = 500 mA, P = 5,5 W, L
i i i
N (L–)
L1 (L+)
1 2
f
a
für DC
= 10,0 µH, C
= 5,0 nF
i i
4 Verdrahtung
PA (+)
PA (–)
24 25 26 27
20 21 22 23
c d b
2
e
A0001316
41
