PROline Prosonic Flow 93
Endress+Hauser
9.8 Ein-/Ausbau der Durchflussmesssensoren W
"Einbau"
Der aktive Teil des Durchflussmesssensors W "Einbau" kann ohne Prozessunterbruch
ausgetauscht werden.
1. Sensorstecker (1) vom Sensordeckel (3) ziehen.
2. Kleinen Sprengring (2) entfernen. Er sitzt auf dem oberen Rand des Sensorhalses
und hält den Sensordeckel fest.
3. Sensordeckel (3) und Feder (4) abheben.
4. Großen Sprengring (5) entfernen. Er hält den Sensorhals (6) fest.
5. Der Sensorhals kann nun herausgezogen werden. Beachten Sie, dass bei diesem
Vorgang mit einem gewissen Widerstand gerechnet werden muss.
6. Sensorelement (7) aus der Sensorhalterung (8) herausziehen und gegen ein neues
austauschen.
7. Zusammenbau in umgekehrter Reihenfolge.
1 2

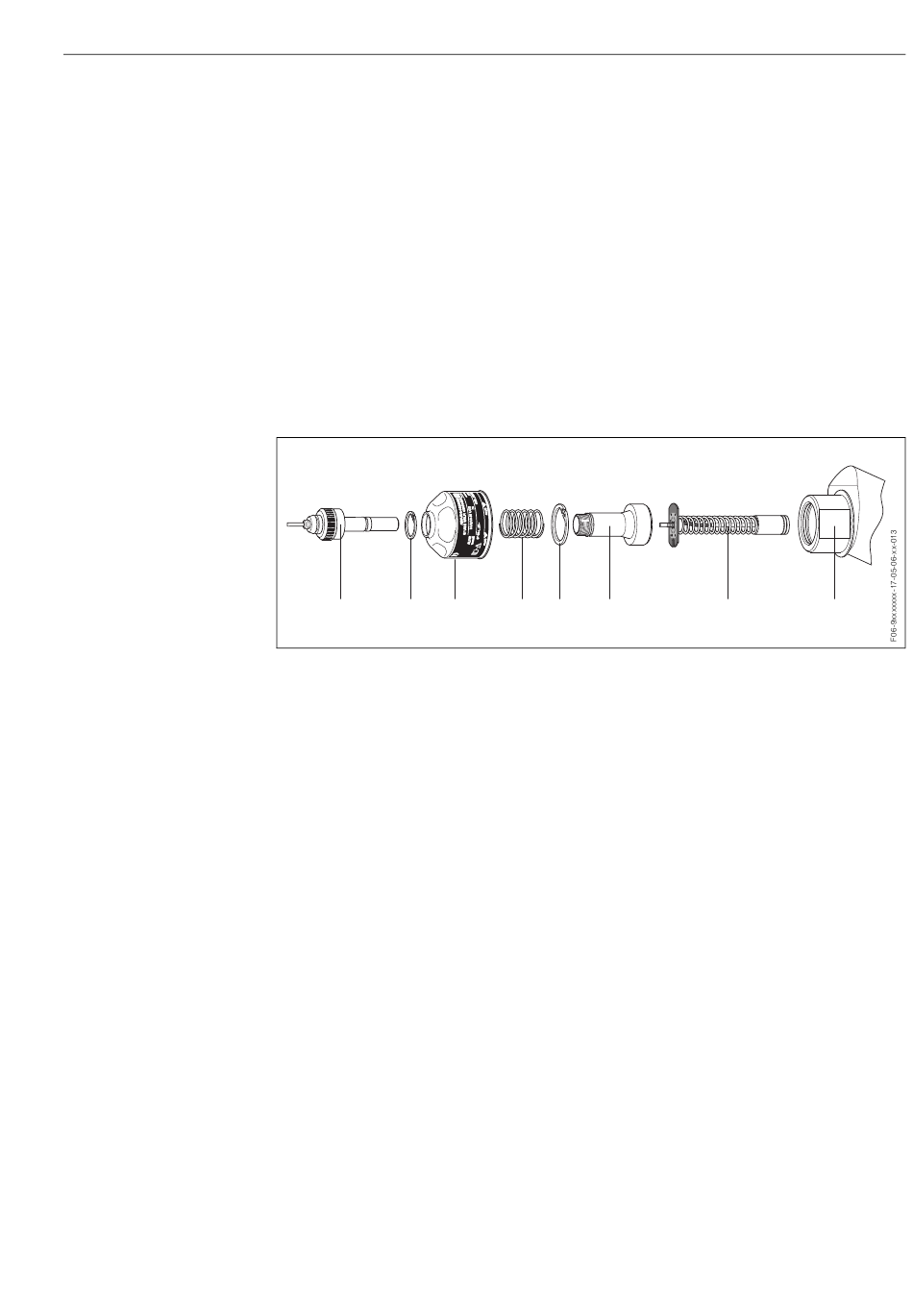

Abb. 70: Durchflussmesssensor W "Einbau": Ein-/Ausbau
1 Sensorstecker
2 Sprengring klein
3 Sensordeckel
4 Feder
5 Sprengring groß
6 Sensorhals
7 Sensorelement
8 Sensorhalterung
3 4 5 6
9 Störungsbehebung
7 8
