Einbaulage

Vertikale Einbaulage

Empfohlene Einbaulage mit Strömungsrichtung nach oben (Ansicht 1). Mitgeführte Feststoffe
sinken nach unten. Gase steigen bei stehendem Messstoff aus dem Messsensorbereich. Die Rohr-
leitung kann zudem vollständig entleert und vor Ablagerungen geschützt werden.

Horizontale Einbaulage

Im empfohlenen Einbaubereich bei horizontaler Einbaulage (Ansicht 2) können Gas- und
Luftansammlungen an der Rohrdecke sowie störende Ablagerungen am Rohrboden die Messung
weniger beeinflussen.
A

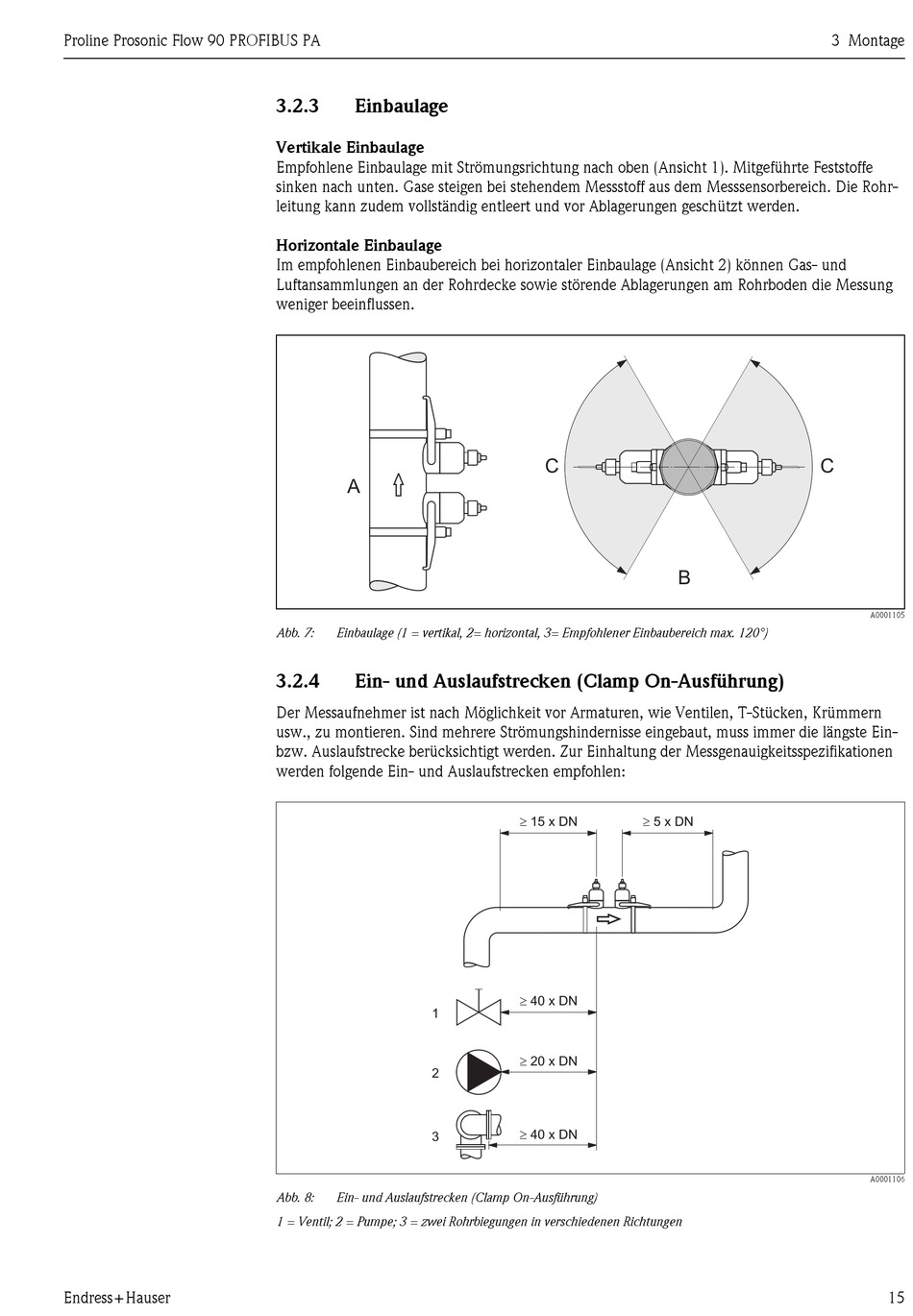

Abb. 7: Einbaulage (1 = vertikal, 2= horizontal, 3= Empfohlener Einbaubereich max. 120°)
3.2.4 Ein- und Auslaufstrecken (Clamp On-Ausführung)
Der Messaufnehmer ist nach Möglichkeit vor Armaturen, wie Ventilen, T-Stücken, Krümmern
usw., zu montieren. Sind mehrere Strömungshindernisse eingebaut, muss immer die längste Ein-
bzw. Auslaufstrecke berücksichtigt werden. Zur Einhaltung der Messgenauigkeitsspezifikationen
werden folgende Ein- und Auslaufstrecken empfohlen:
1
2
3
Abb. 8: Ein- und Auslaufstrecken (Clamp On-Ausführung)
1 = Ventil; 2 = Pumpe; 3 = zwei Rohrbiegungen in verschiedenen Richtungen
C
B
³ 15 x DN ³ 5 x DN
³ 40 x DN
³ 20 x DN
³ 40 x DN
