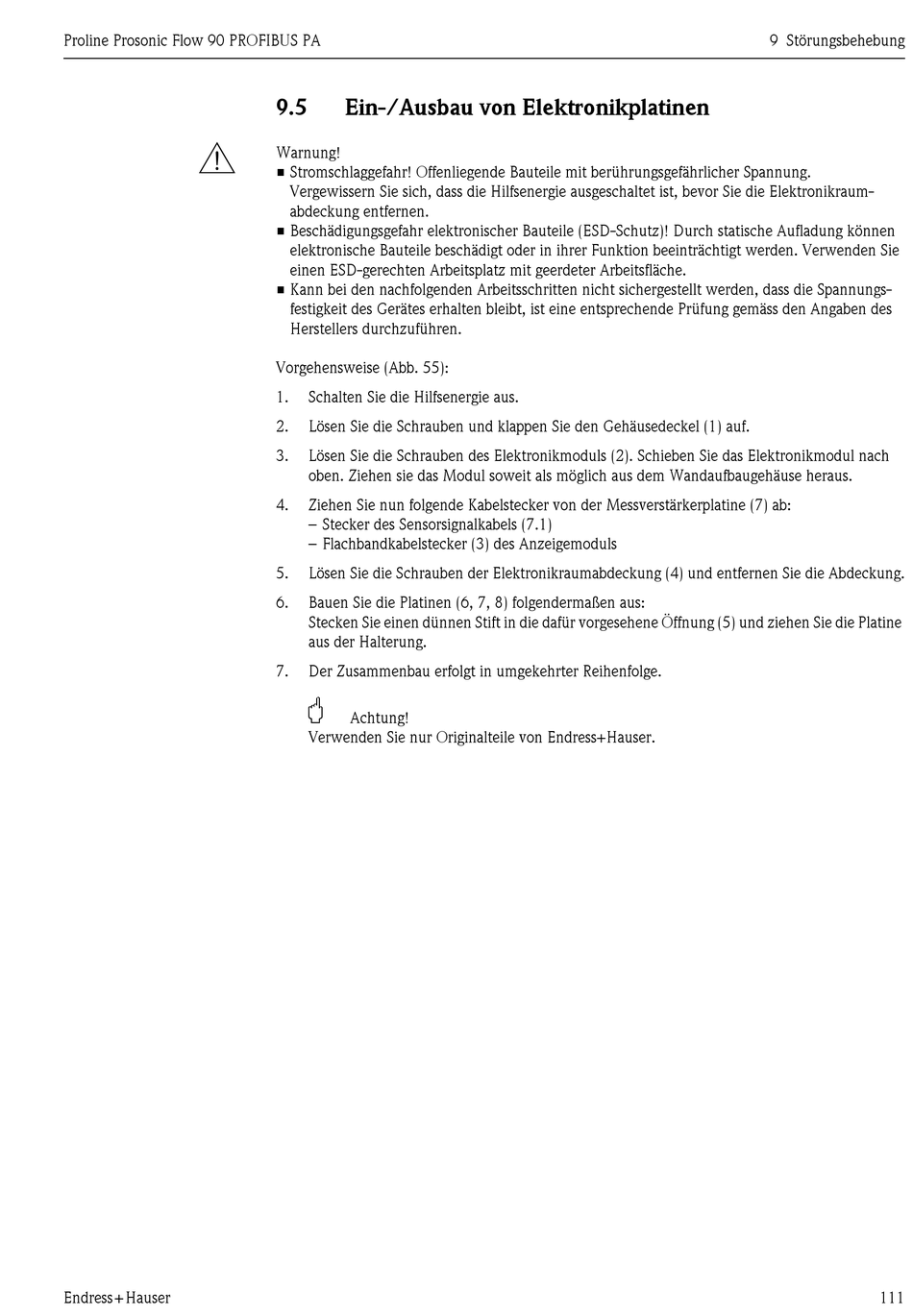

Ein-/Ausbau von Elektronikplatinen

Warnung!
• Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung.
Vergewissern Sie sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronikraum-
abdeckung entfernen.
• Beschädigungsgefahr elektronischer Bauteile (ESD-Schutz)! Durch statische Aufladung können
elektronische Bauteile beschädigt oder in ihrer Funktion beeinträchtigt werden. Verwenden Sie
einen ESD-gerechten Arbeitsplatz mit geerdeter Arbeitsfläche.
• Kann bei den nachfolgenden Arbeitsschritten nicht sichergestellt werden, dass die Spannungs-
festigkeit des Gerätes erhalten bleibt, ist eine entsprechende Prüfung gemäss den Angaben des
Herstellers durchzuführen.
Vorgehensweise (Abb. 55):
1. Schalten Sie die Hilfsenergie aus.
2. Lösen Sie die Schrauben und klappen Sie den Gehäusedeckel (1) auf.
3. Lösen Sie die Schrauben des Elektronikmoduls (2). Schieben Sie das Elektronikmodul nach
oben. Ziehen sie das Modul soweit als möglich aus dem Wandaufbaugehäuse heraus.
4. Ziehen Sie nun folgende Kabelstecker von der Messverstärkerplatine (7) ab:
– Stecker des Sensorsignalkabels (7.1)
– Flachbandkabelstecker (3) des Anzeigemoduls
5. Lösen Sie die Schrauben der Elektronikraumabdeckung (4) und entfernen Sie die Abdeckung.
6. Bauen Sie die Platinen (6, 7, 8) folgendermaßen aus:
Stecken Sie einen dünnen Stift in die dafür vorgesehene Öffnung (5) und ziehen Sie die Platine
aus der Halterung.
7. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
"
Achtung!
Verwenden Sie nur Originalteile von Endress+Hauser.
