6 Inbetriebnahme
!
Konfigurationsdaten
Byte Länge
Byte Länge
(Eingabe)
(Ausgabe)
0...4
–
5...9
–
90

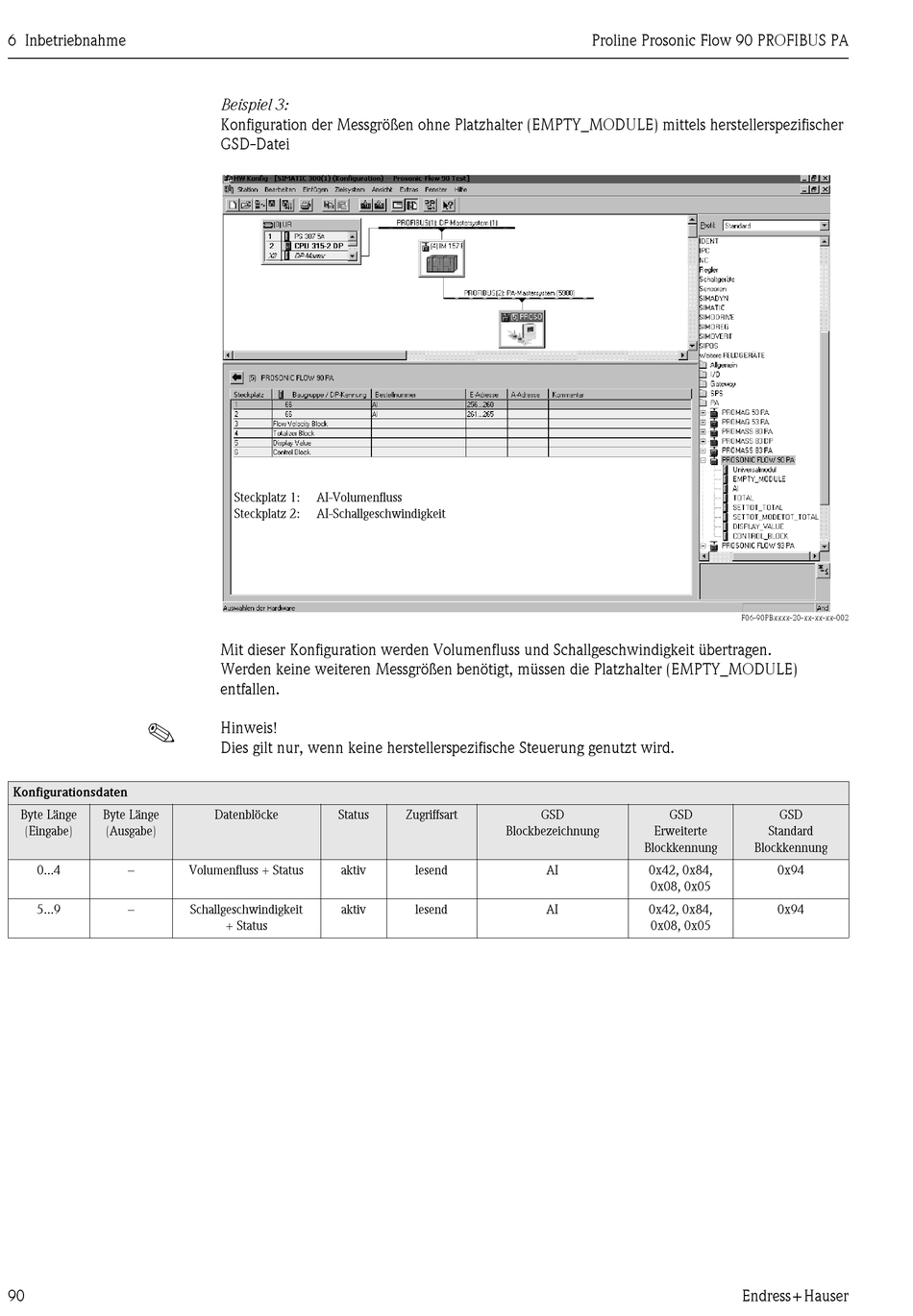

Beispiel 3:
Konfiguration der Messgrößen ohne Platzhalter (EMPTY_MODULE) mittels herstellerspezifischer
GSD-Datei
Steckplatz 1:
AI-Volumenfluss
Steckplatz 2:
AI-Schallgeschwindigkeit
Mit dieser Konfiguration werden Volumenfluss und Schallgeschwindigkeit übertragen.
Werden keine weiteren Messgrößen benötigt, müssen die Platzhalter (EMPTY_MODULE)
entfallen.
Hinweis!
Dies gilt nur, wenn keine herstellerspezifische Steuerung genutzt wird.
Datenblöcke
Status
Volumenfluss + Status
aktiv
Schallgeschwindigkeit
aktiv
+ Status
Zugriffsart
GSD
Blockbezeichnung
lesend
AI
lesend
AI
Proline Prosonic Flow 90 PROFIBUS PA
F06-90PBxxxx-20-xx-xx-xx-002
GSD
Erweiterte
Blockkennung
Blockkennung
0x42, 0x84,
0x08, 0x05
0x42, 0x84,
0x08, 0x05
Endress+Hauser
GSD
Standard
0x94
0x94
