Ein-/Ausbau der Messelektronik

Warnung!
• Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vergewissern
Sie sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronikraumabdeckung entfer-
nen.
• Beschädigungsgefahr elektronischer Bauteile (ESD-Schutz)! Durch statische Aufladung können
elektronische Bauteile beschädigt oder in ihrer Funktion beeinträchtigt werden. Verwenden Sie
einen ESD-gerechten Arbeitsplatz mit geerdeter Arbeitsfläche!
Achtung!
Verwenden Sie nur Originalteile von Endress+Hauser!
Beim Austausch der Messelektronik wird der gesamte Messumformer (Gehäuse, Elektronikmodul
und Dichtung) gewechselt.
1. Hilfsenergie ausschalten.
2. Kabelstecker (1) abziehen.
3. Sechskantschrauben (2) lösen und Messumformer inkl. Elektronikmodul (3) abmontieren.
"
4. Achtung!
M-DAT (4) abziehen und in das neue Elektronikmodul einstecken. Die Parameter der Mess-
stelle und des Sensors werden damit in den neuen Messumformer übertragen.
5. Neuen Messumformer inkl. Elektronikmodul montieren.
6. Hilfsenergie einschalten.

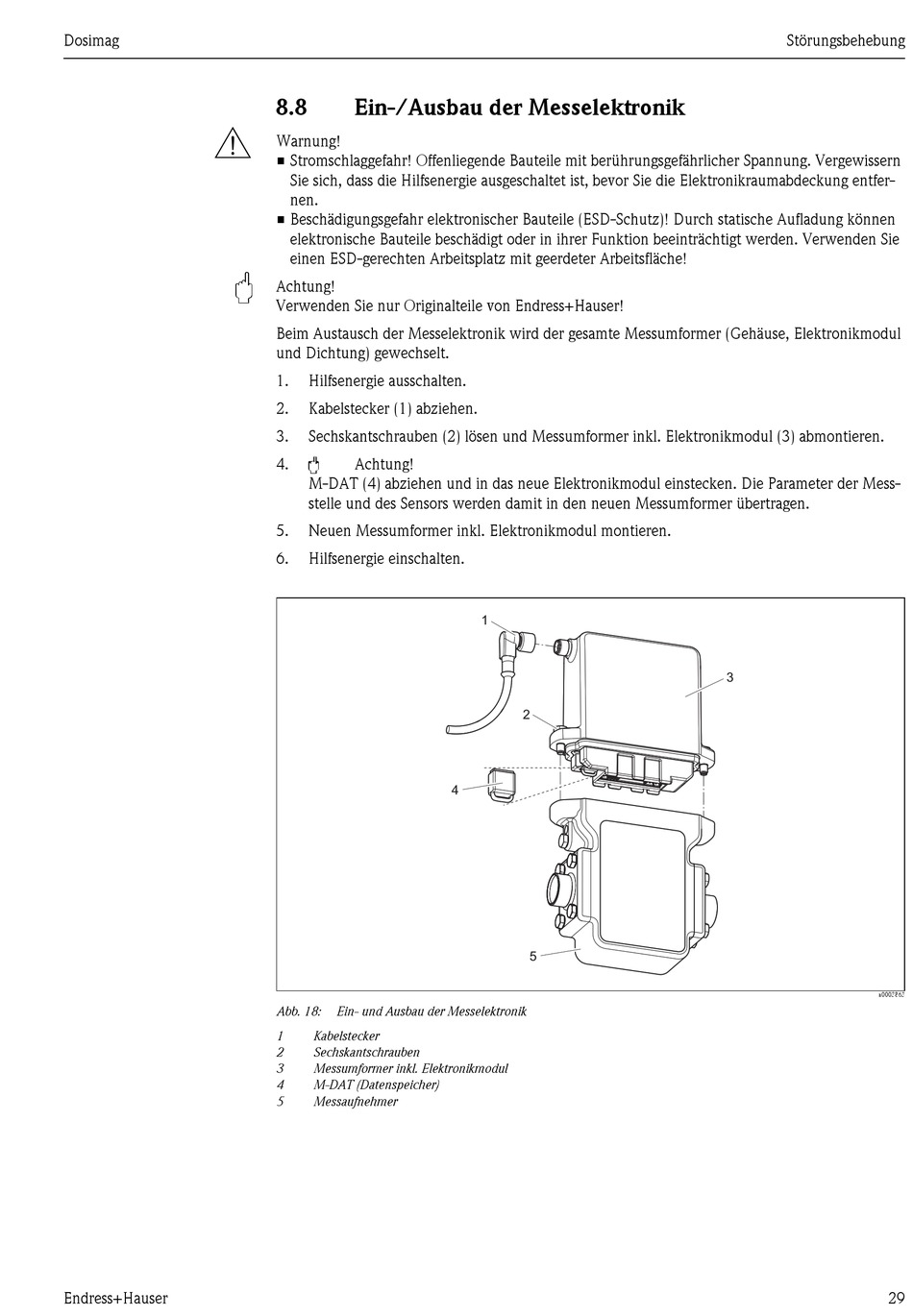

Abb. 18: Ein- und Ausbau der Messelektronik
1 Kabelstecker
2 Sechskantschrauben
3 Messumformer inkl. Elektronikmodul
4 M-DAT (Datenspeicher)
5 Messaufnehmer
1
2
4
5
