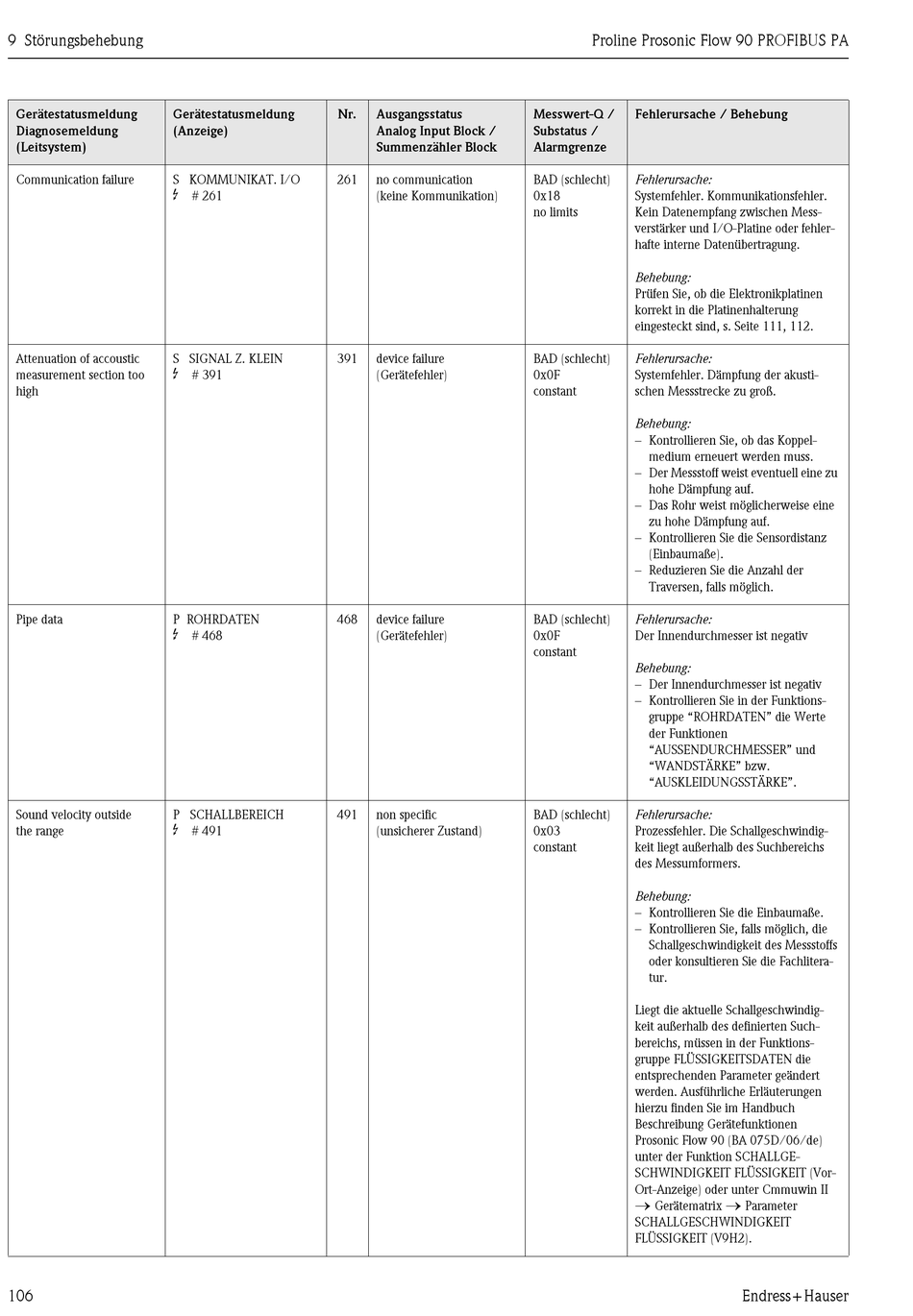

9 Störungsbehebung
Gerätestatusmeldung Gerätestatusmeldung
Diagnosemeldung (Anzeige)
(Leitsystem)
Communication failure S KOMMUNIKAT. I/O
$
Attenuation of accoustic S SIGNAL Z. KLEIN
$
measurement section too
high
Pipe data P ROHRDATEN
$
Sound velocity outside P SCHALLBEREICH
$
the range
106
Nr.
261
# 261
391
# 391
468
# 468
491
# 491
Ausgangsstatus Messwert-Q /
Analog Input Block / Substatus /
Summenzähler Block Alarmgrenze
no communication BAD (schlecht)
(keine Kommunikation) 0x18
no limits
device failure BAD (schlecht)
(Gerätefehler) 0x0F
constant
device failure BAD (schlecht)
(Gerätefehler) 0x0F
constant
non specific BAD (schlecht)
(unsicherer Zustand) 0x03
constant
Proline Prosonic Flow 90 PROFIBUS PA
Fehlerursache / Behebung
Fehlerursache:
Systemfehler. Kommunikationsfehler.
Kein Datenempfang zwischen Mess-
verstärker und I/O-Platine oder fehler-
hafte interne Datenübertragung.
Behebung:
Prüfen Sie, ob die Elektronikplatinen
korrekt in die Platinenhalterung
eingesteckt sind, s. Seite 111, 112.
Fehlerursache:
Systemfehler. Dämpfung der akusti-
schen Messstrecke zu groß.
Behebung:
– Kontrollieren Sie, ob das Koppel-
medium erneuert werden muss.
– Der Messstoff weist eventuell eine zu
hohe Dämpfung auf.
– Das Rohr weist möglicherweise eine
zu hohe Dämpfung auf.
– Kontrollieren Sie die Sensordistanz
(Einbaumaße).
– Reduzieren Sie die Anzahl der
Traversen, falls möglich.
Fehlerursache:
Der Innendurchmesser ist negativ
Behebung:
– Der Innendurchmesser ist negativ
– Kontrollieren Sie in der Funktions-
gruppe "ROHRDATEN" die Werte
der Funktionen
"AUSSENDURCHMESSER" und
"WANDSTÄRKE" bzw.
"AUSKLEIDUNGSSTÄRKE".
Fehlerursache:
Prozessfehler. Die Schallgeschwindig-
keit liegt außerhalb des Suchbereichs
des Messumformers.
Behebung:
– Kontrollieren Sie die Einbaumaße.
– Kontrollieren Sie, falls möglich, die
Schallgeschwindigkeit des Messstoffs
oder konsultieren Sie die Fachlitera-
tur.
Liegt die aktuelle Schallgeschwindig-
keit außerhalb des definierten Such-
bereichs, müssen in der Funktions-
gruppe FLÜSSIGKEITSDATEN die
entsprechenden Parameter geändert
werden. Ausführliche Erläuterungen
hierzu finden Sie im Handbuch
Beschreibung Gerätefunktionen
Prosonic Flow 90 (BA 075D/06/de)
unter der Funktion SCHALLGE-
SCHWINDIGKEIT FLÜSSIGKEIT (Vor-
Ort-Anzeige) oder unter Cmmuwin II
→ →
Gerätematrix Parameter
SCHALLGESCHWINDIGKEIT
FLÜSSIGKEIT (V9H2).
