9.8

Ein-/Ausbau der Durchflussmesssensoren W "Einbau"

Der aktive Teil des Durchflussmesssensors W "Einbau" kann ohne Prozessunterbrechung ausge-
tauscht werden.
1. Sensorstecker (1) vom Sensordeckel (3) ziehen.
2. Kleinen Sprengring (2) entfernen. Er sitzt auf dem oberen Rand des Sensorhalses und hält den
Sensordeckel fest.
3. Sensordeckel (3) und Feder (4) abheben.
4. Großen Sprengring (5) entfernen. Er hält den Sensorhals (6) fest.
5. Der Sensorhals kann nun herausgezogen werden. Beachten Sie, dass bei diesem Vorgang mit
einem gewissen Widerstand gerechnet werden muss.
6. Sensorelement (7) aus der Sensorhalterung (8) herausziehen und gegen ein neues austau-
schen.
7. Zusammenbau in umgekehrter Reihenfolge.
1 2

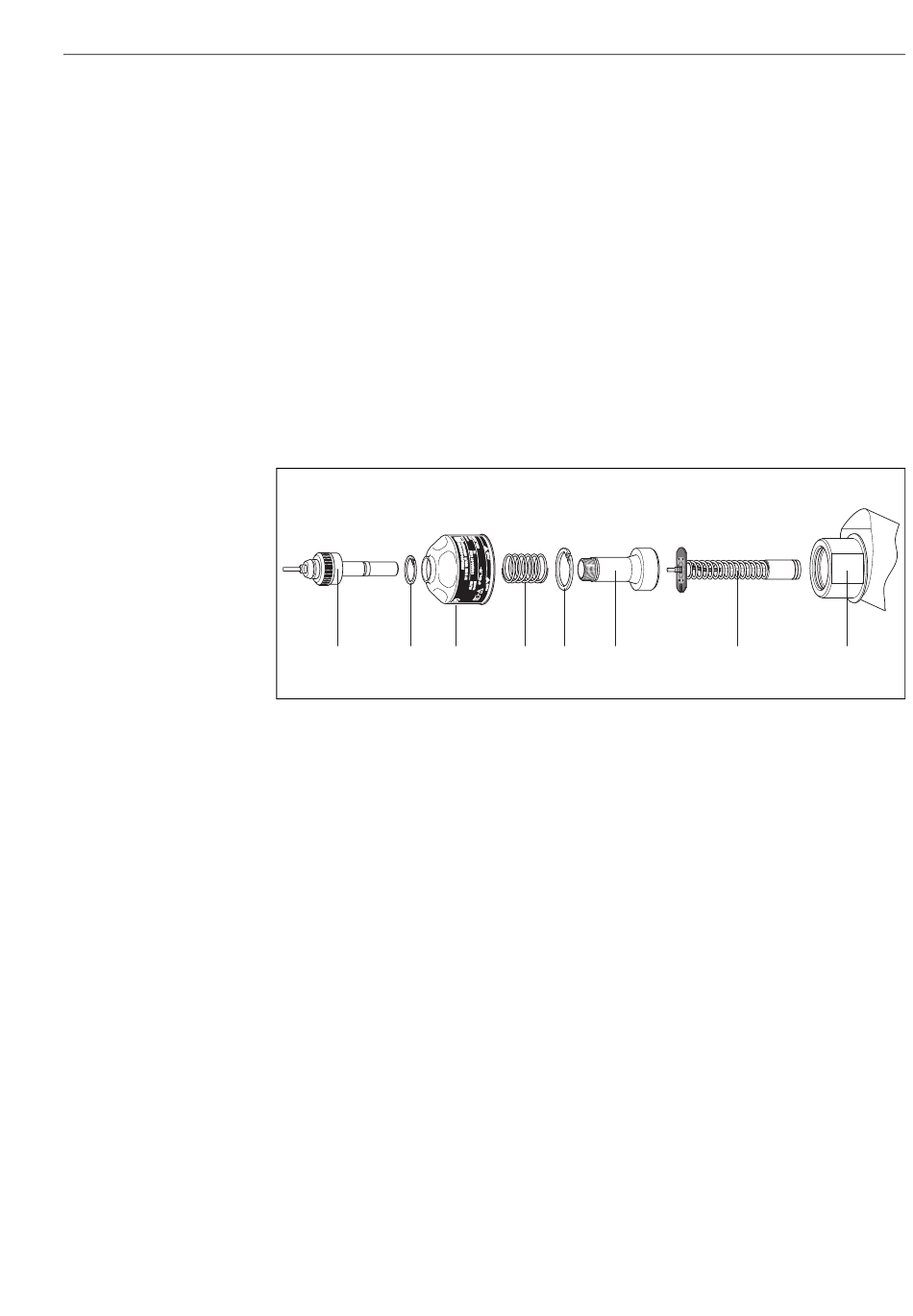

Abb. 51: Durchflussmesssensor W "Einbau": Ein-/Ausbau
1 Sensorstecker
2 Sprengring klein
3 Sensordeckel
4 Feder
5 Sprengring groß
6 Sensorhals
7 Sensorelement
8 Sensorhalterung
3 4 5 6
9 Störungsbehebung
7 8
A0001147
