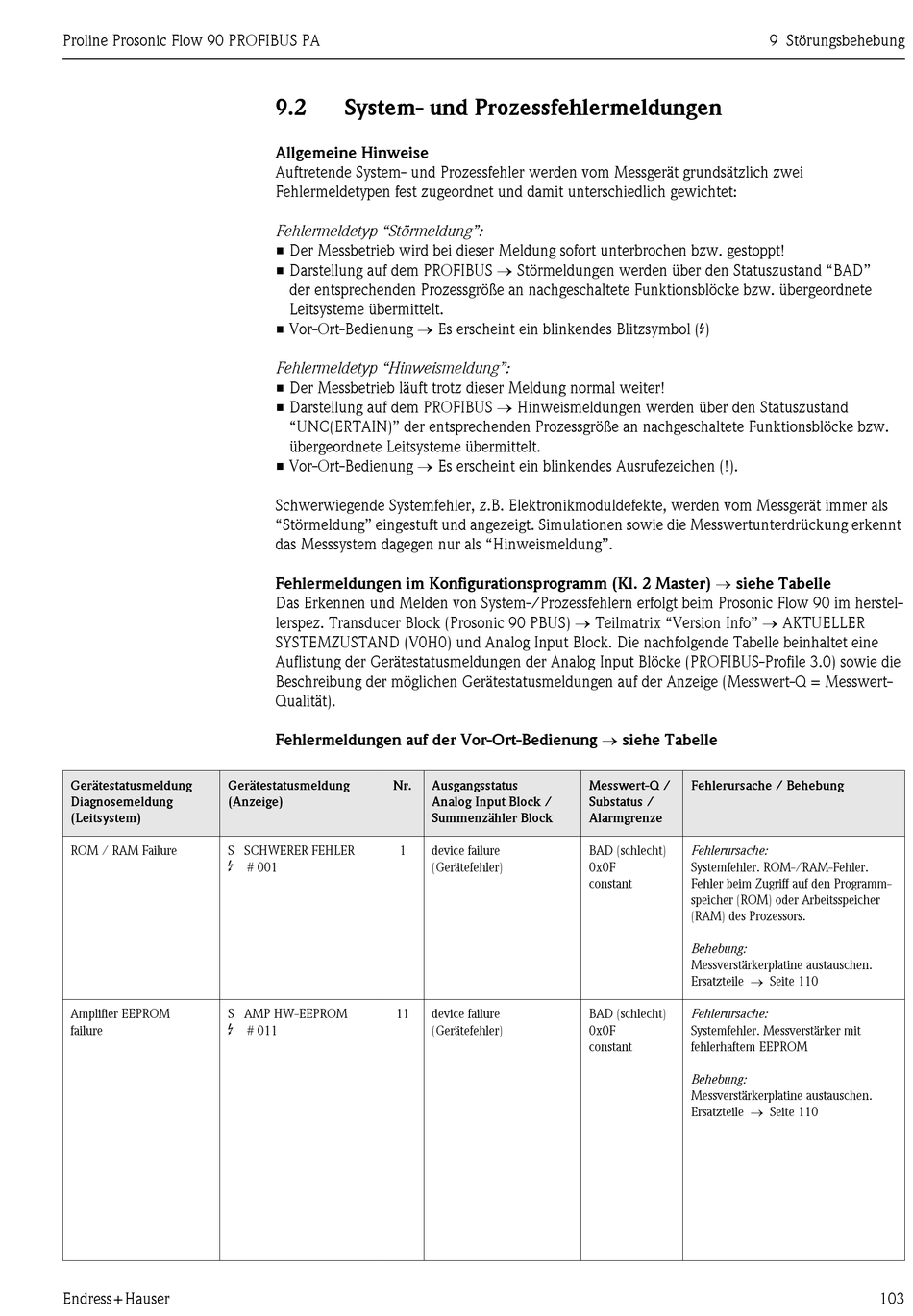

Proline Prosonic Flow 90 PROFIBUS PA
Gerätestatusmeldung Gerätestatusmeldung
Diagnosemeldung (Anzeige)
(Leitsystem)
ROM / RAM Failure S SCHWERER FEHLER
$
Amplifier EEPROM S AMP HW-EEPROM
$
failure
Endress+Hauser
9.2

System- und Prozessfehlermeldungen

Allgemeine Hinweise
Auftretende System- und Prozessfehler werden vom Messgerät grundsätzlich zwei
Fehlermeldetypen fest zugeordnet und damit unterschiedlich gewichtet:
Fehlermeldetyp "Störmeldung":
• Der Messbetrieb wird bei dieser Meldung sofort unterbrochen bzw. gestoppt!
• Darstellung auf dem PROFIBUS → Störmeldungen werden über den Statuszustand "BAD"
der entsprechenden Prozessgröße an nachgeschaltete Funktionsblöcke bzw. übergeordnete
Leitsysteme übermittelt.
• Vor-Ort-Bedienung → Es erscheint ein blinkendes Blitzsymbol ($)
Fehlermeldetyp "Hinweismeldung":
• Der Messbetrieb läuft trotz dieser Meldung normal weiter!
• Darstellung auf dem PROFIBUS → Hinweismeldungen werden über den Statuszustand
"UNC(ERTAIN)" der entsprechenden Prozessgröße an nachgeschaltete Funktionsblöcke bzw.
übergeordnete Leitsysteme übermittelt.
• Vor-Ort-Bedienung → Es erscheint ein blinkendes Ausrufezeichen (!).
Schwerwiegende Systemfehler, z.B. Elektronikmoduldefekte, werden vom Messgerät immer als
"Störmeldung" eingestuft und angezeigt. Simulationen sowie die Messwertunterdrückung erkennt
das Messsystem dagegen nur als "Hinweismeldung".
Fehlermeldungen im Konfigurationsprogramm (Kl. 2 Master) → siehe Tabelle
Das Erkennen und Melden von System-/Prozessfehlern erfolgt beim Prosonic Flow 90 im herstel-
lerspez. Transducer Block (Prosonic 90 PBUS) → Teilmatrix "Version Info" → AKTUELLER
SYSTEMZUSTAND (V0H0) und Analog Input Block. Die nachfolgende Tabelle beinhaltet eine
Auflistung der Gerätestatusmeldungen der Analog Input Blöcke (PROFIBUS-Profile 3.0) sowie die
Beschreibung der möglichen Gerätestatusmeldungen auf der Anzeige (Messwert-Q = Messwert-
Qualität).
Fehlermeldungen auf der Vor-Ort-Bedienung → siehe Tabelle
Nr.
1
# 001
11
# 011
Ausgangsstatus Messwert-Q /
Analog Input Block / Substatus /
Summenzähler Block Alarmgrenze
device failure BAD (schlecht)
(Gerätefehler) 0x0F
constant
device failure BAD (schlecht)
(Gerätefehler) 0x0F
constant
9 Störungsbehebung
Fehlerursache / Behebung
Fehlerursache:
Systemfehler. ROM-/RAM-Fehler.
Fehler beim Zugriff auf den Programm-
speicher (ROM) oder Arbeitsspeicher
(RAM) des Prozessors.
Behebung:
Messverstärkerplatine austauschen.
Ersatzteile → Seite 110
Fehlerursache:
Systemfehler. Messverstärker mit
fehlerhaftem EEPROM
Behebung:
Messverstärkerplatine austauschen.
Ersatzteile → Seite 110
103
