6 Inbetriebnahme
!
70
6.2

Inbetriebnahme via Vor-Ort-Bedienung

6.2.1

Quick Setup "Sensormontage"

Falls das Messgerät mit einer Vor-Ort-Bedienung ausgestattet ist, können Sie über das Quick Setup-
Menü "Sensormontage" den für die Montage der Sensoren benötigten Sensor-abstand ermitteln
(Abb. 48).
Bei Messgeräten ohne Vor-Ort-Bedienung sind die einzelnen Parameter und Funktionen über ein
Konfigurationsprogramm, z.B. ToF Tool - Fieldtool Package (s. Seite 55) oder Communwin II
(s. Seite 57), zu konfigurieren.
ENDRESS+HAUSER
Esc
+
- E
HOME-POSITION

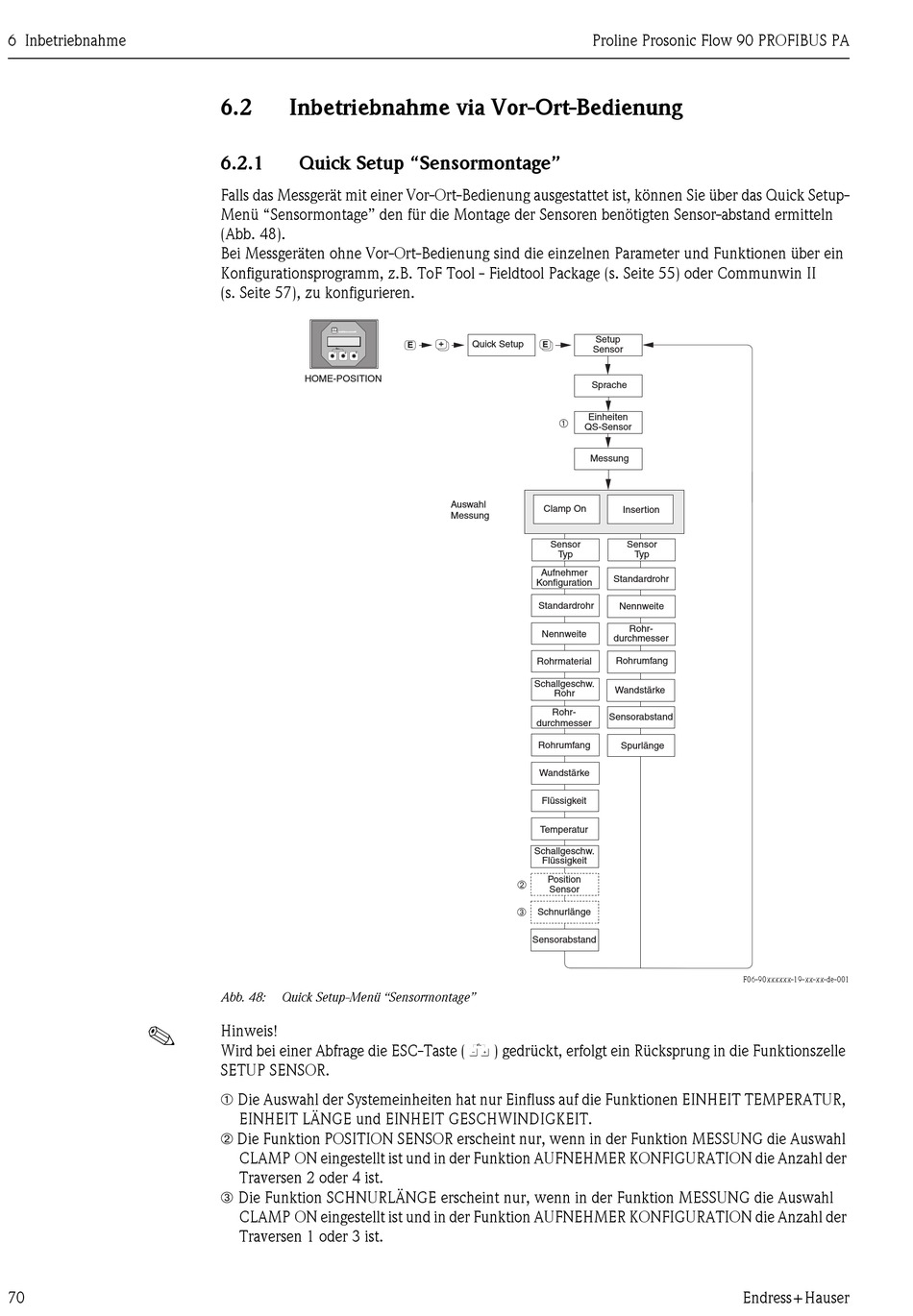

Abb. 48: Quick Setup-Menü "Sensormontage"
Hinweis!
Wird bei einer Abfrage die ESC-Taste ( X ) gedrückt, erfolgt ein Rücksprung in die Funktionszelle
SETUP SENSOR.
➀ Die Auswahl der Systemeinheiten hat nur Einfluss auf die Funktionen EINHEIT TEMPERATUR,
EINHEIT LÄNGE und EINHEIT GESCHWINDIGKEIT.
➁ Die Funktion POSITION SENSOR erscheint nur, wenn in der Funktion MESSUNG die Auswahl
CLAMP ON eingestellt ist und in der Funktion AUFNEHMER KONFIGURATION die Anzahl der
Traversen 2 oder 4 ist.
➂ Die Funktion SCHNURLÄNGE erscheint nur, wenn in der Funktion MESSUNG die Auswahl
CLAMP ON eingestellt ist und in der Funktion AUFNEHMER KONFIGURATION die Anzahl der
Traversen 1 oder 3 ist.
+ + Quick Setup
E
E +
➀
Auswahl
Clamp On
Messung
Sensor
Typ
Aufnehmer
Konfiguration
Standardrohr
Nennweite
Rohrmaterial
Schallgeschw.
Rohr
Rohr-
durchmesser
Rohrumfang
Wandstärke
Flüssigkeit
Temperatur
Schallgeschw.
Flüssigkeit
Position
➁
Sensor
➂
Schnurlänge
Sensorabstand
Proline Prosonic Flow 90 PROFIBUS PA
Setup
Sensor
Sprache
Einheiten
QS-Sensor
Messung
Insertion
Sensor
Typ
Standardrohr
Nennweite
Rohr-
durchmesser
Rohrumfang
Wandstärke
Sensorabstand
Spurlänge
F06-90xxxxxx-19-xx-xx-de-001
