10 Technische Daten
126
10.3
Abmessungen P-Sensoren (Clamp On)
Ausführung: 2 oder 4 Traversen

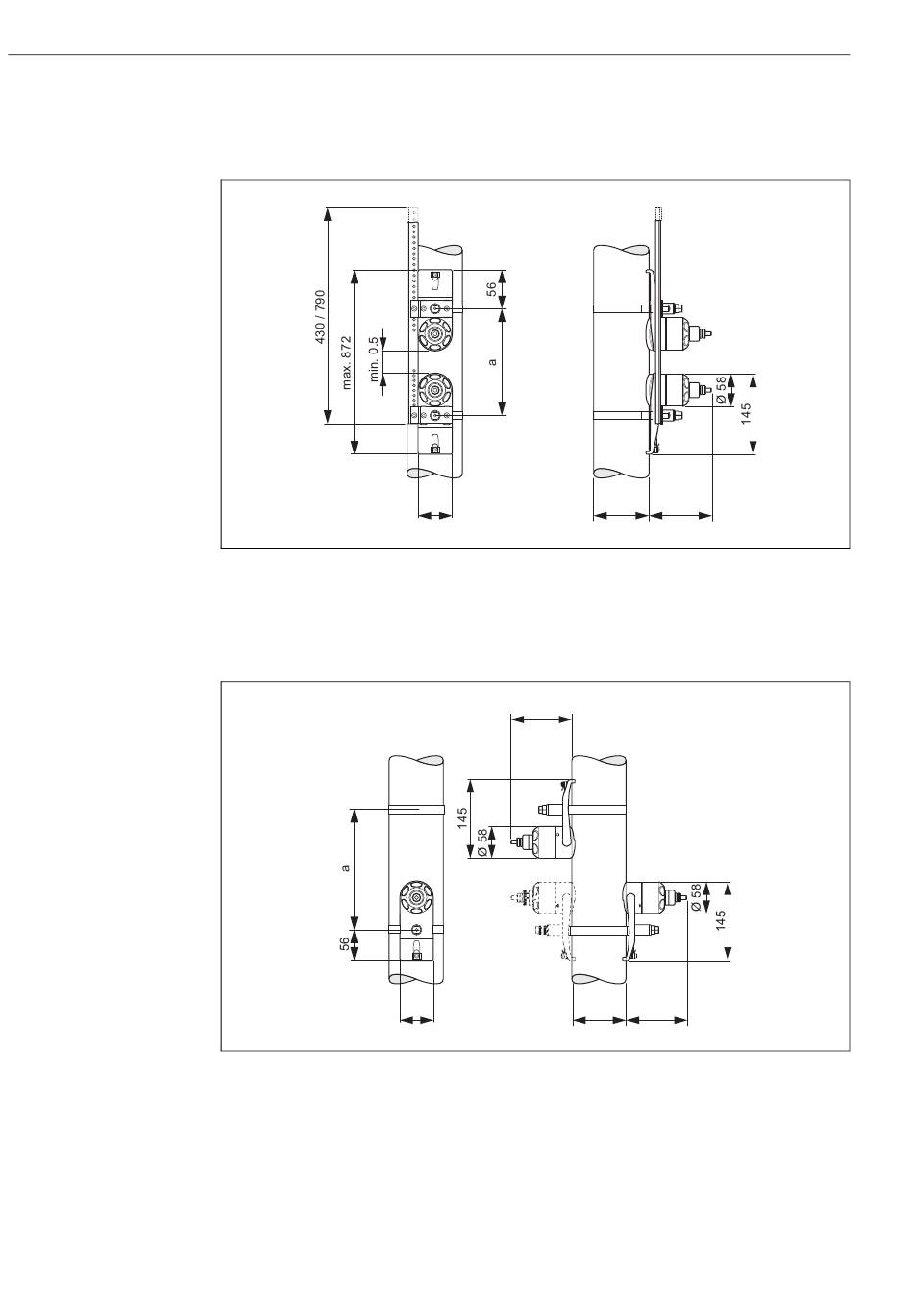

Abb. 60:
Abmessungen P-Sensor (Clamp On) / (Ausführung: 2 oder 4 Traversen)
a = Sensorabstand mit Hilfe des Quick Setup ermittelbar
b = Rohraußendurchmesser (wird von der Anwendung bestimmt)
Ausführung: 1 Traverse
Abb. 61:
Abmessungen P-Sensor (Clamp On) / (Ausführung: 1 Traverse)
a = Sensorabstand mit Hilfe des Quick Setup ermittelbar
b = Rohraußendurchmesser (wird von der Anwendung bestimmt)
62
111
62
Proline Prosonic Flow 90 PROFIBUS PA
b
111
b
111
Endress+Hauser
A0001154
A0001155
