9 Störungsbehebung
112

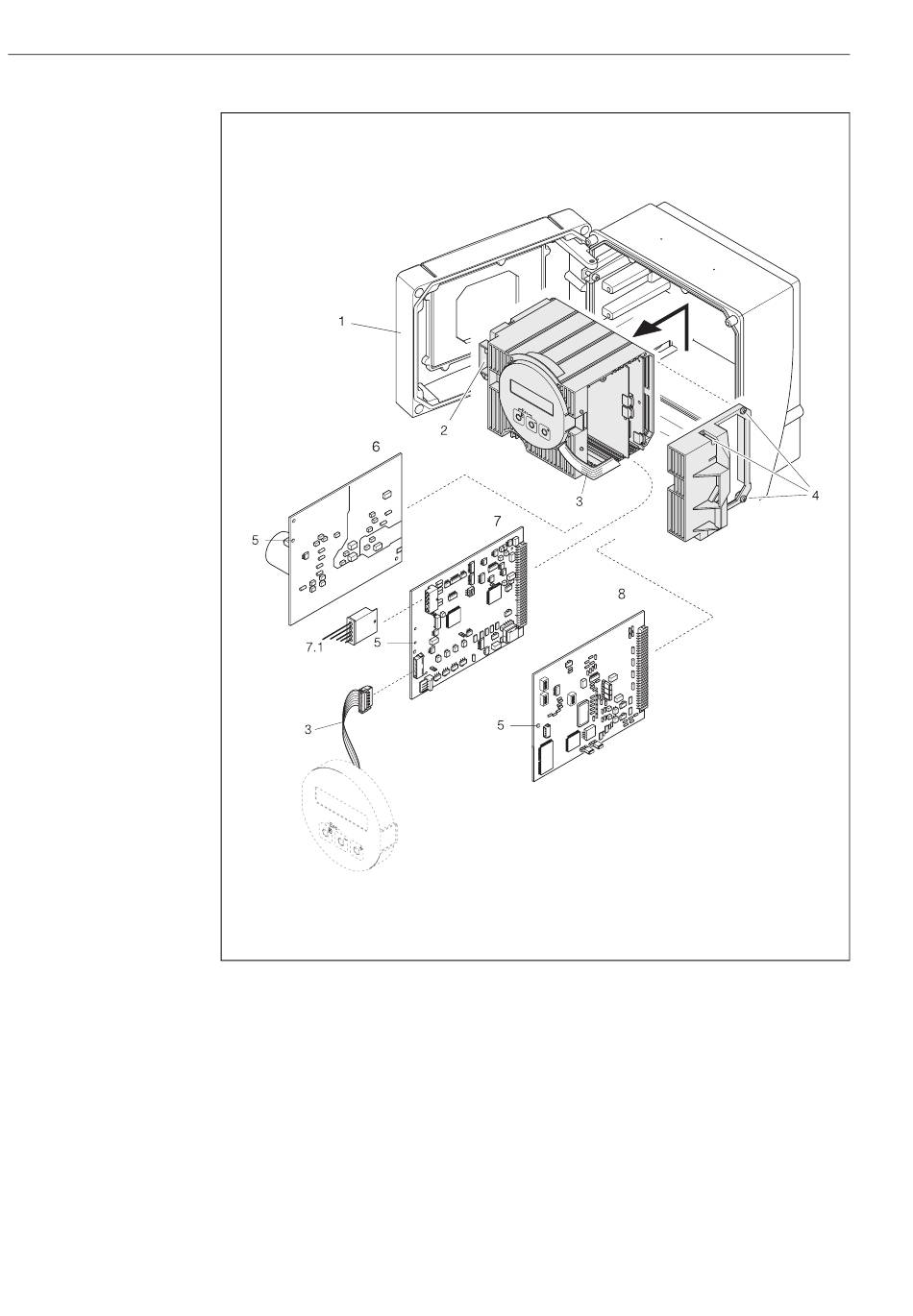

Abb. 55:
Wandaufbaugehäuse: Ein- und Ausbau von Elektronikplatinen
1
Gehäusedeckel
2
Elektronikmodul
3
Flachbandkabel (Anzeigemodul)
4
Schrauben Elektronikraumabdeckung
5
Hilfsöffnung für Ein-/Ausbau
6
Netzteilplatine
7
Messverstärkerplatine
7.1
Sensorsignalkabel
8
I/O-Platine Typ PROFIBUS PA
Proline Prosonic Flow 90 PROFIBUS PA
F06-90xPBxxx-03-03-06-xx-000
