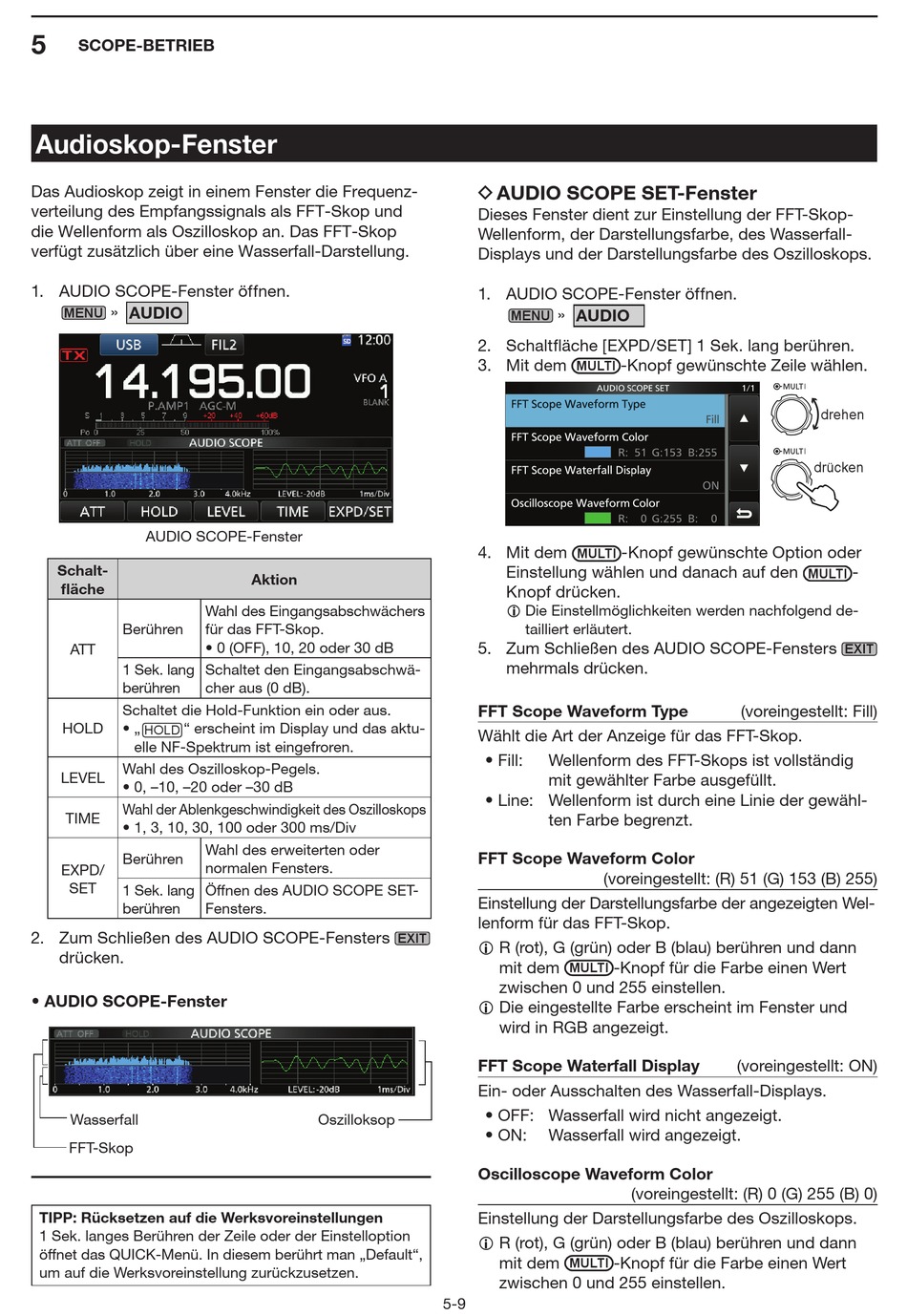

Audioskop-Fenster; D Audio Scope Set-Fenster - Icom ic-7300 Bedienungsanleitung

5
SCOPE-BETRIEB

Audioskop-Fenster

Das Audioskop zeigt in einem Fenster die Frequenz-
verteilung des Empfangssignals als FFT-Skop und
die Wellenform als Oszilloskop an. Das FFT-Skop
verfügt zusätzlich über eine Wasserfall-Darstellung.
1. AUDIO SCOPE-Fenster öffnen.
» AUDIO
MENU
AUDIO SCOPE-Fenster
Schalt-
fläche
Berühren
ATT
1 Sek. lang
berühren
Schaltet die Hold-Funktion ein oder aus.
HOLD • „ " erscheint im Display und das aktu-
HOLD
elle NF-Spektrum ist eingefroren.
Wahl des Oszilloskop-Pegels.
LEVEL
• 0, –10, –20 oder –30 dB
Wahl der Ablenkgeschwindigkeit des Oszillo skops
TIME
• 1, 3, 10, 30, 100 oder 300 ms/Div
Berühren
EXPD/
SET
1 Sek. lang
berühren
2. Zum Schließen des AUDIO SCOPE-Fensters
drücken.
• AUDIO SCOPE-Fenster
Wasserfall
FFT-Skop
TIPP: Rücksetzen auf die Werksvoreinstellungen
1 Sek. langes Berühren der Zeile oder der Einstell option
öffnet das QUICK-Menü. In diesem berührt man „Default",
um auf die Werksvoreinstellung zurückzusetzen.
Aktion
Wahl des Eingangsabschwächers
für das FFT-Skop.
• 0 (OFF), 10, 20 oder 30 dB
Schaltet den Eingangs abschwä-
cher aus (0 dB).
Wahl des erweiterten oder
normalen Fensters.
Öffnen des AUDIO SCOPE SET-
Fensters.
Oszilloksop

D AUDIO SCOPE SET-Fenster

Dieses Fenster dient zur Einstellung der FFT-Skop-
Wellenform, der Darstellungsfarbe, des Wasserfall-
Displays und der Darstellungsfarbe des Oszillo skops.
1. AUDIO SCOPE-Fenster öffnen.
» AUDIO
MENU
2. Schaltfläche [EXPD/SET] 1 Sek. lang berühren.
3. Mit dem
4. Mit dem
Einstellung wählen und danach auf den
Knopf drücken.
L Die Einstellmöglichkeiten werden nachfolgend de-
tailliert erläutert.
5. Zum Schließen des AUDIO SCOPE-Fensters
mehrmals drücken.
FFT Scope Waveform Type
Wählt die Art der Anzeige für das FFT-Skop.
• Fill: Wellenform des FFT-Skops ist vollständig
mit gewählter Farbe ausgefüllt.
• Line: Wellenform ist durch eine Linie der gewähl-
ten Farbe begrenzt.
FFT Scope Waveform Color
Einstellung der Darstellungsfarbe der angezeigten Wel-
lenform für das FFT-Skop.
EXIT
L R (rot), G (grün) oder B (blau) berühren und dann
mit dem
zwischen 0 und 255 einstellen.
L Die eingestellte Farbe erscheint im Fenster und
wird in RGB angezeigt.
FFT Scope Waterfall Display
Ein- oder Ausschalten des Wasserfall-Displays.
• OFF: Wasserfall wird nicht angezeigt.
• ON: Wasserfall wird angezeigt.
Oscilloscope Waveform Color
Einstellung der Darstellungsfarbe des Oszilloskops.
L R (rot), G (grün) oder B (blau) berühren und dann
mit dem
zwischen 0 und 255 einstellen.
5-9
-Knopf gewünschte Zeile wählen.
MULTI
-Knopf gewünschte Option oder
MULTI
(voreingestellt: Fill)
(voreingestellt: (R) 51 (G) 153 (B) 255)
-Knopf für die Farbe einen Wert
MULTI
(voreingestellt: ON)
(voreingestellt: (R) 0 (G) 255 (B) 0)
-Knopf für die Farbe einen Wert
MULTI
drehen
drücken
-
MULTI
EXIT
