betrieben werden. Näheres zur Umschaltung zwi-
schen den entsprechenden Betriebsmodi der Buchse
finden Sie im Abschnitt „Data sel." der Beschreibung
des Menüs »allgem. Einstellungen« auf Seite 133.
22 Senderbeschreibung

DSC-Buchse

Anschlussbuchse für Flugsimulatoren oder LS-Systeme
Das Kürzel „DSC" geht aus den Anfangsbuchstaben
der ursprünglichen Funktion „Direct Servo Control"
hervor. Beim HoTT-System ist allerdings eine „direkte
Servo-Kontrolle" per Diagnosekabel aus technischen
Gründen nicht mehr möglich.
Die serienmäßige zweipolige DSC-Buchse im Sender
mx-16 HoTT dient als Lehrer- oder Schüler-Buchse
sowie als Schnittstelle zu Flugsimulatoren.
Für eine korrekte DSC-Verbindung bitte beachten:
1. Nehmen Sie ggf. erforderliche Anpassungen in den
Menüs vor.
Zur Anpassung des Senders mx-16 HoTT an ein
Lehrer-/Schüler-System siehe ab Seite 156.
2. Belassen Sie sowohl beim Betrieb eines Flugsi-
mulators wie auch beim Betrieb der mx-16 HoTT
als Schülersender den Ein-/Aus-Schalter des Sen-
ders IMMER in der Stellung „AUS", denn nur in
dieser Stellung bleibt auch nach dem Einstecken
des DSC-Kabels das HF-Modul des Senders inak-
tiv. Gleichzeitig reduziert sich auch der Stromver-
brauch des Senders geringfügig.

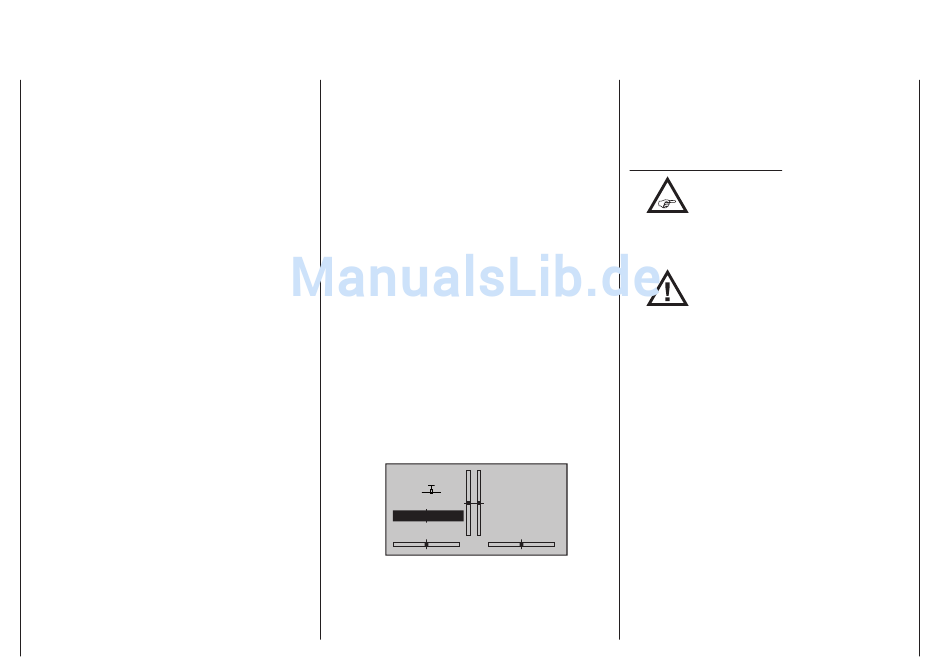

Die zentrale Status-LED sollte nun konstant rot
leuchten und in der Grundanzeige des Senders
links unterhalb der Modellnummer die Zeichenfol-
ge „DSC" sichtbar werden. Parallel dazu wird die
Anzeige von Telemetriesymbolen unterdrückt:
SCHUELER Stop
#11 Flug
DSC
5.5V
0:01h
Damit ist der Sender betriebsbereit.
Im Lehrer-Betrieb des Senders mx-16 HoTT ist
dagegen der Sender vor dem Einstecken des ent-
sprechenden Kabels einzuschalten.
3. Verbinden Sie das andere Ende des Verbindungs-
kabels mit dem gewünschten Gerät unter Beach-
tung der jeweiligen Betriebsanleitung.
Wichtig:
Achten Sie darauf, dass alle Stecker fest in die
jeweiligen Buchsen eingesteckt sind.
Hinweise zu Flugsimulatoren:
• Durch die Vielfalt der am Markt befindli-
chen Flugsimulatoren ist es durchaus
möglich, dass die Kontaktbelegung am
Klinkenstecker oder am DSC-Modul vom Graup-
ner-Service angepasst werden muss.
ACHTUNG:
• Beim direkten Anschluss Ihres Senders
an einen PC oder ein Laptop mittels Ver-
bindungskabel
PC-Interface Ihres Simulators kann es ggf. zur Zer-
störung des Senders durch elektrostatische Entla-
dung kommen! Diese Verbindungsart darf deshalb
nur dann benutzt werden, wenn Sie sich – z.B. mit
Hilfe eines im einschlägigen Elektronikhandel er-
hältlichen Erdungsarmbands – vor elektrostatischer
Aufladung während des Simulatorbetriebs schüt-
zen. Graupner empfiehlt deshalb dringend, aus-
schließlich Simulatoren mit kabelloser Übertra-
gungstechnik zu benutzen.
0:00
0:00
HoTT
(DSC-Kabel) und/oder
