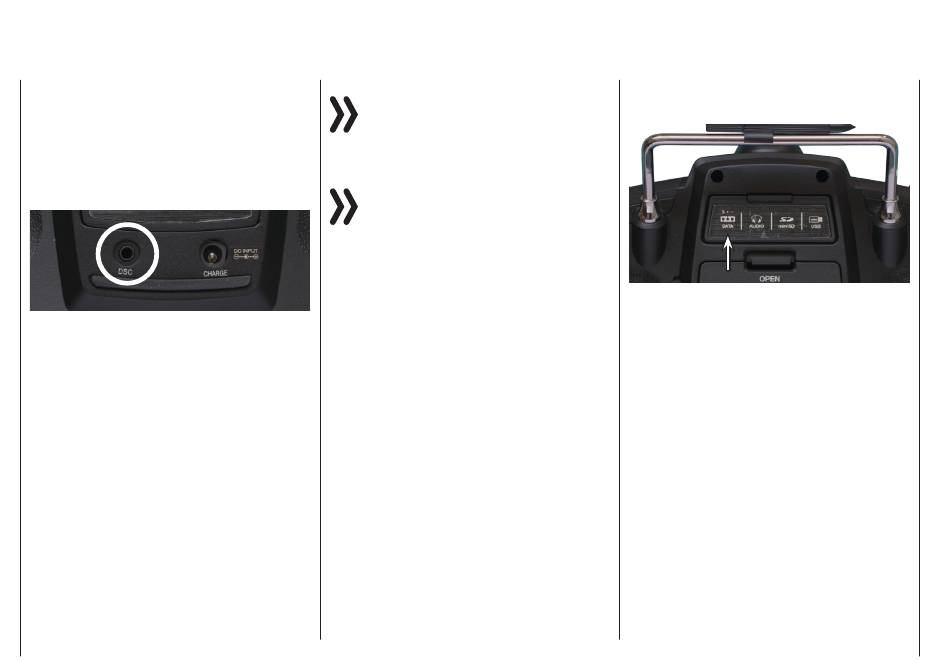

DSC-Buchse
Das Kürzel „DSC" geht aus den Anfangsbuchstaben der ur-
sprünglichen Funktion „Direct Servo Control" hervor. Beim
HoTT-System ist allerdings eine „direkte Servo-Kontrolle"
per Diagnosekabel aus technischen Gründen nicht mehr
möglich.
Die serienmäßige zweipolige DSC-Buchse auf der Rückseite
des Senders mz-18 HoTT Pro dient sowohl als Lehrer- oder
Schüler-Buchse wie auch als Schnittstelle zu Flugsimulato-
ren oder anderen externen Geräten.
Für eine korrekte DSC-Verbindung bitte beachten:
1. Nehmen Sie ggf. erforderliche Anpassungen in den Me-
nüs vor.
Zur Anpassung des Senders an ein Lehrer-/Schüler-Sys-
tem siehe Beschreibung des Menüs »L/S«.
2. Verbinden Sie das andere Ende des Verbindungskabels
mit dem gewünschten Gerät unter Beachtung der je-
weiligen Betriebsanleitung.
Tipp
Achten Sie darauf, dass alle Stecker fest in die jeweiligen
Buchsen eingesteckt sind und benutzen Sie nur die dafür
vorgesehenen Steckverbindungen mit 2-poligem Klinken
stecker auf der DSC-Seite.
»SEND.SET«
3. Im Untermenü
kann in der Zeile „DSC-Aus-
gang" – abhängig von der Nummer des letzten der an
einen Flugsimulator oder Schüler zu übergebenden
Steuerkanäle – einer der folgenden Modi eingestellt
werden: PPM10, PPM16 und PPM18. Default-Einstel-
lung: PPM10.
10
Anschlüsse auf der Senderrückseite
Hinweis
Durch die Vielfalt der am Markt befindlichen Flugsi
mulatoren ist es durchaus möglich, dass die Kontakt
belegung am Klinkenstecker oder am DSC-Modul
vom Graupner-Service angepasst werden muss.
Achtung
Beim direkten Anschluss Ihres Senders an einen PC
oder ein Laptop mittels Verbindungskabel (DSC-Ka
bel) und/oder PC-Interface Ihres Simulators kann es
ggf. zur Zerstörung des Senders durch elektrostatische Entla
dung kommen! Diese Verbindungsart darf deshalb nur dann
benutzt werden, wenn Sie sich – z .B. mit Hilfe eines im ein
schlägigen Elektronikhandel erhältlichen Erdungsarmban
des – v or elektrostatischer Aufladung während des Simula
torbetriebs schützen. Graupner empfiehlt deshalb dringend,
ausschließlich Simulatoren mit kabelloser Übertragungs
technik zu benutzen.
Data-Buchse
Unter der rückseitigen Abdeckung des Senders mz-18
HoTT Pro befindet sich links außen die sogenannte DA-
TA-Buchse:
Diese ist für den Anschluss der optional erhältlichen Smart-
Box (Best.-Nr. 33700) oder alternativ eines externen Blue-
tooth-Moduls (Best.-Nr. S8351) vorgesehen.
Näheres zur Smart-Box oder zum Bluetooth-Modul finden
Sie im Graupner Hauptkatalog FS sowie im Internet unter
www.graupner.de
bei dem jeweiligen Produkt.
