5.1.5 Motorová ochrana
Čerpadlo nevyžaduje žádnou externí motorovou ochranu.
Motor je vybaven tepelnou ochranou proti pomalému přetížení
a zablokování (IEC 34-11, TP 211).
5.1.6 Ochrana proti přechodnému sít'ovému napětí
Proti přechodným napětím chrání čerpadlo varistory vestavěné
mezi fázový a nulový vodič a mezi fázový a zemnicí vodič.
5.1.7 Napájecí napětí a sít'
1 x 200-240 V, – 10 %/+ 10 %, 50/60 Hz, PE.
Hodnoty napájecího napětí a frekvence jsou vyznačeny na
typovém štítku čerpadla. Zkontrolujte, zda je motor vhodný pro
provoz na sít' o vé napětí, které je k dispozici na stanovišti
čerpadla.
Vodiče svorkovnice musejí být co možná nejkratší. Výjimkou je
ochranný zemní vodič, který musí mít takovou délku, aby byl při
náhodném vytržení kabelu z kabelové průchodky poslední, který
bude odpojen od svorkovnice.

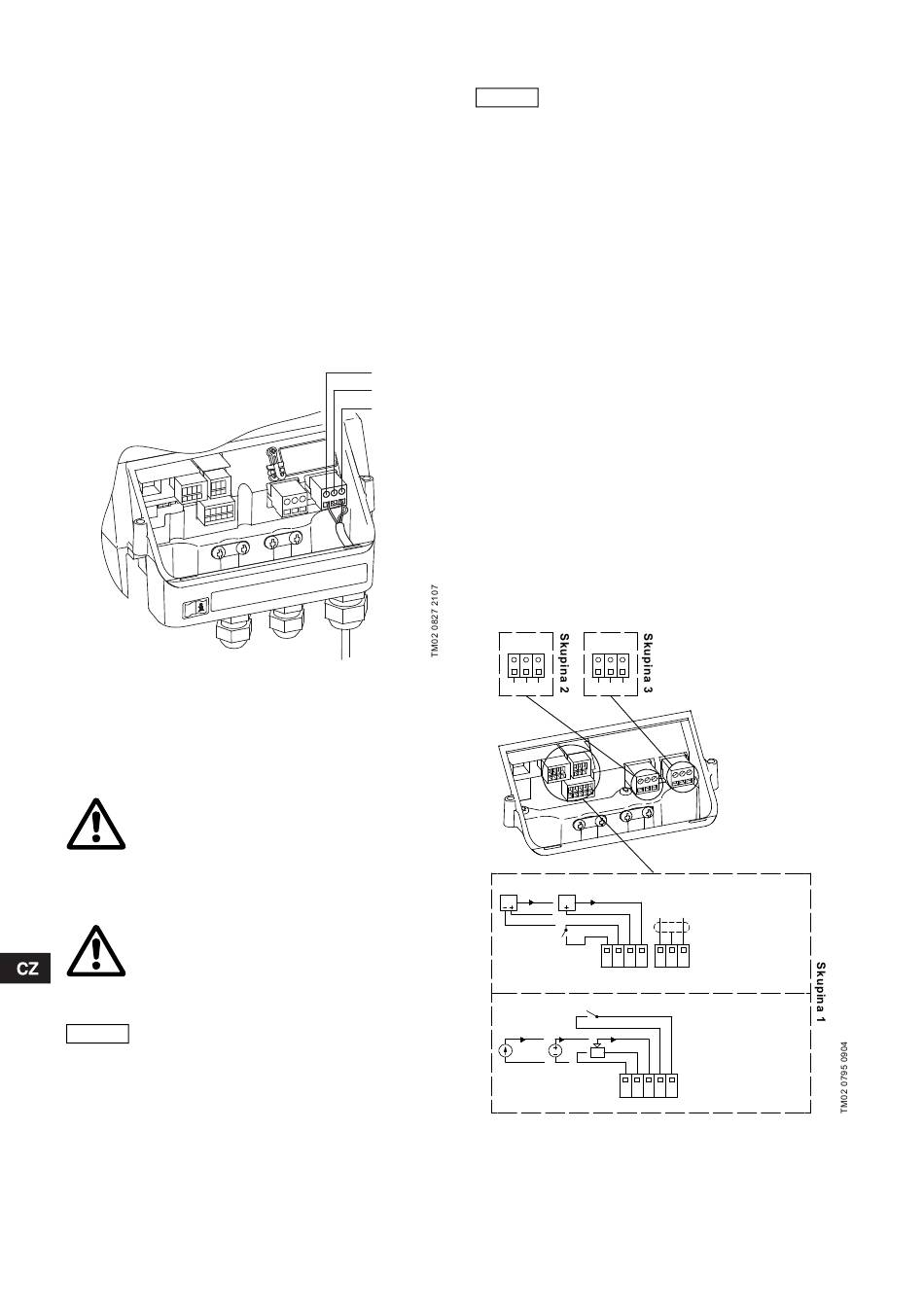

Obr. 3 Připojení napájecího napětí
Kabelové průchodky
Kabelové průchodky odpovídají ustanovením normy EN 50626.
• Kabelová průchodka 2 x M16, průměr kabelu Ø4-Ø10
• Kabelová průchodka 1 x M20, průměr kabelu Ø10-Ø14
• 1 vylamovací otvor pro kabelovou průchodku M16.
Varování
Poškozený kabel musí vyměnit kvalifikovaný
elektrikář.
Typy rozvodných sítí
Jednofázová E-čerpadla mohou být připojena na všechny typy
rozvodných sítí.
Varování
Jednofázová E-čerpadla nepřipojujte ke zdroji
sít'ového napětí s napětím mezi fází a zemí
vyšším než 250 V.
5.1.8 Start/stop čerpadla
Počet zapnutí a vypnutí při provozu na sít'ové
Pozor
napájecí napětí nesmí překročit 4 x za hodinu.
Zapíná-li se čerpadlo přímo ze sítě, naběhne do provozu přibližně
za 5 sekund.
Požadujete-li větší počet zapnutí a vypnutí, použijte pro zapínání
a vypínání čerpadla vstup pro externí start/stop.
Jestliže je čerpadlo zapínáno přes externí spínač zap/vyp, nabíhá
do provozu okamžitě.
574
5.1.9 Přípojky
Pokud není připojen žádný externí spínač zap/
Pokyn
vyp, propojte svorky 2 a 3 krátkým vodičem.
Z preventivních důvodů musejí být vodiče připojované
k následující skupině po celé své délce navzájem odděleny
zesílenou izolací:
Skupina 1: Vstupy
• start/stop
• digitální vstup
• vstup pro pož. hodnotu svorky 4, 5 a 6
• vstup pro snímač
• GENIbus
Všechny vstupy (skupina 1) jsou vnitřně odděleny od částí,
které jsou pod sít' o vým napětím, zesílenou izolací a od
ostatních obvodů galvanicky.
Na všechny svorky ovládacích obvodů se přivádí ochranné,
zvláště nízké napětí (PELV), čímž je zajištěna ochrana proti
nebezpečnému dotyku.
N
Skupina 2: Výstup (reléový signál, svorky NC, C, NO).
PE
Výstup (skupina 2) je galvanicky oddělen od jiných obvodů.
L
Proto může být napájecí napětí nebo ochranné zvlášt' nízké
napětí připojeno na výstup podle požadavků.
Skupina 3: Napájecí napětí (svorky N, PE, L).
Skupina 4: Komunikační kabel (8-kolíková zástrčka) -
jen u TPED
Komunikační kabel je připojen k zástrčce ve skupině 4. Kabel
zajišt' u je komunikaci mezi dvěma čerpadly, jestli jsou připojeny
jeden nebo dva snímače, viz část 5.6 Komunikační kabel pro
čerpadla TPED.
Volicí přepínač ve skupině 4 umožňuje přepínání mezi
provozními režimy "střídavý provoz" a záložní provoz".
Viz popis v části 6.2.1 Další provozní režimy čerpadel TPED.
NC C NO
0-10 V
0/4-20 mA
0/4-20 mA
Obr. 4 Připojovací svorky TPE série 2000
svorky 2 a 3
svorky 1 a 9
svorky 7 a 8
svorky B, Y a A
N PE L
1: Digitální vstup
9: GND (kostra)
4-20 mA
8: + 24 V
7: Vstup pro snímač
0/1
B: RS-485B
Y: Stínění
1 9 8 7 B Y A
A: RS-485A
STOP
RUN
6: GND (kostra)
5: + 10 V
0-10 V
4: Vstup pro pož. hodnotu
10K
3: GND (kostra)
2: Start/stop
6 5 4 3 2
