Struktur des Funktionsblocks "SICK Safe Entry Exit"

7.2.1.1

Darstellung des Funktionsblocks

7.2.1.2

Datenaustausch zwischen Standard - und Sicherheitsprogramm

8024067/2019-06-06 | SICK
Irrtümer und Änderungen vorbehalten

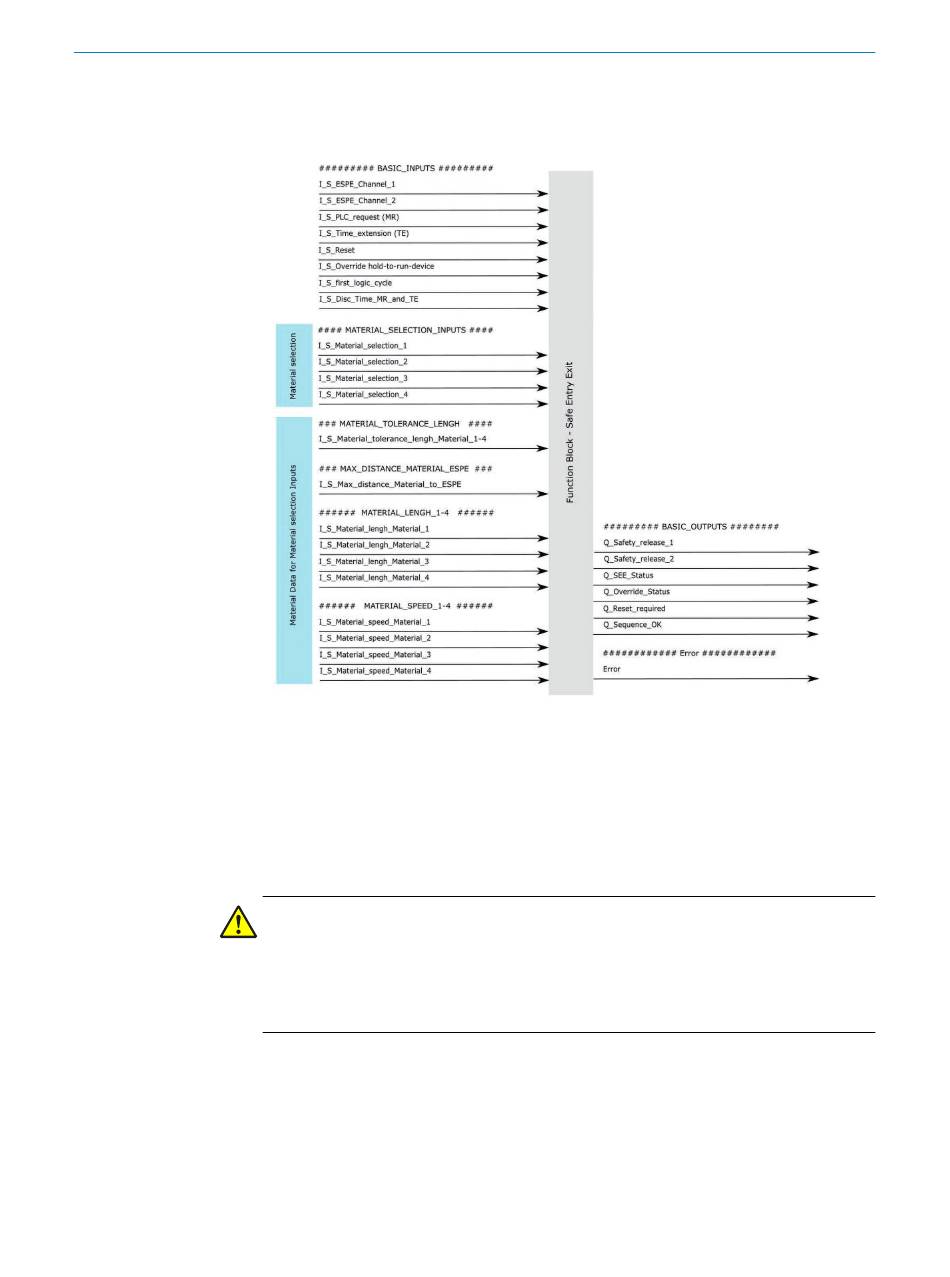

Abbildung 11: Funktionsblock
Die Inhalte des Funktionsblocks sind für den Nutzer nicht sichtbar. Der Funktions‐
block ist gegen Zugriff geschützt.
Die Bezeichnung der sicherheitsbezogenen Eingangssignale startet mit "I_S..." und die
der sicherheitsbezogenen Ausgänge mit "Q_Safety..."
VORSICHT
Es darf keine logische Kombination sicherheitsbezogener und nicht-sicherheitsbezoge‐
ner Daten geben, die zu einer Verringerung der Integrität sicherheitsbezogener Signale
führen kann. Dieser Fall tritt z.B. ein, wenn sicherheitsbezogene und nicht-sicherheits‐
bezogene Signale durch ein logisches "OR" verknüpft werden und das Resultat sicher‐
heitsbezogene Signale kontrolliert.
Im Sicherheitsprogramm für sicherheitsrelevante Handlungen dürfen nur fehlersichere
Daten und fehlersichere Signale von F-Peripherie und anderen Sicherheitsprogrammen
(in anderen F-CPUs) verarbeitet werden, weil alle Variablen der Standardlogik nicht
sicher sind.
Die Werte der folgenden Konstanten an den Eingängen der Funktionsblöcke müssen in
Einklang mit der Risikobeurteilung stehen, die durch den Hersteller der Maschine verifi‐
ziert und bestätigt ist.
