Fahrzeugbedienung

Schaltgetriebe ZF 9 S

Schaltgetriebe ZF 9 S
Funktionsbeschreibung
Das Schaltgetriebe ZF 9 S ist ein synchro-
nisiertes Gruppengetriebe mit 8-Gängen und
mechanischer Schaltung. Es besteht aus ei-
nem 4-Gang-Wechselgetriebe mit Nachschalt-
gruppe.
Durch die Nachschaltgruppe (Bereichsgruppe)
wird die Anzahl der Gänge auf 8 verdoppelt.
Zusätzlich steht ein Langsamfahrgang („C" für
Crawler) für sehr langsames Vorwärtsfahren
zur Verfügung. Der eingelegte Gang wird am
Display angezeigt, sobald die Kraftübertragung
erfolgt.
Bei jedem Anfahren und Schalten muss die
Kupplung vollständig durchgetreten werden.
238

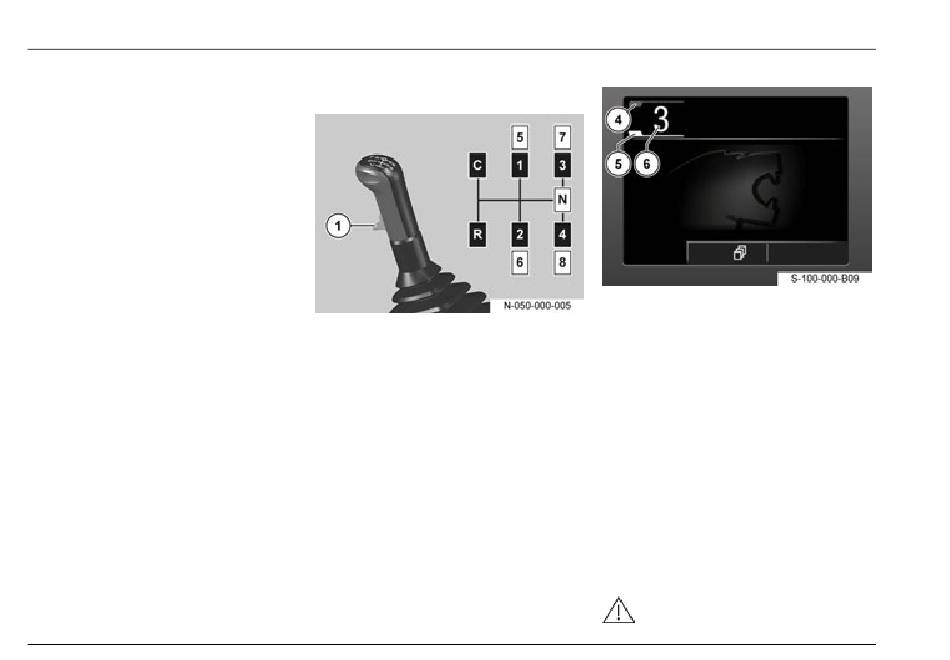

Bedienelement und Anzeigen im Display
Schalthebel
Das Schaltbild zeigt die Stellung des Schalthe-
bels in den einzelnen Gängen.
Die Neutralstellung „N" befindet sich in der
Schaltgasse zwischen 3./7. und 4./8. Gang.
Anzeigen im Display
4 Bereichsgruppe schnell
5 Bereichsgruppe langsam
6 Zahl: Eingelegter Gang
„N": Neutralstellung
„R": Rückwärtsgang
„C" Crawler
„–": kein Gang eingelegt
– Balken 4 und 5 ausgefüllt: geschaltete Be-
reichsgruppe (im Bild Bereichsgruppe lang-
sam)
– Balken 4 und 5 nicht ausgefüllt: vorgewählte
Bereichsgruppe (im Bild Bereichsgruppe
schnell)
Kontrollleuchten und Meldungen im
Display
Bei einer Störung des Getriebes wird im Display
eine Meldung angezeigt.
Die Kontrollleuchte „Zentrale Warn-
leuchte" leuchtet.
