Anhängekupplungen mit Kontroll-
stift Rockinger und Ringfeder

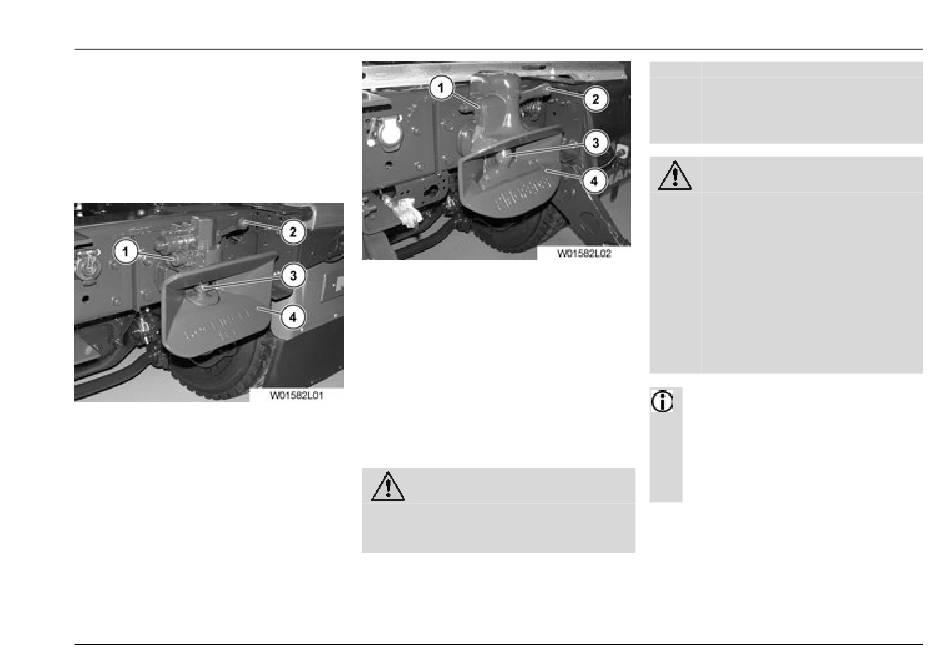

Bedienelemente
Anhängekupplung der Marke Rockinger, hier
beschriebene Typen: RO 42, RO 400, RO 413,
RO 500, RO 430
1 Kontrollstift
2 Handhebel
3 Kupplungsbolzen
4 Kupplungsmaul
Anhängekupplung der Marke Ringfeder, hier
beschriebene Typen: 4040, 4045, 5050, 5090
81.99287–7360
Anhängekupplungen mit Kontrollstift Rockinger und Ringfeder
1 Kontrollstift
2 Handhebel
3 Kupplungsbolzen
4 Kupplungsmaul
Voraussetzung zum An- und Abkuppeln
Die Kupplung kann nur geöffnet werden, wenn
das Kupplungsmaul in Mittenstellung oder in
den seitlichen Endstellungen steht.
Anhänger ankuppeln
VORSICHT
Unfallgefahr!
Bei Nichtbeachten der Sicherheits-
hinweise kann es zu schweren Un-
fällen kommen.
Fahrzeugbedienung
Deshalb:
• Sicherheitshinweise zum Anhän-
gebetrieb beachten, siehe „Wich-
tige Hinweise zu Sicherheit und
Bedienung", Seite 267
VORSICHT
Unfallgefahr!
Wenn die Druckluftleitungen und Ka-
bel abreißen oder abknicken, kann
die Bremse und die elektrische An-
lage des Anhängers ausfallen. Ein
schwerer Unfall kann die Folge sein.
Deshalb:
• Druckluftleitungen und Kabel so
anschließen, dass sie ohne Span-
nung, Scheuern oder Knicken al-
len Bewegungen des Anhängers
leicht folgen können
Hinweis
Bei einem Fahrzeug mit Duo-Matic Dop-
pelkupplungskopf ist die Druckluftver-
sorgung für die Brems- und Vorratslei-
tung in einem Kupplungskopf integriert.
Die Reihenfolge ist dadurch vorgege-
ben.
• Anhänger mit der Feststellbremse und/oder
Unterlegkeilen an den Hinterrädern gegen
Wegrollen sichern, siehe Betriebsanleitung
des Anhängers
• Handhebel 2 bis zum Einrasten nach oben
drücken
