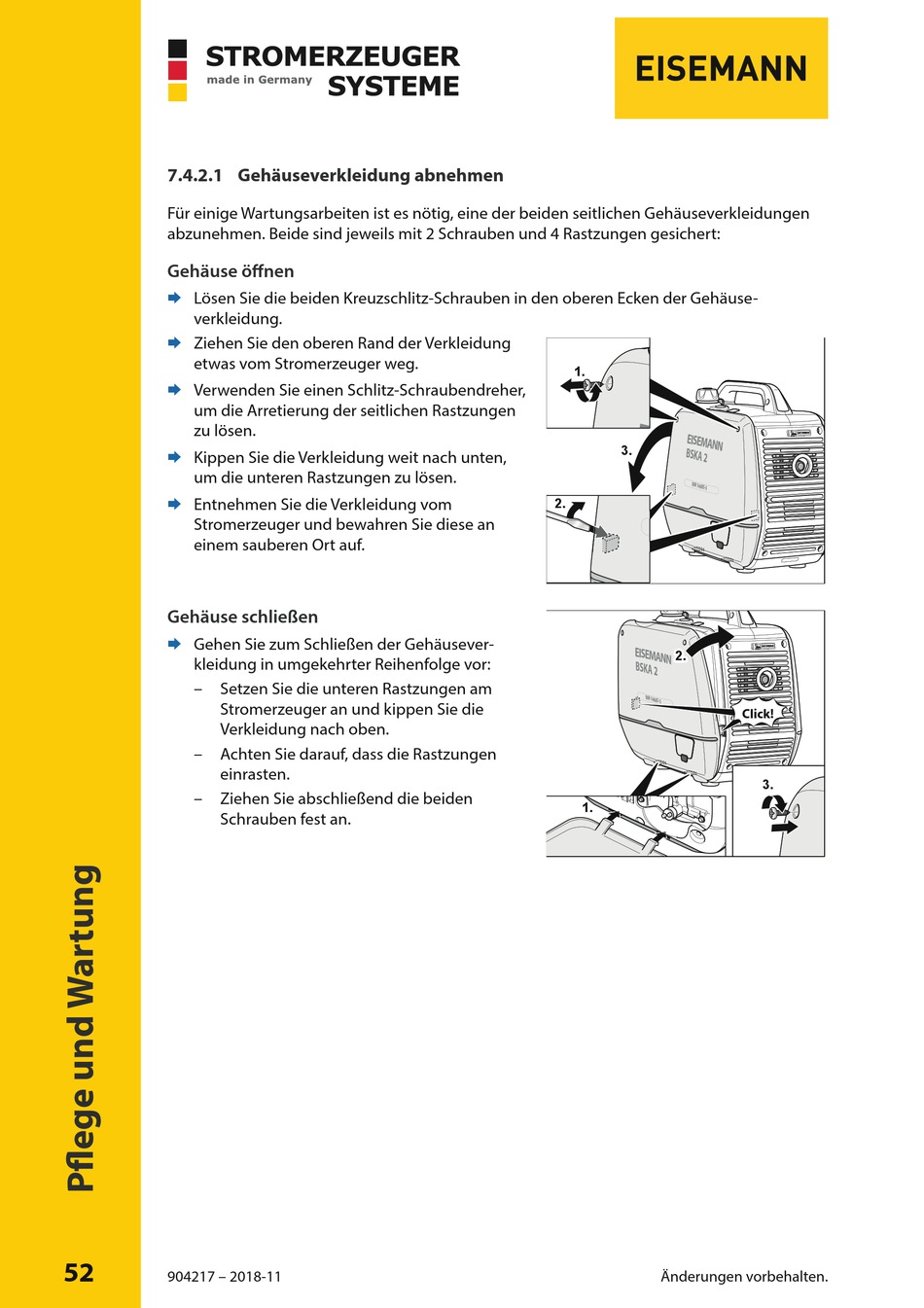

7.4.2.1 Gehäuseverkleidung abnehmen
Für einige Wartungsarbeiten ist es nötig, eine der beiden seitlichen Gehäuseverkleidungen
abzunehmen. Beide sind jeweils mit 2 Schrauben und 4 Rastzungen gesichert:
Gehäuse öffnen
¨ Lösen Sie die beiden Kreuzschlitz-Schrauben in den oberen Ecken der Gehäuse-
verkleidung.
Ziehen Sie den oberen Rand der Verkleidung
¨
etwas vom Strom erzeuger weg.
Verwenden Sie einen Schlitz-Schrauben dreher,
¨
um die Arretierung der seitlichen Rastzungen
zu lösen.
Kippen Sie die Verkleidung weit nach unten,
¨
um die unteren Rastzungen zu lösen.
¨ Entnehmen Sie die Verkleidung vom
Stromerzeuger und bewahren Sie diese an
einem sauberen Ort auf.
Gehäuse schließen
Gehen Sie zum Schließen der Gehäusever-
¨
kleidung in umgekehrter Reihenfolge vor:
– Setzen Sie die unteren Rastzungen am
Stromerzeuger an und kippen Sie die
Verkleidung nach oben.
– Achten Sie darauf, dass die Rastzungen
einrasten.
– Ziehen Sie abschließend die beiden
Schrauben fest an.
52
904217 – 2018-11
1.
3.
2.
2. 2.
1.
Änderungen vorbehalten.
Click!
3.
