9.2 Motor védelem
A szivattyút valóságos motorvédő kapcsolón keresztül kell
bekötni és indítani, amely megvédi a motort a feszültségesés,
a fázishiba, túlterhelés és a rotor megállás okozta
tönkremenetelektől.
9.2.1 A motorvédő kapcsoló kiválasztása
Hideg motornál a motorvédő kapcsoló kioldási idejének
10 másodpercnél kevesebbnek kell lennie, 5-szöri indítást
figyelembe véve a motor teljes terheléséhez tartozó
áramfelvételekor.
Ahhoz, hogy a legjobb védelmet tudjuk biztosítani a motor
számára a motorvédő kapcsoló kiválasztásakor a következőket
kell figyelembe venni:
1. Válasszuk ki a motorvédőt a motor teljes terheléséhez tartozó
áramfelvételre (I ).
N
2. Indítsuk el a motort és hagyjuk üzemelni fél órán át normál
terheléssel.
3. Lassan szabályozzuk le a motorvédő kapcsolót kis
lépésekben a kikapcsolásig.
4. Növeljük a túlterhelést a beállított érték fölé 5%-kal, de ne
legyen nagyobb, mint a túlterhelési áram (I
A csillag-delta indítású motoroknál a motorvédő kapcsolót a
fentiek szerint állítsuk be, de a motorvédőn beállított maximális
áramérték a következő lehet:
A motorvédő kapcsolón beállított érték = névleges áram x 0,58.
Frekvenciaváltós üzemeltetés esetén kövessük a gyártó
üzemeltetési utasítását.
9.3 Generátorról történő üzemeltetés
Generátorról történő üzemeltetés esetén vegye fel a kapcsolatot
a Grundfos-szal.
10. Indítás
A szivattyú csővezetékbe kötése előtt öblítsük át a csővezetéket,
illetve a csatlakozó tömlőt a szennyeződésektől.
1. Légtelenítés: A szivattyú elindítása előtt a légtelenítő dugót
"A" lazítsuk ki a 4. ábra szerint. Amikor a víz elkezd folyni a
furaton a szivattyú feltöltődött vízzel, húzzuk vissza a dugót.
2. Forgási irány: Indítsuk el a szivattyút (kb. 1 másodpercig) és
ellenőrizzük, hogy a forgásirány az előírtnak megfelelő-e.
A helyes forgásirány a szivattyú adattábláján fel van tüntetve.
Ha szükséges cseréljen meg kettőt az elektromos kábelekből.
Megjegyzés: A szivattyú nem futhat szárazon!
3. Vízellátás: Miután csatlakoztatta a szivattyú szívóágát a
vízellátó tartályhoz indítsa el nyitott nyomóoldallal a
szivattyút (O).
4. Előszűrés: A szűrőelem eltávolítása szükséges a indítás
követő első 10 üzemóra után.
A

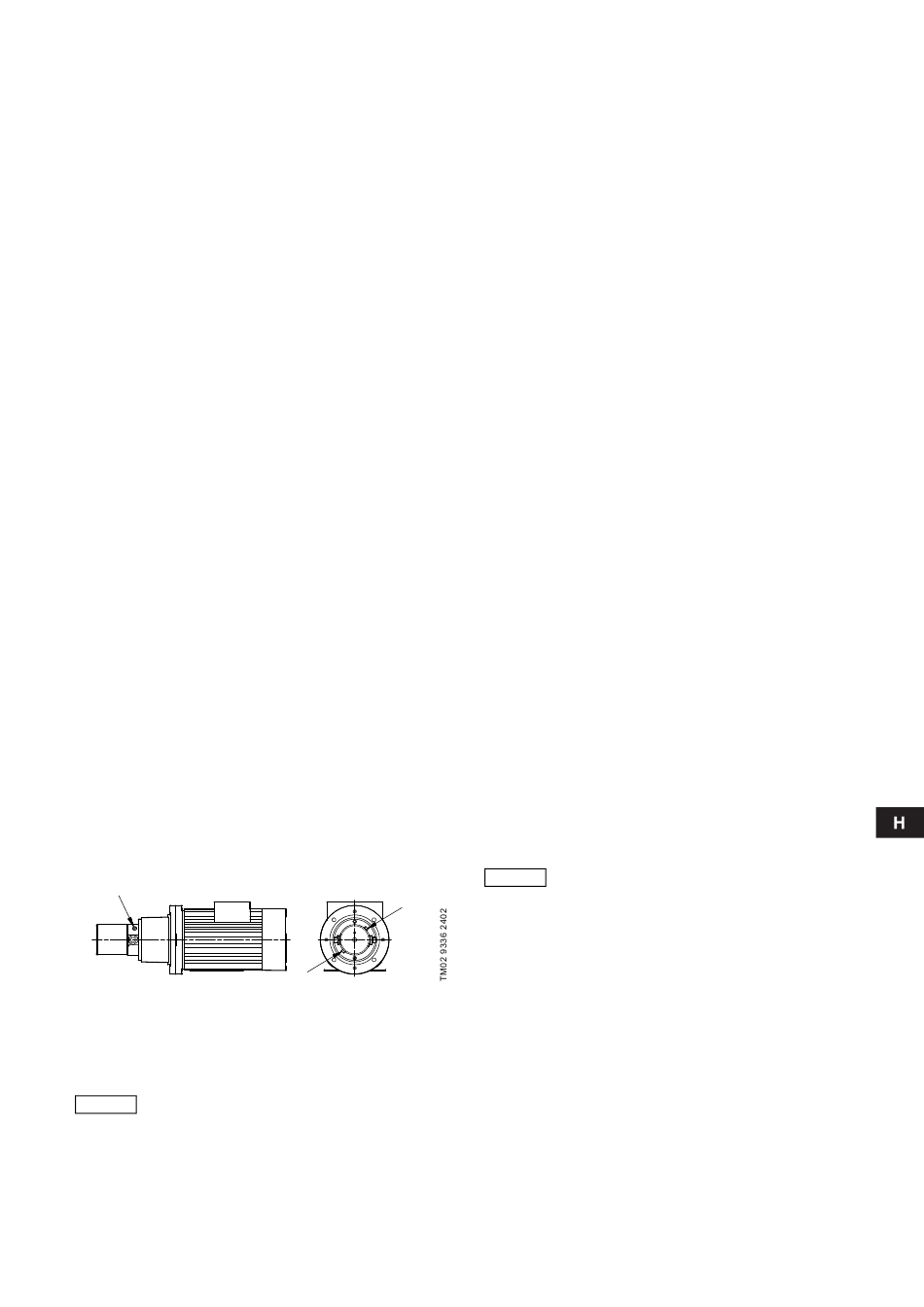

4. ábra Légtelenítő dugó
11. Üzemelés
Az üzemelés során a szivattyúnak mindig a vízellátó rendszerhez
kell csatlakoznia.
A szárazonfutás a szivattyú tönkremenelét
Vigyázat
okozza!
11.1 Üzemelési beállítások
A szivattyú nyomóoldali nyomásnak és folyadék áramlásnak
mindig a rendszer eredeti tervezési értéken belülinek kell lenni.
Ha a rendszer nyomása és folyadék áramlása a tervezési
értékeken kívülre esik vegye fel a kapcsolatot a Grundfos-szal.
).
N
A
A
12. Üzemelés közbeni ellenőrzések
A következő értékek ellenőrzése szükséges:
• Áramlás és nyomás.
• Áram felhasználás.
• Nyomásesés a szűrő után.
Cserélje ki a szűrő elemet "eltömődött szűrő" jelzés esetén.
• Ellenőrízze, hogy a motor golyóscsapágyai elhasználódtak-e.
• Ellenőrízze a tengelytömítést.
A tengelytömítést a szállított folyadék keni. Kis térfogatáram
esetén a folyadék visszavezetése szükséges a
tengelykapcsoló házán lévő furaton keresztül.
• Ellenőrízze a szivattyú zajszintjét.
Szükséges lehet az üzemelési adatok rögzítése a szivattyú
gépkönyvében. Az adatok felhasználhatóak a karbantartási terv
kialakítása során.
13. Karbantartás
A BMP szivattyúk nem igényelnek időszakonkénti karbantartást.
Évenként egyszeri karbantartás ajánlatos lehet.
14. Motor csapágyak
Optimális üzemelési paraméterek mellet a motor csapágyainak
üzemideje kb. 20000 üzemóra. Ezen üzemóra elteltével a
csapágyakat cserélni kell. Az új csapágyaknak zsírral feltöltöttnek
kell lenniük.
A kenőzsír típusa a motor adattábláján fel van tüntetve.
15. Automatikus felügyeleti rendszerek
15.1 Szintkapcsoló
Amennyiben a rendszer folyadék tároló tartállyal ellátott, a
tartályba szükséges egy szintkapcsoló beépítése, amely
lekapcsolja az elektromos hálózatról a szivattyút, ha a vízszint túl
alacsony a tartályban.
15.2 Hőmérséklet érzékelő
Amennyiben a szállított víz hőmérséklete meghaladhatja az
50°C-ot (122°F), hőmérséklet érzékelő beépítése szükséges,
amely lekapcsolja az elektromos hálózatról a szivattyút.
16. Üzemen kívüli időszakok
Az üzemen kívüli időszakok a következők lehetnek:
• BMP és BMP-N szivattyúk esetén 1 hónap
• BMP-R szivattyúk esetén 6 óra.
A rendszer tiszta friss vízzel történő átöblítése kötelező.
Töltse fel a szivattyút a Grundfos motor
folyadékkal, melynek típusa SML-2, amennyiben
Vigyázat
az üzemen kívüli időszak meghaladja az
1 hónapot.
16.1 A szivattyú átöblítése
Szüntesse meg az összeköttetést a szivattyú szívócsonkja és a
vízellátó hálózat között. A szivattyú a szívócsonkján keresztül
leüríthető.
A szivattyú ismételt elindítása előtt a légtelenítési folyamatot
végezze el a 10. Indítás című fejezetnek megfelelően.
Az öblítési folyamat alatt a szivattyúnak működnie kell.
Az átöblítési folyamat befolyásolhatja a gyorscsatlakozók és
határoló szelepek működését, amelyek a szivattyú valamelyik
oldalára szereltek (nem tartozékai a szivattyúnak).
A szivattyú átöblítése 2 perc alatt megtörténik.
