9.3 Sicherheit von Maschinen – Sicherheitsbezogene Teile von Steuerungen nach EN ISO 13849–1:2008
9.3.4

Sicherheitstechnische Beschaltung Einspeisemodule

Funktion
Jede Netzeinspeisung hat ein integriertes Hauptschütz, das sich für die Funk-
tion "Sicher abgeschaltetes Moment" (STO) nutzen lässt.

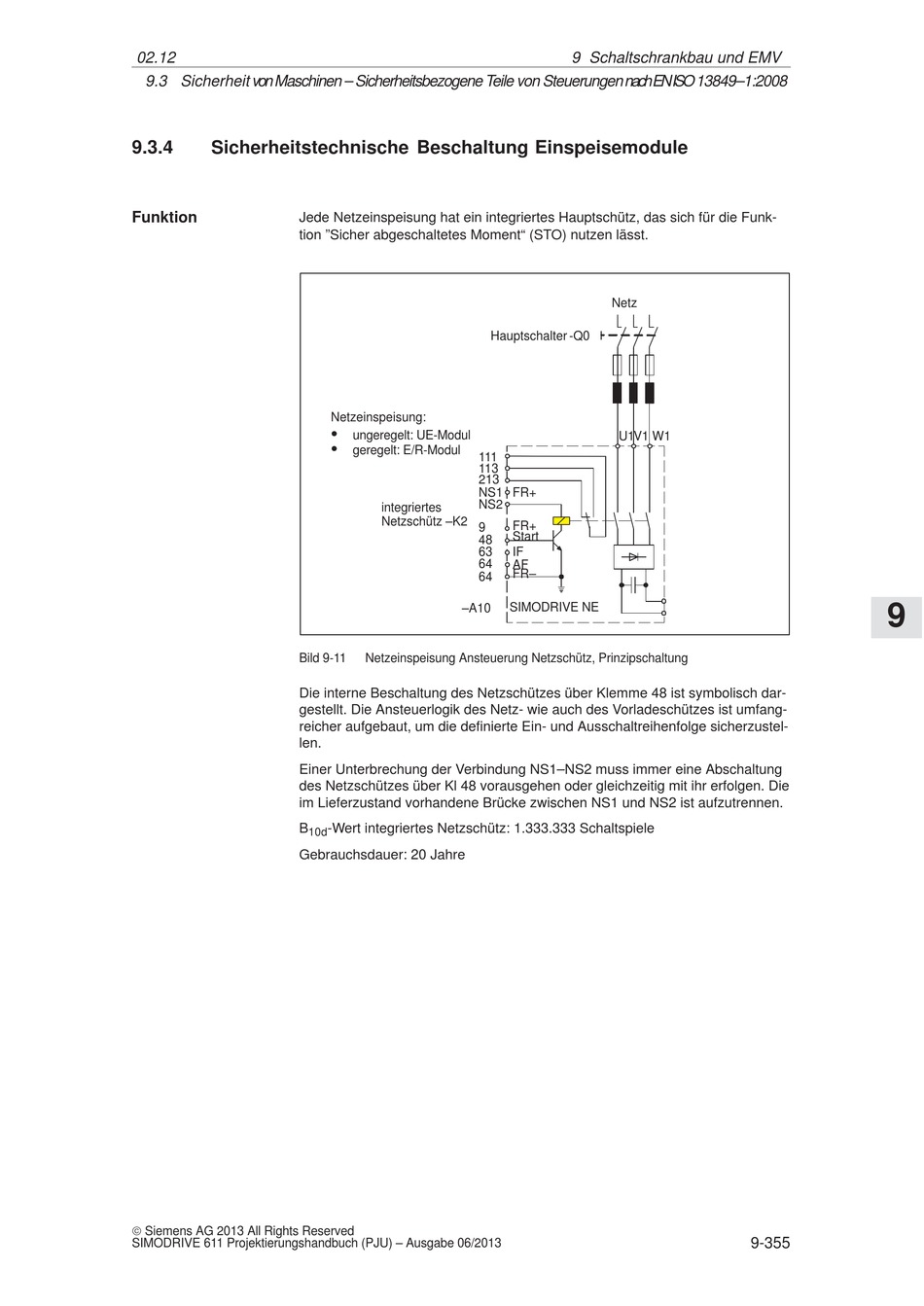

Bild 9-11
Die interne Beschaltung des Netzschützes über Klemme 48 ist symbolisch dar-
gestellt. Die Ansteuerlogik des Netz- wie auch des Vorladeschützes ist umfang-
reicher aufgebaut, um die definierte Ein- und Ausschaltreihenfolge sicherzustel-
len.
Einer Unterbrechung der Verbindung NS1–NS2 muss immer eine Abschaltung
des Netzschützes über Kl 48 vorausgehen oder gleichzeitig mit ihr erfolgen. Die
im Lieferzustand vorhandene Brücke zwischen NS1 und NS2 ist aufzutrennen.
B
Gebrauchsdauer: 20 Jahre
© Siemens AG 2013 All Rights Reserved
SIMODRIVE 611 Projektierungshandbuch (PJU) – Ausgabe 06/2013
Netzeinspeisung:
S
ungeregelt: UE-Modul
S
geregelt: E/R-Modul
111
113
213
NS1
NS2
integriertes
Netzschütz –K2
9
48
63
64
64
–A10
Netzeinspeisung Ansteuerung Netzschütz, Prinzipschaltung
-Wert integriertes Netzschütz: 1.333.333 Schaltspiele
10d
9 Schaltschrankbau und EMV
Netz
Hauptschalter -Q0
U1V1 W1
FR+
FR+
Start
IF
AF
FR–
SIMODRIVE NE
9
9-355
