Anzeigen an der Vorderseite
In diesem Abschnitt finden Sie Beschreibungen zu den primären Anzeigen und
Steuerelementen an der Vorderseite des Speichersubsystems DS3200.
Betriebsanzeige
Systempositionsanzeige
Anzeige für Temperatur-
überschreitung
Systemfehleranzeige

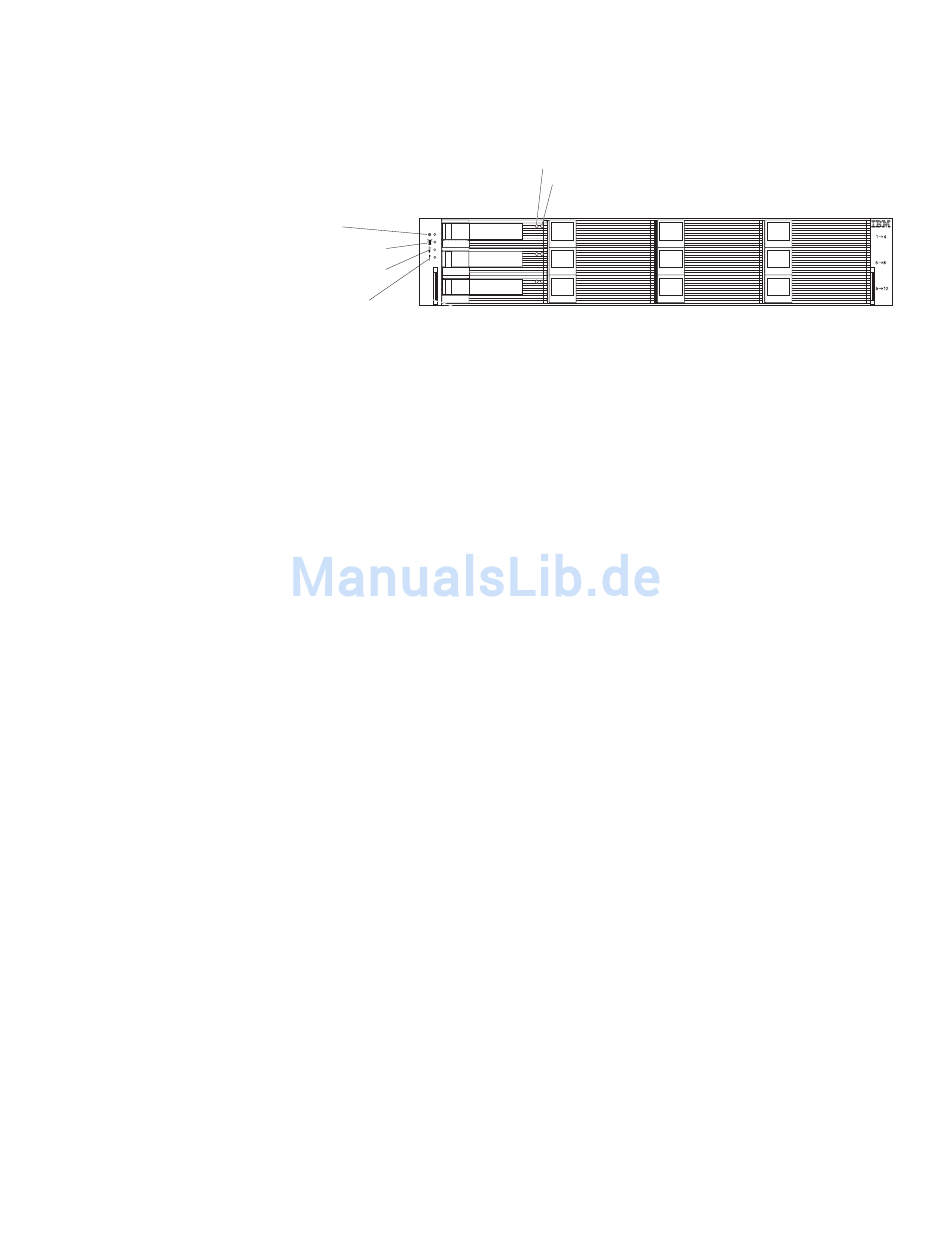

Abbildung 35. Anzeigen und Steuerelemente an der Vorderseite
Betriebsanzeige (grün)
Systempositionsanzeige (blau)
Anzeige für Temperaturüberschreitung (gelb)
Systemfehleranzeige (gelb)
Betriebsanzeige des Festplattenlaufwerks (grün)
Statusanzeige des Festplattenlaufwerks (gelb)
System Storage
Wenn diese grüne Anzeige leuchtet, ist das Netzteil eingeschaltet und ver-
sorgt das DS3200 mit 5 Volt und 12 Volt Gleichstrom.
Diese blaue Anzeige kann von der DS3000-Storage Manager-Software ein-
geschaltet werden, um Sie bei der Bestimmung des DS3200 visuell zu
unterstützen.
Wenn diese gelbe Anzeige leuchtet, ist im DS3200 eine Temperatur-
überschreitung festgestellt worden.
Wenn diese gelbe Anzeige leuchtet, ist an der Einheit ein Fehler aufgetre-
ten (z. B. an einem Netzteil, einem Controller oder einem Festplattenlauf-
werk).
Jedes Festplattenlaufwerk verfügt über eine Betriebsanzeige. Wenn diese
grüne Anzeige blinkt, ist das Laufwerk aktiv.
Jedes Festplattenlaufwerk verfügt über eine Statusanzeige. Wenn diese
gelbe Anzeige dauerhaft leuchtet, ist ein Fehler am Laufwerk aufgetreten.
Wenn diese Anzeige blinkt, wird derzeit das Laufwerk bestimmt oder wie-
derhergestellt.
Betriebsanzeige des Festplattenlaufwerks
Statusanzeige des Festplattenlaufwerks
Kapitel 4. Speichersubsystem in Betrieb nehmen
59
