Kapitel 3. Speichersubsystem verkabeln

SAS-Controller-Anschlüsse
Wenn das Speichersubsystem in der permanenten Position installiert ist, müssen
Sie es, je nach Hardwarekonfiguration, mit den Hosts, den Laufwerken und den
anderen externen Einheiten verkabeln.

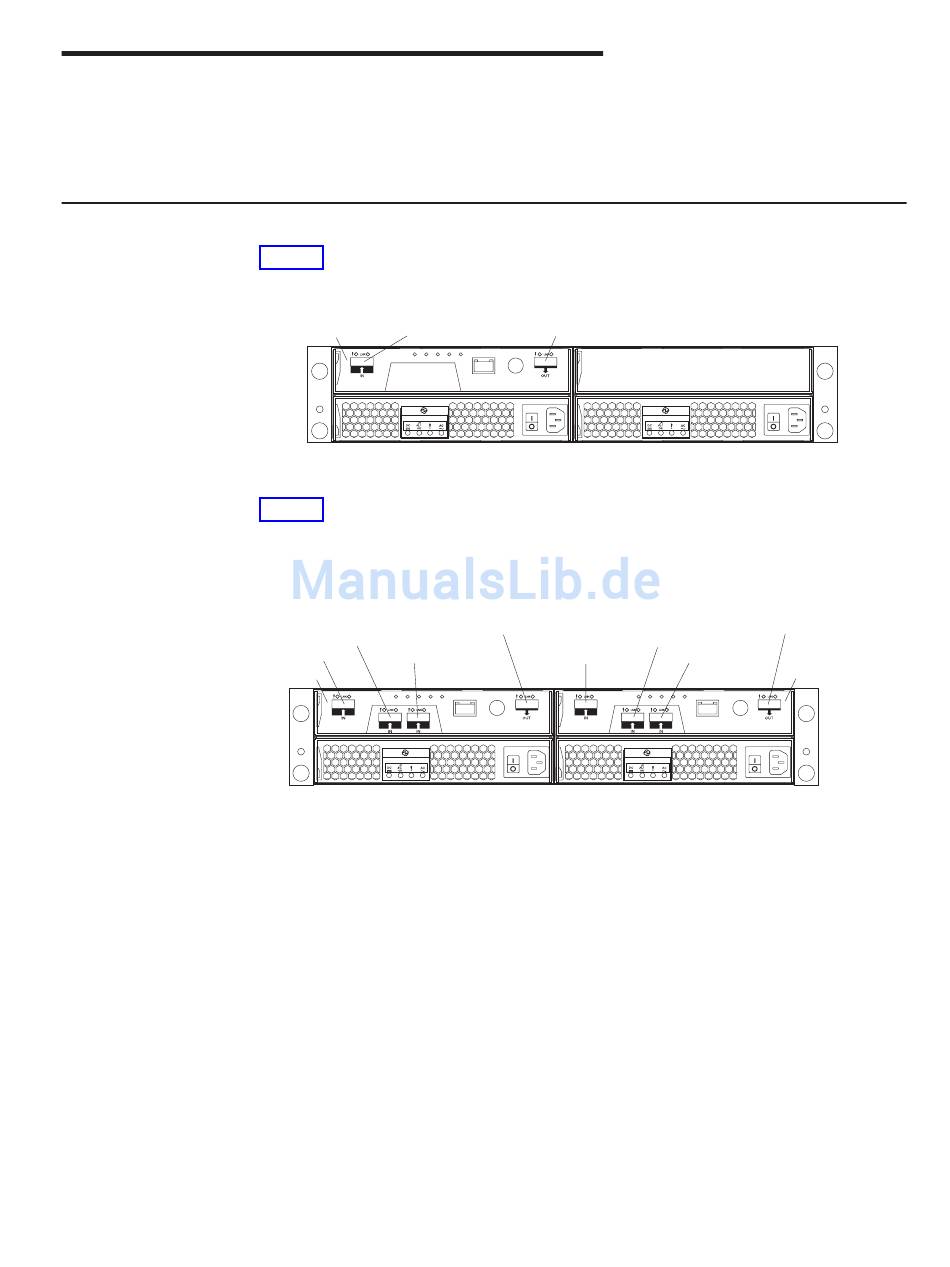

In Abb. 13 sind Controller A, die Host-Ports und der Laufwerkerweiterungsanschluss
an der Rückseite des Speichersubsystems DS3200 mit einem Controller dargestellt.
Controller A
Host-Port 1
Abbildung 13. Ports und Controller des Speichersubsystems DS3200 mit einem Controller
In Abb. 14 ist ein in beiden Controllern installierter optionaler Host-Portadapter dar-
gestellt. Die Controller A und B, die Host-Ports sowie die Laufwerkerweiterungs-
anschlüsse an der Rückseite des Speichersubsystems DS3200 mit zwei Controllern
sind dargestellt.
Laufwerkerweiterungsanschluss
Host-Port 2
Host-Port 3
Host-Port 1
Controller A
Abbildung 14. Ports und Controller des Speichersubsystems DS3200 mit zwei Controllern
(mit optionalem Host-Portadapter)
Host-Port 1, Host-Port 2 und Host-Port 3
Bei den Host-Ports des DS3200 handelt es sich jeweils um einen x4-Multi-
lane-Universal-Mini-SAS-Port mit 3 Gb/s. Schließen Sie jeweils ein SAS-Ka-
bel zwischen dem SAS-Hostbusadapter des Hostsystems und einem Host-
Port an den einzelnen Controllern an.
Laufwerkerweiterungsanschluss
Beim Laufwerkerweiterungsanschluss handelt es sich um einen x4-Multi-
lane-SAS-Port. Schließen Sie ein SAS-Kabel zwischen diesem Anschluss
und einem Laufwerkerweiterungsrahmen an.
Laufwerkerweiterungsanschluss
Laufwerkerweiterungsanschluss
Host-Port 2
Host-Port 1
Host-Port 3
Controller B
27
