Montage/Demontage des Kommunikationsmoduls

5.1

Montage

Das Kommunikationsmodul CM-Modbus/TCP bzw. CM-Modbus/TCP-2P wird für die Mon-
tage vormontiert in einem Gehäuse geliefert. Zusätzlich ist für die PE-Anbindung (Schir-
mung) eine PE-Feder beigelegt.
VORSICHT
Gefahr der Zerstörung des Frequenzumrichters und/oder des Kommunikati-
onsmoduls
Vor der Montage des Kommunikationsmoduls muss der Frequenzumrichter
spannungsfrei geschaltet werden. Eine Montage unter Spannung ist nicht zuläs-
sig.
Die auf der Rückseite sichtbare Leiterkarte darf nicht berührt werden, da Bau-
teile beschädigt werden können.

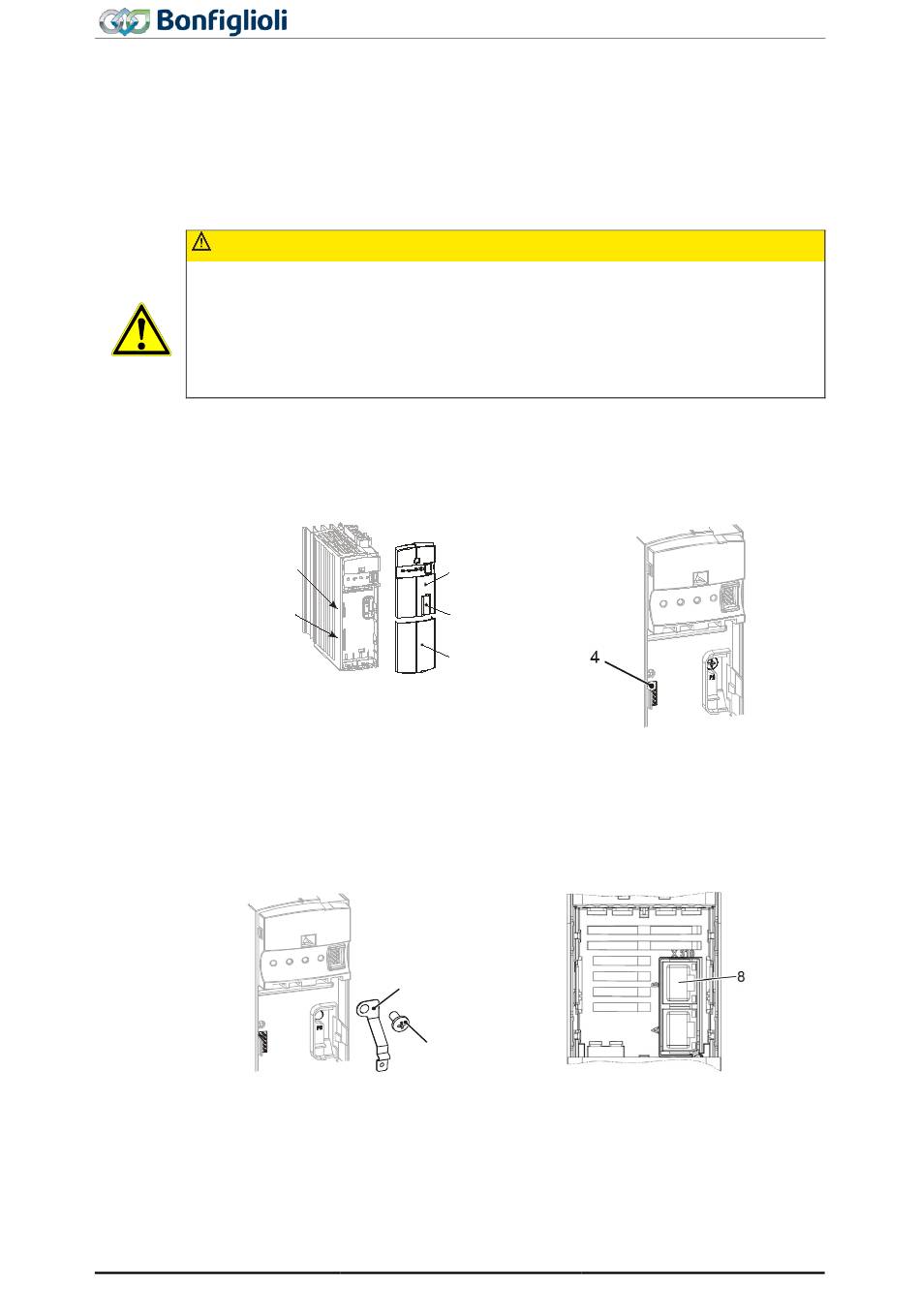

Arbeitsschritte:
• Frequenzumrichter spannungsfrei schalten und gegen Wiedereinschalten sichern!
• Entfernen Sie die Abdeckungen (1) und (2) des Frequenzumrichters. Steck-
platz B (4) für das Kommunikationsmodul wird zugänglich.
Steckplatz B
Steckplatz A
• Montieren Sie die mitgelieferte PE-Feder (5) mit Hilfe der im Gerät vorhandenen
M4-Schraube (6). Die Feder muss dabei mittig ausgerichtet sein.
• Stecken Sie das Kommunikationsmodul auf Steckplatz B (4) bis dieses hörbar ein-
rastet.
• Verschrauben Sie das Kommunikationsmodul und die PE-Feder (5) mit der am Mo-
dul vorhandenen M2-Schraube.
• Brechen Sie in der oberen Abdeckung (1) den vorgestanzten Durchbruch (3) für
den Stecker X310 (8) aus.
• Montieren Sie die beiden Abdeckungen (1) und (2).
24
1
3
2
5
6
(M4)
ACU
Modbus/TCP
10/13
